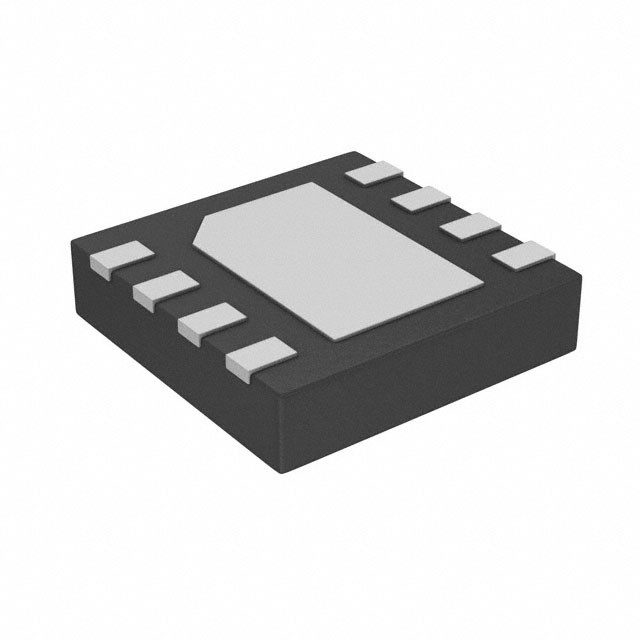

ΠΙΚ12LF1822T-I/MF IC MCU 8BIT 3.5KB FLASH 8DFN Τεχνολογία μικροτσίπ

ΠΕΡΙΓΟΝΗ ΕΠΙΤΡΟΠΗ

Τα PIC12F/LF1822/16F/LF1823 περιγράφονται στο παρόν δελτίο δεδομένων.
Στο σχήμα 1-1 παρουσιάζεται ένα διάγραμμα των συσκευών PIC12F/LF1822/16F/LF1823.

Συμπληρωματική λειτουργία:

• Μόνο 49 οδηγίες για να μάθετε:
- Όλες οι οδηγίες ενός κύκλου εκτός των κλάδων
• Ταχύτητα λειτουργίας:
- ΔΣ ∙ 32 MHz ταλαντωτής/ιστροφή ρολογιού
- ΔΕΣ 125 ns κύκλος εντολών
• Ικανότητα διακοπής με αυτόματη αποθήκευση περιεχομένου
• 16-επίπεδο Deep Hardware Stack με προαιρετική επαναφορά της υπερχείλισης/υπορροής
• Άμεσες, έμμεσες και σχετικές λειτουργίες διευθύνσεων:
- Δύο πλήρεις μητρώες επιλογής αρχείων 16 bit (FSR)
- Τα FSR μπορούν να διαβάζουν προγράμματα και μνήμες δεδομένων.

Ελαστική δομή ταλαντωτή:
• 32 MHz εσωτερικό οσκιλητικό μπλοκ:
- Καθορισμός εργοστασιακού ρυθμού ± 1%, τυπικό
- Ηλεκτρονικά επιλέξιμες συχνότητες 31-32 kHz
• 31 kHz εσωτερικός ταλαντωτής χαμηλής ισχύος
• Τέσσερις τρόποι κρυστάλλων έως και 32 MHz
• Τρεις εξωτερικές λειτουργίες ρολογιού έως 32 MHz
• 4X φάση κλειδώματος βρόχου (PLL)
• Παρακολούθηση ρολογιού ασφαλείας:
- Επιτρέπει την ασφαλή διακοπή λειτουργίας αν σταματήσει το περιφερειακό ρολόι
• Ξεκίνηση λειτουργίας οσταλτήρα δύο ταχυτήτων
• Μονάδα ρολογιού αναφοράς:
#ΝΟΜΟ;

Ειδικά χαρακτηριστικά του μικροελεγκτή:

• Πλήρης λειτουργία 5,5V PIC12F1822/16F1823
• Δράση 1,8V-3.6V PIC12LF1822/16LF1823
• Αυτοπρογραμματισμός υπό έλεγχο λογισμικού
• Επαναφορά ισχύος (POR), χρονοδιακόπτης ενεργοποίησης (PWRT) και χρονοδιακόπτης εκκίνησης ταλαντωτή (OST)
• Προγραμματιζόμενη επαναφορά (BOR)
• Διευρυμένος χρονοδιακόπτης φύλαξης σκύλων (WDT)
• Διαδικτυακή σειρά προγραμματισμού (ICSP) μέσω δύο πινών
• Επεξεργασία ελαττωμάτων σε κυκλώματα (ICD) μέσω δύο καρφίτσες
• Βελτιωμένο προγραμματισμό χαμηλής τάσης (LVP)
• Πεδίο τάσης λειτουργίας:
- 1.8V-5.5V (PIC12F1822/16F1823)
- 1.8V-3.6V (PIC12LF1822/16LF1823)
• Προγραμματισμένη προστασία κώδικα
• Αυτοπρογραμματισμός υπό έλεγχο λογισμικού

Χαμηλή ισχύς:

• ρεύμα αναμονής (PIC12LF1822/16LF1823):
- 30 nA @ 1,8V, τυπικό
• ρεύμα λειτουργίας (PIC12LF1822/16LF1823):
-75 ̊A @ 1 MHz, 1,8V, τυπικό
• ρεύμα χρονόμετρου χαμηλής ισχύος (PIC12LF1822/16LF1823):
- 500 nA @ 1,8V, τυπικό

Αναλογικά χαρακτηριστικά:
• Μονάδα μετατροπής αναλογικού σε ψηφιακό (ADC):
- 10 bit ανάλυση, έως 8 κανάλια
- Μετατροπή διαθέσιμη κατά τη διάρκεια του ύπνου
• Μονάδα αναλογικού συγκριτή:
- Μέχρι δύο αναλογικοί συγκριτές σιδηροδρομικής διασύνδεσης
- Έλεγχος λειτουργίας ενέργειας
- Η υστερέση ελέγχεται από λογισμικό.
• Μονάδα αναφοράς τάσης:
- Σταθερή τάση αναφοράς (FVR) με επίπεδα εξόδου 1,024V, 2,048V και 4,096V
- 5bit αντισταθμιστικός DAC σιδηροτροχίας προς σιδηροτροχία με επιλογή θετικής και αρνητικής αναφοράς

Περιφερειακά Σημαντικά:
• Μέχρι 11 πινές I/O και 1 πινή εισόδου μόνο:
- Υψηλό ρεύμα απορροφητήρα/πηγή 25 mA/25 mA
- Προγραμματιζόμενα αδύναμα τραβήματα.
- Προγραμματιζόμενες καρφίτσες διακοπής κατά την αλλαγή
• Χρονοδιακόπτης0: Χρονοδιακόπτης/μετρητής 8-bit με 8-bit Prescaler
• Ενισχυμένος Χρονοδιακόπτης1:
- 16-bit χρονοδιακόπτης/μετρητής με prescaler
- Εξωτερική είσοδος πύλης
- Αφιερωμένο, χαμηλής ισχύος 32 kHz οδηγός ταλαντωτή
• Χρονοδιακόπτης2: Χρονοδιακόπτης/μετρητής 8-bit με 8-bit περιοδικό μητρώο, προ- και μετα-χρονοδιακόπτη
• Ενισχυμένες ενότητες κεντρικών αντισυμβαλλομένων (ECCP):
- Υπολογισμικά επιλέξιμες βάσεις χρόνου
- Αυτόματη διακοπή και αυτόματη επανεκκίνηση
- Οδηγία PWM
• Master Synchronous Serial Port (MSSP) με SPI και I2C με:
- Αποκάλυψη διεύθυνσης 7 bit
- συμβατότητα SMBus/PMBus
• Ενισχυμένη μονάδα καθολικού συγχρονικού ασύγχρονου δέκτη-μεταδότη (EUSART):
- RS-232, RS-485 και LIN συμβατό
- Αυτόματη ανίχνευση.
• μTouchTM Module αισθητήρα οσιλατήρα:
- Μέχρι 8 κανάλια εισόδου

Περιφερειακά χαρακτηριστικά (Συνεχίζεται):

• Μονάδα διαμορφωτή σήματος δεδομένων
- Επιλέξιμες πηγές διαμορφωτή και φορέα
• SR Κλειδί:
- Πολλαπλές επιλογές εισόδου Set/Reset
- Ακολουθεί 555 εφαρμογές Timer
