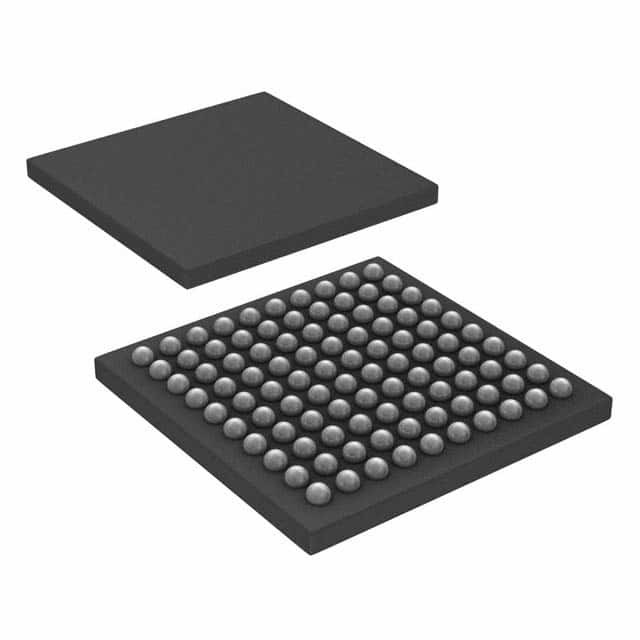

ATSAM4SD32CA-CFUR IC MCU 32BIT 2MB FLASH 100VFBGA Τεχνολογία μικροτσίπ

Περιγραφή

Η σειρά Atmel SAM4S είναι μέλος μιας οικογένειας μικροελεγκτών Flash που βασίζεται στον υψηλής απόδοσης επεξεργαστή ARM Cortex-M4 RISC 32-bit.Λειτουργεί με μέγιστη ταχύτητα 120 MHz και διαθέτει έως και 2048 Kbytes Flash, με προαιρετική υλοποίηση διπλής τράπεζας και μνήμη cache, και έως 160 Kbytes SRAM. Το περιφερειακό σύνολο περιλαμβάνει μια θύρα συσκευής Full Speed USB με ενσωματωμένο δέκτη,ένα MCI υψηλής ταχύτητας για SDIO/SD/MMC, μια εξωτερική διεπαφή λεωφορείου με ελεγκτή στατικής μνήμης που παρέχει σύνδεση με SRAM, PSRAM, NOR Flash, LCD Module και NAND Flash, 2x USARTs, 2x UARTs, 2x TWIs, 3x SPI, ένα I2S,καθώς και 1 χρονόμετρο PWM, 2x τριών καναλιών γενικής χρήσης χρονοδιακόπτες 16 bit (με υποστήριξη λογικής βήματος και τετραγωνικού αποκωδικοποιητή), RTC, 12-bit ADC, 12-bit DAC και αναλογικό συγκριτήρα.

Χαρακτηριστικά

• Κεντρικό
Το ARM® Cortex®-M4 με μνήμη αποθήκευσης 2Kbytes που λειτουργεί έως και 120 MHz
Μονάδα Προστασίας Μνήμης (MPU)
∆αύλα οδηγιών DSP
Οδηγίες για τον αντίχειρα®-2
• Συνδυασμός από καρφίτσο σε καρφίτσο συμβατό με τα προϊόντα SAM3N, SAM3S (εκδόσεις 64 και 100 καρφίτσο) και τα παλαιότερα προϊόντα SAM7S (εκδόσεις 64 καρφίτσο)
• Αναμνήσεις
️ Μέχρι 2048 Kbytes ενσωματωμένο Flash με προαιρετική διπλή τράπεζα και μνήμη cache
∆ έως 160 Kbyte ενσωματωμένης SRAM
16 Kbytes ROM με ενσωματωμένες ρουτίνες φορτιστή εκκίνησης (UART, USB) και ρουτίνες IAP
∙ 8-bit Static Memory Controller (SMC): υποστήριξη SRAM, PSRAM, NOR και NAND Flash
• Σύστημα
∆ Ενσωματωμένος ρυθμιστής τάσης για λειτουργία με μονάδα τροφοδοσίας
∆ημοσίευση και διαβίβαση δεδομένων
Ουσυλλέκτες αντηχίας από χαλαζία ή κεραμικό: κύρια ισχύς 3 έως 20 MHz με ανίχνευση βλάβης και προαιρετική χαμηλή ισχύς 32,768 kHz για RTC ή ρολόι συσκευής
ΡΤΚ με λειτουργία Γρηγοριανού και Περσικού ημερολογίου, δημιουργία μορφής κύματος σε λειτουργίες χαμηλής ισχύος
Πλήρης εξισορρόπηση της συχνότητας των κρυστάλλων
️ Εσωτερικός οσιλατήρας RC υψηλής ακρίβειας 8/12 MHz με προεπιλεγμένη συχνότητα 4 MHz για την εκκίνηση συσκευής.
Ο εσωτερικός ταλαντωτής RC ως μόνιμο ρολόι συσκευής χαμηλής ισχύος
Δύο PLL έως 240 MHz για ρολόι συσκευής και για USB
∆ημοσκόπος θερμοκρασίας
∆ έως 22 περιφερειακά κανάλια DMA (PDC)
• Τρόποι χαμηλής ισχύος
Διάταξη 1 μA
∆ RTC εξαιρετικά χαμηλής ισχύος
• Περιφερειακά
Η συσκευή USB 2.0: 12 Mbps, 2668 byte FIFO, έως και 8 αμφίδρομα τελικά σημεία.
Πληροφοριακό σύστημα
- Μέχρι 2 USARTs με ISO7816, IrDA®, RS-485, SPI, Manchester και Modem Mode
Δύο UART 2 καλωδίων
∆ έως 2 Διασύνδεση δύο καλωδίων (συμβατό με I2C), 1 SPI, 1 σειριακός συγχρονισμένος ελεγκτής
(I2S), 1 Διασύνδεση κάρτας πολυμέσων υψηλής ταχύτητας (SDIO/SD Card/MMC)
2 Τρι-Κανάλι 16bit Timer/Counter με συλλογή, μορφή κύματος, σύγκριση και PWM
Τετραγωνική λογική αποκωδικοποιητή και 2-bit Gray Up/Down Counter για Stepper
Μηχανή
4 κανάλια 16bit PWM με συμπληρωματική έξοδο, είσοδο σφάλματος, 12bit νεκρό χρόνο
Μετρητής γεννήτριας για τον έλεγχο κινητήρα
32bit Real-time Timer και RTC με χαρακτηριστικά ημερολογίου και συναγερμού
- έως 16 καναλιών, 1Msps ADC με διαφορική λειτουργία εισόδου και προγραμματισμένη αύξηση
στάδιο και αυτόματη βαθμονόμηση
Ένα DAC 2 καναλιών 12bit 1Msps
∆ Ένας αναλογικός συγκριτής με ευέλικτη επιλογή εισόδου, επιλέξιμη υστερέση εισόδου
Η μονάδα υπολογισμού ελέγχου κυκλικής ελαττωματικότητας (CRCCU) 32 bit
Γράψτε τα προστατευόμενα μητρώα
• Εισαγωγή/Εξόδου
- έως 79 γραμμές I/O με δυνατότητα εξωτερικής διακοπής (ευαισθησία άκρου ή επιπέδου),
αποσύνδεση, φιλτράρισμα προβλημάτων και τερματισμός σειριακού αντίστασης
Τρεις παράλληλοι ελεγκτές εισόδου/εξόδου 32 bit, περιφερειακή υποστήριξη DMA
Τρόπος λήψης
• Πακέτα
- 100 μολύβδου LQFP, 14 x 14 mm, πλάτος 0,5 mm/ 100 μπάλες TFBGA, 9 x 9 mm, πλάτος 0,8 mm/
100 σφαίρες VFBGA, 7 x 7 mm, πλάτος 0,65 mm
- 64 μολύβδου LQFP, 10 x 10 mm, πλάτος 0,5 mm/ 64 πλακίδων QFN 9x9 mm, πλάτος 0,5 mm
