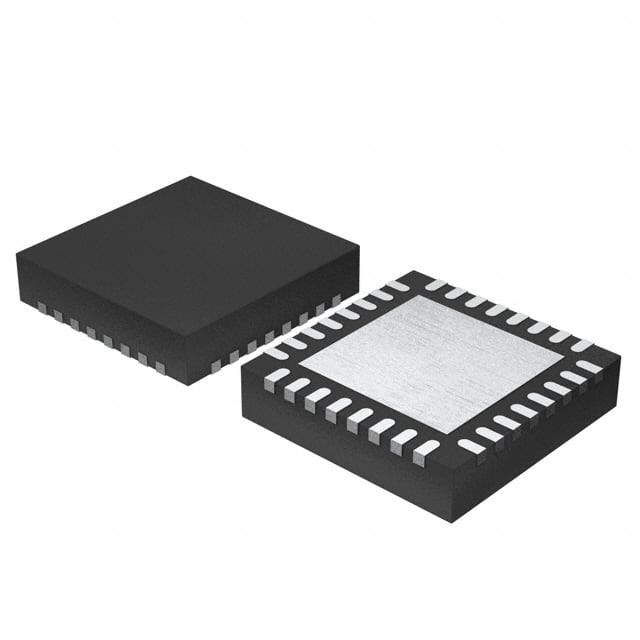

MKL15Z32VFM4 IC MCU 32BIT 32KB FLASH 32QFN N✖P USA Inc.

Η σειρά KL17 είναι βελτιστοποιημένη για εφαρμογές χαμηλής κόστους και που τροφοδοτούνται από μπαταρίες που απαιτούν σύνδεση γενικής χρήσης χαμηλής ισχύος.

• Ενσωματωμένη ROM με φορτιστή εκκίνησης για ευέλικτη αναβάθμιση προγράμματος
• Υψηλής ακρίβειας εσωτερική τάση και αναφορά ρολογιού
• FlexIO για υποστήριξη οποιουδήποτε τυποποιημένου και προσαρμοσμένου σειριακού περιφερειακού μιμητισμού
• Μέχρι 54uA/MHz σε λειτουργία πολύ χαμηλής ισχύος και 1,96uA σε λειτουργία βαθύ ύπνου (RAM + RTC διατηρείται)

Πρωτογενής επεξεργαστής

• ARM® Cortex®- M0+ πυρήνας έως 48 MHz

Αναμνήσεις

• 128/256 KB μνήμη flash προγράμματος
• 32 KB SRAM
• 16 KB ROM με ενσωματωμένο bootloader
• Μητρώο αντιγράφων ασφαλείας 32 ινών

Σύστημα

• Διοικητής DMA 4 καναλιών
• Σκύλος φύλαξης
• Μονάδα αφύπνισης χαμηλής διαρροής
• Δύο-πιν Serial Wire Debug (SWD) προγραμματισμός και διεπαφή αποδιορθώσεων
• Μικροαποκλειστικό
• Μηχανή χειρισμού bit
• Διακόπτης ελέγχου

Ρυθμισμένα

• 48MHz υψηλής ακρίβειας (έως 0,5%) εσωτερικό ρολόι αναφοράς
• 8MHz/2MHz υψηλής ακρίβειας (έως 3%) εσωτερικό ρολόι αναφοράς
• 1KHz ρολόι αναφοράς ενεργός σε όλες τις συνθήκες χαμηλής ισχύος (εκτός από VLLS0)
• Κρυστάλλινος ταλαντωτής 32 ∆40KHz και 3 ∆32MHz

Περιφερειακά

• Μία μονάδα UART που υποστηρίζει το ISO7816, που λειτουργεί έως 1,5 Mbit/s
• Δύο μονάδες UART χαμηλής ισχύος που υποστηρίζουν ασυγχρόνιες λειτουργίες σε λειτουργίες χαμηλής ισχύος
• Δύο μονάδες I2C και I2C0 που υποστηρίζουν έως 1 Mbit/s
• Δύο 16-bit SPI μονάδες που υποστηρίζουν έως και 24 Mbit/s
• Μία FlexIO μονάδα που υποστηρίζει την προσομοίωση πρόσθετων UART, IrDA, SPI, I2C, I2S, PWM και άλλων σειριακών μονάδων κλπ.
• Μία σειριακή οπτική διεπαφή I2S
• Μία μονάδα ADC 16 bit 818 ksps με υψηλής ακρίβειας εσωτερική αναφορά τάσης (Vref) και έως 16 κανάλια
• Αναλογικός συγκριτής υψηλής ταχύτητας που περιέχει DAC 6 bit για προγραμματισμένη είσοδο αναφοράς
• Ένα 12-bit DAC
• 1.2 V εσωτερική ένταση αναφοράς

Χρονοδιακόπτες

• Μία μονάδα χρονοδιακόπτη/PWM 6 καναλιών
• Δύο 2 κανάλια μονάδες χρονόμετρου/PWM
• Ένα χρονόμετρο χαμηλής ισχύος
• Περιοδικός χρονόμετρος διακοπής
• Ρυθμικό ρολόι

Χαρακτηριστικά λειτουργίας

• Πεδίο τάσης: 1,71 έως 3,6 V
• Πεδίο τάσης εγγραφής με φλας: 1,71 έως 3,6 V
• Πεδίο θερμοκρασίας: ¥40 έως 85 °C για συσκευασία WLCSP και ¥40 έως 105 °C για άλλες συσκευασίες

Συσκευές

• 64 LQFP 10 mm x 10 mm, πλάτος 0,5 mm, πάχος 1,6 mm
• 64 MAPBGA 5 mm x 5 mm, 0,5 mm πλάτος, 1.23 mm πάχος
• 48 QFN 7 mm x 7 mm, πλάτος 0,5 mm, πάχος 0,65 mm
• 32 QFN 5mm x 5mm, πλάτος 0,5mm, πάχος 0,65mm
• 36 WLCSP 2,8 mm x 2,7 mm, πλάτος 0,4 mm, πάχος 0,6 mm

Ασφάλεια και Ακεραιότητα

• 80bit μοναδικός αριθμός αναγνώρισης για κάθε τσιπ
• Προηγμένη ασφάλεια με φλας

Εισαγωγή/Εξόδου

• Μέχρι 54 γενικής χρήσης πινές εισόδου/εξόδου (GPIO) και 6 high-drive pads

Μικρή ισχύς

• Μέχρι 54uA/MHz σε λειτουργία πολύ χαμηλής ισχύος
• Μέχρι 1,96uA στη λειτουργία VLLS3 (διατηρείται RAM + RTC)
• Έξι ευέλικτες στατικές λειτουργίες
