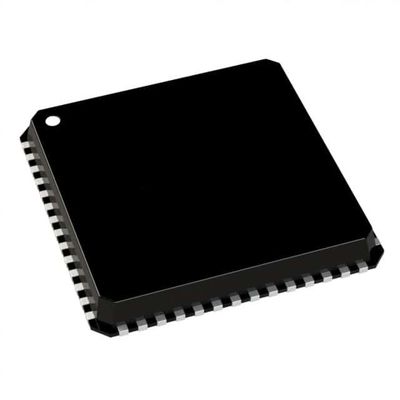

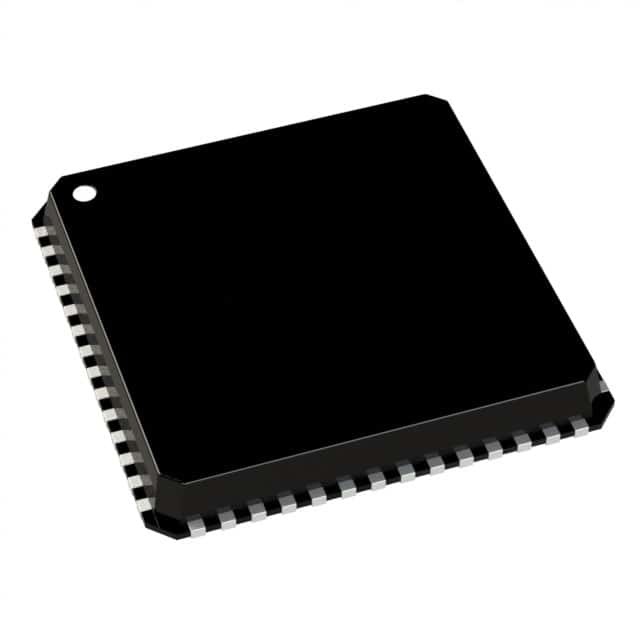

ADUC842BCPZ32-5 IC MCU 8BIT 32KB FLASH 56LFCSP Αναλογικές συσκευές Inc.

Γενική περιγραφή

Το ADuC812 είναι ένα πλήρως ολοκληρωμένο σύστημα απόκτησης δεδομένων 12 bit που ενσωματώνει ένα υψηλής απόδοσης αυτοκαθαριστικό πολυκαναλικό ADC, διπλό DAC,και προγραμματισμένη 8-bit MCU (συμβατή με το σύνολο εντολών 8051) σε ένα μόνο τσιπ.

Ειδικά χαρακτηριστικά
Αναλογική είσοδος/έξοδος
8 κανάλια, υψηλής ακρίβειας 12-bit ADC
Σε τσιπ, 100 ppm/°CC Αναφορά τάσης
Υψηλή ταχύτητα 200 kSPS
Ελεγκτής DMA για λήψη ADC-RAM υψηλής ταχύτητας
2 12-bit DAC εξόδου τάσης
Λειτουργία αισθητήρα θερμοκρασίας στο τσιπ
Μνήμη
Μνήμη προγραμμάτων Flash/EE 8K Bytes
640 bytes Flash/EE μνήμη δεδομένων στο τσιπ
256 bytes RAM δεδομένων στο τσιπ
16M bytes Εξωτερικός χώρος διευθύνσεων δεδομένων
64K bytes Εξωτερικός χώρος διευθύνσεων προγράμματος
8051 Συμβατός πυρήνας
12 MHz ονομαστική λειτουργία (16 MHz μέγιστο)
3 Χρονοδιακόπτης/μετρητές 16 bit
Δυνατότητα κίνησης υψηλού ρεύματος
9 Πηγές διακοπών, 2 επίπεδα προτεραιότητας
Δύναμη
Προδιαγράφεται για λειτουργία 3 V και 5 V
Κανονικές, αδρανείς και συνθήκες απενεργοποίησης
Περιφερειακά στοιχεία στο τσιπ
Η UART και η SPI® Serial I/O
Δύο καλώδια (400 kHz I2C® συμβατό) σειριακή Ε/Υ
Χρονοδιακόπτης σκύλου παρακολούθησης
Παρακολούθηση τροφοδοσίας

Εφαρμογές
Διανοητικοί αισθητήρες βαθμονόμησης και προετοιμασίας
Συστήματα που τροφοδοτούνται από μπαταρίες (φορητοί υπολογιστές, όργανα,
Παρατηρητές)
Συστήματα παροδικής συλλογής
DAS και συστήματα επικοινωνιών
Παρατηρητές κυκλώματος ελέγχου (Οπτικά δίκτυα/σταθμοί βάσης)
