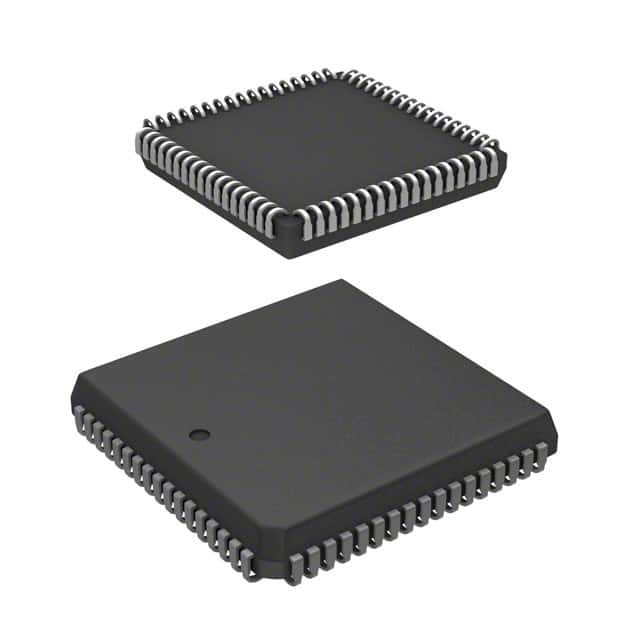

Z86C9620VSC IC MCU 8BIT ROMLESS 68PLCC Zilog

Γενική περιγραφή

Ο μικροελεγκτής Z86C61/62/96 είναι μέλος της οικογένειας μικροελεγκτών με ένα τσιπ Z8 με 16 Kbyte ROM και 256 bytes RAM.Το Z86C61 προσφέρεται σε πακέτα τύπου DIP 40 πιν και PLCC 44 πινΤο Z86C62/96 προσφέρεται σε πακέτα τύπου DIP 64-pin και 68-pin PLCC.Μια επιλογή PIN χωρίς ROM επιτρέπει σε αυτές τις MCU να απευθύνονται τόσο στην εξωτερική μνήμη όσο και στην προπρογραμματισμένη ROM, καθιστώντας τους κατάλληλους για εφαρμογές μεγάλου όγκου ή όπου απαιτείται ευελιξία κώδικα.

Ειδικά χαρακτηριστικά

■ Μικροελεγκτής CMOS 8 bit
■ Πλάκα DIP 40 πιν, PLCC 44 πιν, DIP 64 πιν ή PLCC 68 πιν
■ 32 γραμμές εισόδου/εξόδου (Z86C61 μόνο)
■ 52 γραμμές εισόδου/εξόδου (Z86C62 και Z86C96)
■ Δραστηριώδης εύρος από 3,0V έως 5,5V
■ Μικρή κατανάλωση ενέργειας: 200 mW (μέγιστο)
■ Γρήγορος δείκτης εντολών: 0,75 μs @ 16 MHz
■ Δύο τρόποι αναμονής: STOP και HALT
■ Πλήρης διπλή UART
■ Όλες οι ψηφιακές εισροές είναι επίπεδα TTL
■ Αυτοκινητό κλειδαριά
■ RAM και ROM Protect
■ 16 Kbytes ROM
■ 256 bytes μνήμης RAM
■ Δύο προγραμματιζόμενοι μετρητές/χρονοδιακόπτες 8 bit, ο καθένας με προγραμματιζόμενο prescaler 6 bit
■ Έξι διανυσματικές διακοπές προτεραιότητας από οκτώ διαφορετικές πηγές
■ Ταχύτητες ρολογιού: 16 και 20 MHz
■ Οσκιλητής στο τσιπ που δέχεται κρυστάλλινο, κεραμικό αντηχείο, LC ή εξωτερική ρολογική κίνηση
