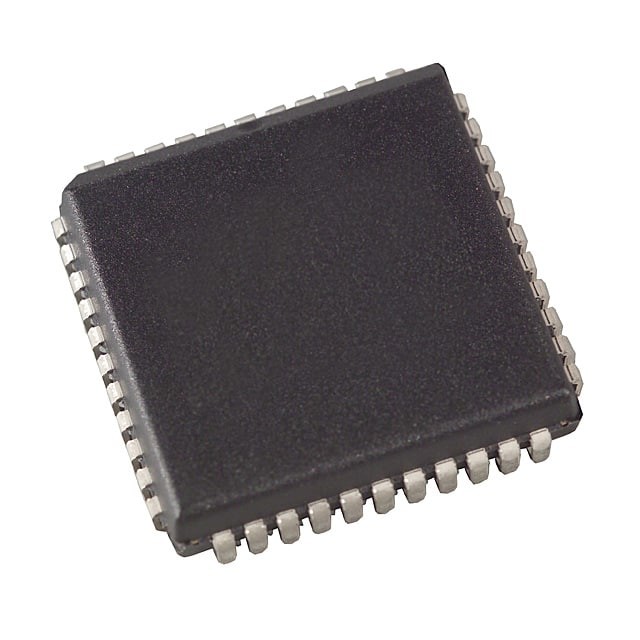

W78C032C40PL IC MCU 8BIT ROMLESS 44PLCC Εταιρεία τεχνολογίας Nuvoton

Γενική περιγραφή

Το W78C54 είναι ένα παράγωγο της οικογένειας μικροελεγκτών W78C52 που παρέχει εκτεταμένη εσωτερική ROM.
Η συσκευή αυτή παρέχει μια βελτιωμένη αρχιτεκτονική που την καθιστά πιο ισχυρή και κατάλληλη για μια ποικιλία εφαρμογών για γενικά συστήματα ελέγχου.Παρέχει ROM μάσκας 16KB στο τσιπ για να φιλοξενήσει μεγάλους κώδικες προγράμματος, 256 bytes μη πτητικής ενσωματωμένης μνήμης RAM, τέσσερις θύρες I/O 8 bit, μία θύρα I/O 4 bit, τρεις χρονοδιακόπτες 16 bit, οκτώ πηγές με δομές διακοπής δύο επιπέδων,και κυκλώματα ρολογιού οσιλατήρων σε τσιπ.

Ειδικά χαρακτηριστικά

· DC έως 40 MHz εκτεταμένη συχνότητα λειτουργίας
· 256 bytes on-chip scratch pad RAM
· 16K-byte ROM μάσκα στο τσιπ
· 64K-byte χώρο διευθύνσεων για την εξωτερική μνήμη προγράμματος
· 64K-byte χώρος διευθύνσεων για εξωτερική μνήμη δεδομένων
· Τρεις χρονοδιακόπτες/μετρητές 16 bit
· Τέσσερις πύλες I/O 8bit με διευθύνσεις
· Μια επιπλέον πύλη I/O 4-bit που μπορεί να διευθύνεται με bit, επιπλέον INT2/ INT3 (διαθέσιμη σε πακέτο PLCC/QFP 44-pin)
· Οκτώ πηγές, δύο διακοπές προτεραιότητας
· Κατάσταση χαμηλών εκπομπών EMI
· Ενσωματωμένες προγραμματιζόμενες λειτουργίες εξοικονόμησης ενέργειας - λειτουργία αδρανής λειτουργίας & λειτουργία απενεργοποίησης
· Πακέτα:
- DIP 40: W78C54-16/24/40
- PLCC 44: W78C54P-16/24/40
- QFP 44: W78C54F-16/24/40
- TQFP 44: W78C54M-16/24/40
