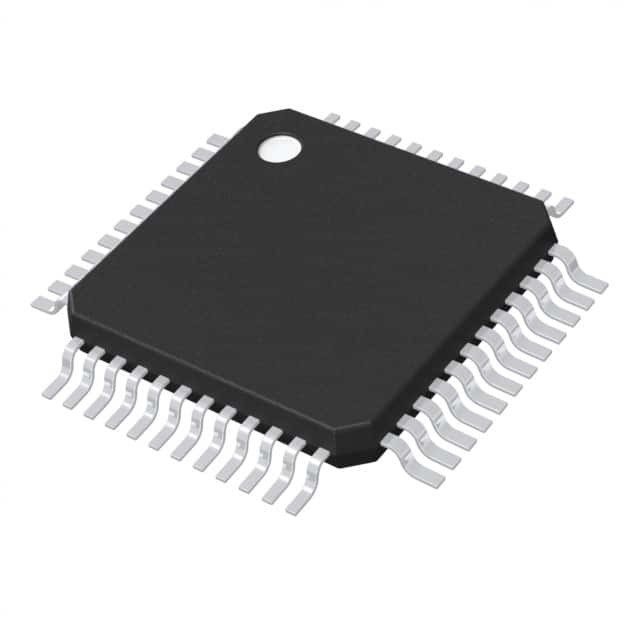

XC8868FFI5VACFXUMA1 IC MCU 8BIT 32KB FLASH 48TQFP Τεχνολογίες Infineon

Χαρακτηριστικά

• XC800 Core υψηλών επιδόσεων
∆ συμβατός με επεξεργαστή τυποποιημένου τύπου 8051
Δύο ρολόγια ανά αρχιτεκτονική κύκλου μηχανής (για πρόσβαση στη μνήμη χωρίς κατάσταση αναμονής)
Δύο δείκτες δεδομένων
• Μνήμη στο τσιπ
12 Kbytes ROM εκκίνησης
256 bytes RAM
1.5 Kbytes XRAM
∙ 24/32 Kbyte Flash, ή
24/32 Kbyte ROM, με επιπλέον 4 Kbyte Flash
(περιλαμβάνει στρατηγική προστασίας μνήμης)
• τροφοδοσία θύρας I/O σε 3,3 V ή 5,0 V και τροφοδοσία λογικής πυρήνα σε 2,5 V (που παράγεται από ενσωματωμένο ρυθμιστή τάσης)
• Γεννήτρια ενεργοποίησης με επαναφορά
• Ανίχνευση διακοπής λειτουργίας για την παροχή λογικής πυρήνα
• On-chip OSC και PLL για την παραγωγή ρολογιών
Διάγνωση απώλειας κλειδώματος PLL
• Τρόποι εξοικονόμησης ενέργειας
∆ύναμη επιβράδυνσης
Διάταξη λειτουργίας
Διάταξη ενεργοποίησης με δυνατότητα αφύπνισης μέσω RXD ή EXINT0
Ο έλεγχος της πύλης ρολογιού σε κάθε περιφερειακό
• Προγραμματιζόμενος 16-bit Watchdog Timer (WDT)
• Έξι λιμένες
Πίνακες που χρησιμοποιούνται ως ψηφιακή είσοδος/έξοδος
8 καρφίτσες ως ψηφιακή/αναλογική είσοδος
• 8 κανάλια, 10 bit ADC
• Τέσσερις χρονοδιακόπτες 16 bit
∆ιαχρονιστής 0 και Διαχρονιστής 1 (T0 και T1)
Χρονοδιακόπτης 2 και 21
• Μονάδα πολλαπλασιασμού/διαίρεσης για αριθμητικές πράξεις (MDU)
• CORDIC Coprocessor για τον υπολογισμό τριγωνομετρικών, υπερβολικών και γραμμικών συναρτήσεων
• MultiCAN με 2 κόμβους, 32 αντικείμενα μηνυμάτων (MCAN)
• Μονάδα συλλογής/συγκρίσεως για την παραγωγή σήματος PWM (CCU6)
• Δύο full-duplex σειριακές διεπαφές (UART και UART1)
• Σύγχρονο σειριακό κανάλι (SSC)
• Υποστήριξη αποδιορθώσεων στο τσιπ
1 Kbyte ROM οθόνης (μέρος της ROM εκκίνησης 12 Kbyte)
64 bytes μνήμης RAM οθόνης
• Πακέτα:
ΠΡΟΕΔΡΟΣ
∆ PG-TQFP-64
• Πεδίο θερμοκρασίας TA:
️ SAF (-40 έως 85 °C)
️ SAK (-40 έως 125 °C)
