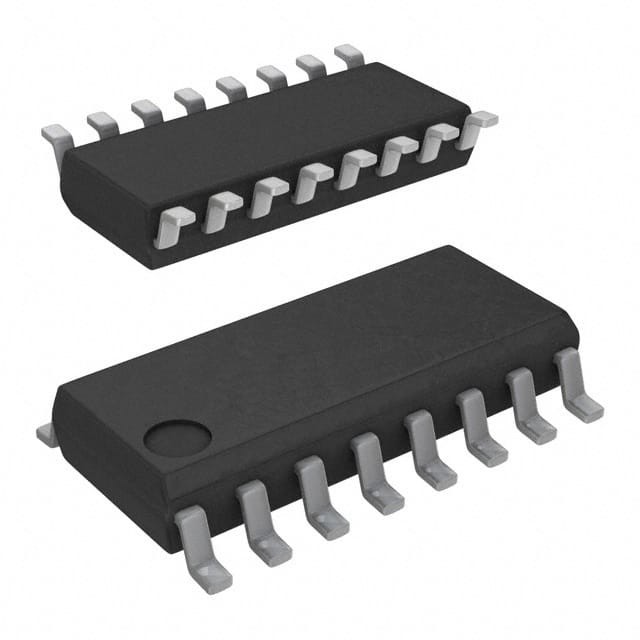

EFM8BB10F8G-A-SOIC16R IC MCU 8BIT 8KB FLASH 16SOIC Silicon Labs

EFM8 Οικουμενική οικογένεια μελισσών

Δελτίο δεδομένων EFM8UB2

Κατάλογος χαρακτηριστικών

Τα χαρακτηριστικά που επισημαίνονται στο EFM8UB2 παρατίθενται κατωτέρω.
• Κεντρικό:
• Πυρογραμμές CIP-51 Core
• Πλήρως συμβατό με το τυποποιημένο σύνολο οδηγιών 8051
• 70% των εντολών εκτελούνται σε 1-2 κύκλους ρολογιού
• 48 MHz μέγιστη συχνότητα λειτουργίας
• Μνήμη:
• Μέχρι 64 KB μνήμη flash, επαναπρογραμματισμένη στο σύστημα από firmware.
• Μέχρι 4352 bytes RAM (συμπεριλαμβανομένων των 256 bytes πρότυπης 8051 RAM και 4096 bytes on-chip XRAM)
• Δύναμη:
• Εσωτερικός ρυθμιστής LDO για την τάση πυρήνα CPU
• Εσωτερική LDO 5 έως 3,3 V επιτρέπει την άμεση σύνδεση με το δίκτυο τροφοδοσίας USB
• Συστήματα επανεκκίνησης και ανίχνευσης διακοπής λειτουργίας
• I/O: Μέχρι 40 συνολικές πινές I/O πολυλειτουργίας:
• Ευέλικτη περιφερειακή διασταύρωση για περιφερειακή διαδρομή
• 10 mA πηγή, 25 mA νιπτήρα επιτρέπει την άμεση κίνηση των LED
• Πηγές ρολογιού:
• Εσωτερικός ταλαντωτής ακρίβειας 48 MHz (ακρίβεια ±1,5% χωρίς ανάκτηση ρολογιού USB, ακρίβεια ±0,25% με ανάκτηση ρολογιού USB)
• Εσωτερικός ταλαντωτής χαμηλής συχνότητας 80 kHz
• Εξωτερικές επιλογές ρολογιού κρυστάλλου, RC, C και CMOS
• Χρονοδιακόπτες/μετρητές και PWM:
• Πέντε κανάλια προγραμματιζόμενη αντιστοιχία (PCA) που υποστηρίζει PWM, καταγραφή / σύγκριση και λειτουργίες εξόδου συχνότητας με λειτουργία Watchdog timer
• Χρονοδιακόπτες γενικής χρήσης 6 x 16 bit
• Επικοινωνίες και ψηφιακά περιφερειακά:
• Universal Serial Bus (USB) Function Controller με οκτώ ευέλικτους σωλήνες τελικού σημείου, ενσωματωμένο δέκτη και 1 KB FIFO RAM
• 2 x UART
• SPITM Αφέντης / Σκλάβος
• 2 x SMBusTM/I2CTM Master / Slave
• Εξωτερική διασύνδεση μνήμης (EMIF)
• Ανάλογο:
• Μετατροπέας αναλογικού σε ψηφιακό 10 bit (ADC0)
• 2 x Αναλογικοί συγκριτές χαμηλού ρεύματος
• Εναλλακτική επεξεργασία
• Ελέγχος πλήρους μνήμης και μητρώου
• Τέσσερα σημεία διακοπής υλικού, με ένα μόνο βήμα
• Προεγκατεστημένο φορτιστή εκκίνησης USB
• Περιοχή θερμοκρασίας -40 έως 85 oC
• Μία μονάδα τροφοδοσίας 2,65 έως 3,6 V
• Συσκευές QFP48, QFP32 και QFN32
