SAK-XE164GM-72F80LAA 16-BIT FLASH RISC MCU

Σύνοψη των χαρακτηριστικών

Για μια γρήγορη επισκόπηση και εύκολη αναφορά, τα χαρακτηριστικά του XE167xM συνοψίζονται εδώ.
• Υψηλής απόδοσης CPU με πενταπέδου αγωγό και MPU
Διάταξη εκτέλεσης ενός κύκλου
️ Ένας κύκλος 32-bit πρόσθεσης και αφαίρεσης με αποτέλεσμα 40-bit
Ο πολλαπλασιασμός ενός κύκλου (16 × 16 bit)
Χωρισμός υποβάθρου (32 / 16 bit) σε 21 κύκλους
Οδηγίες πολλαπλασιασμού και συσσώρευσης (MAC) ενός κύκλου
Επεκτεινόμενες δυνατότητες χειρισμού μπιτ Μπούλ
∆ Εκτέλεση άλματος μηδενικού κύκλου
∆εύτερες οδηγίες για την υποστήριξη του HLL και των λειτουργικών συστημάτων
∆ιαχείριση βασισμένη σε μητρώο με πολλαπλές τράπεζες μητρώων μεταβλητών
Η υποστήριξη της ταχείας αλλαγής περιεχομένου με δύο πρόσθετες τράπεζες τοπικών μητρώων
16 ΜBytes συνολικός γραμμικός χώρος διευθύνσεων για κωδικό και δεδομένα
1024 bytes επιφάνειας μητρώου ειδικών λειτουργιών στο τσιπ (συμβατό με την οικογένεια C166)
Ενοποιημένη μονάδα προστασίας μνήμης (MPU)
• Σύστημα διακοπής με 16 επίπεδα προτεραιότητας για έως 96 πηγές
∆ Επιλέξιμες εξωτερικές εισροές για τη δημιουργία διακοπών και την αφύπνιση
∆ Ταχύτερος ρυθμός δειγματοληψίας 12,5 ns
• Η μεταφορά δεδομένων με ενιαίο κύκλο με περιφερειακό ελεγκτή γεγονότων (PEC) με οκτά κανάλια διακοπής, οι δείκτες 24-bit καλύπτουν το συνολικό χώρο διευθύνσεων
• Παραγωγή ρολογιού από εσωτερικές ή εξωτερικές πηγές ρολογιού, χρησιμοποιώντας PLL στο τσιπ ή prescaler
• Ελέγχων CRC υλικού με προγραμματιζόμενο πολυώνυμο για την εποπτεία των περιοχών μνήμης στο τσιπ
• Ενσωματωμένες ενότητες μνήμης
8 Kbytes on-chip stand-by RAM (SBRAM)
2 Kbytes on-chip dual-port RAM (DPRAM)
∆ έως 16 Kbytes SRAM δεδομένων στο τσιπ (DSRAM)
Ως και 32 Kbytes on-chip SRAM προγράμματος/δεδομένων (PSRAM)
Μέχρι 576 Kbytes μνήμη προγραμμάτων στο τσιπ (μνήμη Flash)
Προστασία του περιεχομένου μνήμης μέσω κωδικού διόρθωσης σφαλμάτων (ECC)
• Περιφερειακές ενότητες στο τσιπ
Πλήρης λειτουργία γενικής χρήσης μονάδα χρονόμετρου με 5 χρονόμετρα
∆ 16 κανάλια γενικής χρήσης μονάδα συλλογής/συγκρίσεως (CAPCOM2)
Μέχρι 4 μονάδες συλλογής/συγκρίσεως για ευέλικτη παραγωγή σήματος PWM (CCU6x)
Δύο συγχρονιζόμενοι μετατροπείς A/D με συνολικά έως 24 κανάλια, ανάλυση 10 bit, χρόνος μετατροπής κάτω των 1 μs, προαιρετική προεπεξεργασία δεδομένων (μείωση δεδομένων, έλεγχος εμβέλειας), ανίχνευση σπασμένων καλωδίων
- Μέχρι 8 διαύλους σειριακής διεπαφής που χρησιμοποιούνται ως UART, LIN, υψηλής ταχύτητας συγχρονισμένο κανάλι (SPI), διεπαφή λεωφορείου IIC (10-bit addressing, 400 kbit/s), διεπαφή IIS
¢ Διασύνδεση MultiCAN στο τσιπ (ενεργός αναθ. 2.0B) με έως 128 αντικείμενα μηνυμάτων (Full CAN/Basic CAN) σε έως 6 κόμβους CAN και λειτουργία πύλης
Ο χρονοδιακόπτης συστήματος στο τσιπ και το ρολόι πραγματικού χρόνου στο τσιπ
• Μέχρι 12 MBytes εξωτερικού χώρου διεύθυνσης για κώδικα και δεδομένα
Προγραμματιζόμενα χαρακτηριστικά εξωτερικού λεωφορείου για διαφορετικές περιοχές διευθύνσεων
∆ιαδικτυακά δίκτυα εξωτερικής διεύθυνσης/δεδομένων με πολλαπλές ή αποπολλαπλές
Διάλεξιμο πλάτος λεωφορείου διευθύνσεων
Διάσταση διαδρόμου δεδομένων
Πέντε προγραμματιζόμενα σήματα επιλογής τσιπ
∆ Υποστήριξη διαιτησίας λεωφορείου αναμονής και αναμονής-απογνώρισης
• Μία μονάδα τροφοδοσίας από 3,0 V έως 5,5 V
• Προγραμματιζόμενος ωροδιακόπτης και ωροδιακόπτης ταλαντωτή
• Μέχρι 119 γραμμές I/O γενικής χρήσης
• Φορτωτές bootstrap σε τσιπ
• Υποστηρίζεται από ένα πλήρες φάσμα εργαλείων ανάπτυξης, συμπεριλαμβανομένων των συντακτών C, των πακέτων συναρμολογητών μακροεπιχειρήσεων, των προσομοιωτών, των πινάκων αξιολόγησης, των ελεγκτών HLL, των προσομοιωτών, των αποσυναρμολογητών λογικών αναλυτών,πίνακες προγραμματισμού
• Υποστήριξη αποδιορθώσεων στο τσιπ μέσω της θύρας πρόσβασης συσκευής (DAP) ή της διεπαφής JTAG

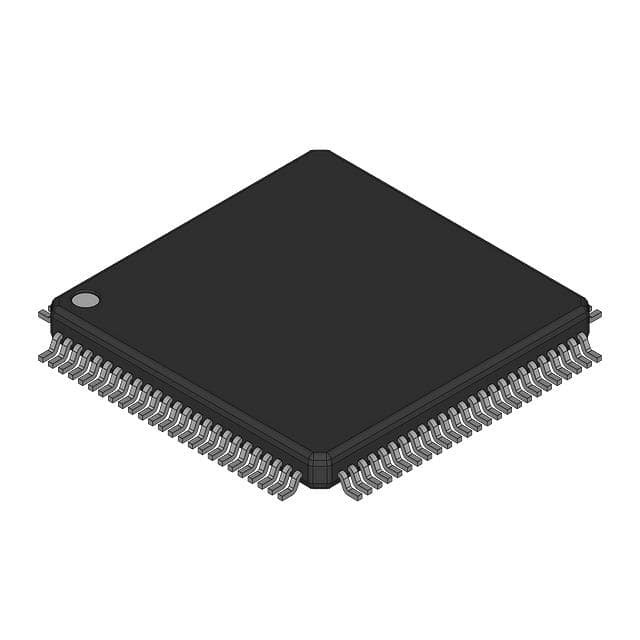

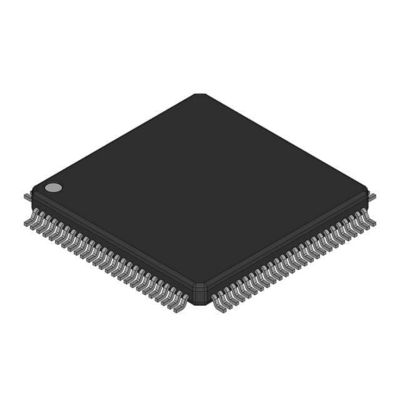

• 144-pin πράσινη συσκευασία LQFP, 0,5 mm (19.7 mil) πλάτος
