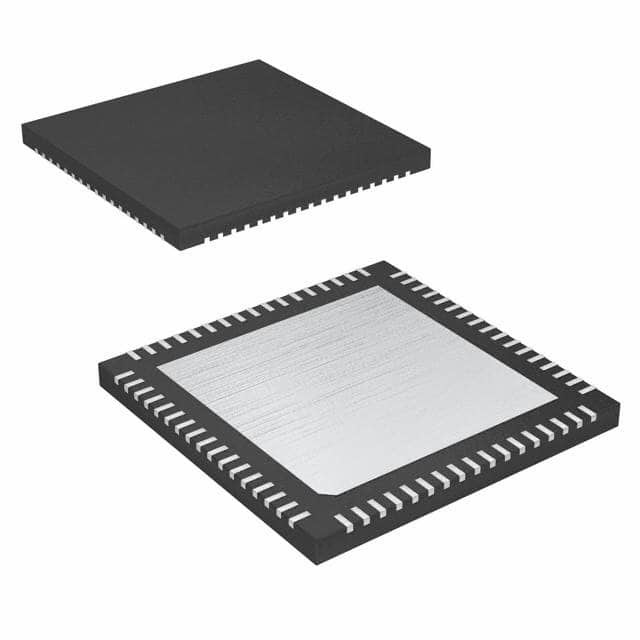

CY8C5268LTI-LP030 IC MCU 32BIT 256KB FLASH 68QFN Τεχνολογίες Infineon

Γενική περιγραφή

Το PSoC® 5LP είναι ένα αληθινό προγραμματιζόμενο ενσωματωμένο σύστημα-σε-τσίπ, που ενσωματώνει ρυθμιζόμενα αναλογικά και ψηφιακά περιφερειακά, μνήμη και μικροελεγκτή σε ένα μόνο τσιπ.Η αρχιτεκτονική PSoC 5LP αυξάνει τις επιδόσεις μέσω:
■ 32-bit ARM Cortex-M3 core plus DMA controller έως και 80 MHz
■ Υπερ-χαμηλή ισχύς με το ευρύτερο εύρος τάσεων της βιομηχανίας
■ Προγραμματιζόμενες ψηφιακές και αναλογικές περιφερειακές συσκευές επιτρέπουν προσαρμοσμένες λειτουργίες
■ Ευέλικτη δρομολόγηση οποιασδήποτε λειτουργίας αναλογικής ή ψηφιακής περιφερειακής συσκευής σε οποιαδήποτε καρφίτσα
Οι συσκευές PSoC χρησιμοποιούν μια εξαιρετικά ρυθμιζόμενη αρχιτεκτονική συστήματος-σε-τσίπ για το σχεδιασμό ενσωματωμένου ελέγχου.Μια μονάδα PSoC μπορεί να ενσωματώσει έως και 100 ψηφιακές και αναλογικές περιφερειακές λειτουργίες, μειώνοντας το χρόνο σχεδιασμού, τον χώρο της πλακέτας, την κατανάλωση ενέργειας και το κόστος του συστήματος, βελτιώνοντας παράλληλα την ποιότητα του συστήματος.

Χαρακτηριστικά

■ Χαρακτηριστικά λειτουργίας
Π εύρος τάσης: 1,71 έως 5,5 V, έως 6 περιοχές ισχύος
□ Περιοχή θερμοκρασίας (περιβάλλον) ¥40 έως 85 °C[1]
□ Δράση συνεχούς ρεύματος στα 80 MHz
□ Τρόποι παροχής ενέργειας
• Ενεργός τρόπος 3,1 mA στα 6 MHz και 15,4 mA στα 48 MHz
• Κατάσταση ύπνου 2 μA
• 300-nA κατάσταση χειμερινής νάρκης με διατήρηση της μνήμης RAM
□ Ρυθμιστής προώθησης από είσοδο 0,5 V έως έξοδο 5 V
■ Απόδοση
□ 32bit ARM Cortex-M3 CPU, 32 εισόδους διακοπής
□ Ελεγκτής άμεσης πρόσβασης σε μνήμη (DMA) 24 καναλιών
■ Αναμνήσεις
□ Μέχρι 256 KB flash προγράμματος, με λειτουργίες αποθήκευσης και ασφαλείας
□ Μέχρι 32 KB επιπλέον flash για κωδικό διόρθωσης σφαλμάτων (ECC)
□ Μέχρι 64 KB μνήμης RAM
□ 2 KB EEPROM
■ Ψηφιακά περιφερειακά
□ Τέσσερα 16-bit χρονόμετρα, μετρητής και PWM (TCPWM) μπλοκ
□ I2C, ταχύτητα λεωφορείου 1 Mbps
□ USB 2.0 πιστοποιημένο Full-Speed (FS) 12 Mbps περιφερειακό περιβάλλον (TID # 10840032) χρησιμοποιώντας εσωτερικό ταλαντωτή [2]
D 20 έως 24 καθολικά ψηφιακά μπλοκ (UDB), προγραμματιζόμενα για τη δημιουργία οποιουδήποτε αριθμού λειτουργιών:
• Χρονοδιακόπτες 8-, 16-, 24- και 32-bit, μετρητές και PWMs
• διεπαφές I2C, UART, SPI, I2S, LIN 2.0
• Κύκλιος έλεγχος απόλυσης (CRC)
• Πλασματικές γεννήτριες τυχαίας ακολουθίας (PRS)
• Αποκωδικοποιητές τετραγωνισμού
• Λογικές λειτουργίες επιπέδου πύλης
■ Προγραμματισμένη ρολόι
□ Εσωτερικός ταλαντωτής από 3 έως 74 MHz, ακρίβεια 2% στα 3 MHz
□ Εξωτερικός κρυστάλλινος ταλαντωτής από 4 έως 25 MHz
□ Εσωτερική παραγωγή ρολογιού PLL έως 80 MHz
□ Εσωτερικός ταλαντωτής χαμηλής ισχύος σε 1, 33 και 100 kHz
□ Εξωτερικός κρυστάλλινος ταλαντωτής ρολογιού 32,768 kHz
Π 12 διαχωριστές ρολογιού που μπορούν να διασταυρωθούν σε οποιοδήποτε περιφερειακό ή I/O
■ Αναλογικά περιφερειακά συστήματα
□ 12-bit SAR ADC
□ 8-bit DAC
□ Δύο σύγκριση
□ Υποστήριξη CapSense®, έως 62 αισθητήρες
□ 1,024 V ± 1% εσωτερική τάση αναφοράς
■ Πολυδιάστατο σύστημα I/O
Π 46 έως 72 πινές I/O έως και 62 γενικής χρήσης πινές I/O (GPIO)
□ Μέχρι οκτώ καρφίτσες I/O (SIO) υψηλής απόδοσης
• 25 mA συσσωρευτής ρεύματος
• Προγραμματιζόμενο όριο εισόδου και υψηλής τάσης εξόδου
• Μπορεί να χρησιμεύσει ως σύγκριση γενικής χρήσης
• Ικανότητα θερμής ανταλλαγής και ανοχή υπερεμβολίας
□ Δύο καρφίτσες USBIO που μπορούν να χρησιμοποιηθούν ως GPIO
□ Διαδρομή οποιουδήποτε ψηφιακού ή αναλογικού περιφερειακού εξοπλισμού σε οποιοδήποτε GPIO
□ Επικεφαλής οδήγηση LCD από οποιοδήποτε GPIO, έως 46 × 16 τμήματα
□ Υποστήριξη CapSense από οποιοδήποτε GPIO
Π τάσεις διασύνδεσης 1,2-V έως 5,5 V, έως τέσσερις περιοχές ισχύος
■ Προγραμματισμός, αποδιορθώσεις και εντοπισμός
□ JTAG (4-σύρματα), serial wire debug (SWD) (2-σύρματα), single wire viewer (SWV) και Traceport (5-σύρματα) διεπαφές
□ Μονάδες εντοπισμού και εντοπισμού ARM ενσωματωμένες στον πυρήνα του CPU
□ Προγραμματισμός bootloader μέσω I2C, SPI, UART, USB και άλλων διεπαφών
■ Επιλογές πακέτων: 68-pin QFN, 100-pin TQFP και 99-pin CSP
■ Υποστήριξη ανάπτυξης με δωρεάν εργαλείο PSoC CreatorTM
□ Υποστήριξη σχεδιασμού σχεδίων και firmware
Π Πάνω από 100 PSoC ComponentsTM ενσωματώνουν πολλαπλά IC και διεπαφές συστήματος σε ένα PSoC.Τραβήξτε και αφήστε τα εικονίδια των συστατικών για να σχεδιάσετε συστήματα στο PSoC Creator.
□ Περιλαμβάνει δωρεάν GCC συνταγμένο, υποστηρίζει Keil/ARM MDK συνταγμένο
□ Υποστηρίζει τον προγραμματισμό και την αποδιορθώ­ση προβλημάτων συσκευών
