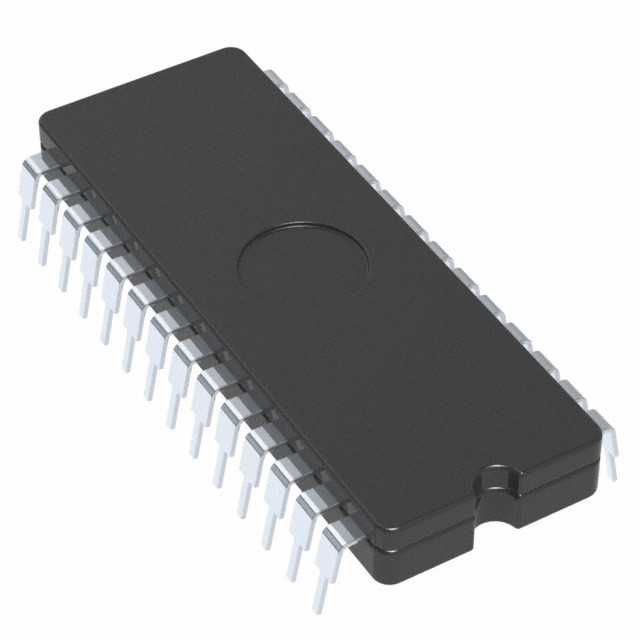

Η τεχνολογία μικροτσίπ PIC16F57-I/P IC MCU 8BIT 3KB FLASH 28DIP

Γενική περιγραφή

Ο PIC16F5X από την Microchip Technology είναι μια οικογένεια χαμηλού κόστους, υψηλής απόδοσης, 8-bit, πλήρως στατικών, βασισμένων στο Flash CMOS μικροελεγκτών.Χρησιμοποιεί μια αρχιτεκτονική RISC με μόνο 33 εντολές μιας λέξης / ενός κύκλουΌλες οι οδηγίες είναι μονοκυκλικές, εκτός από τα υποκαταστήματα προγραμμάτων που διαρκούν δύο κύκλους.Οι οδηγίες με πλάτος 12 bit είναι πολύ συμμετρικές, με αποτέλεσμα 2Η εύκολη στη χρήση και εύκολη στη μνήμη σειρά εντολών μειώνει σημαντικά το χρόνο ανάπτυξης.

Συμπληρωματική λειτουργία:

• Μόνο 33 οδηγίες με μία λέξη για να μάθουν
• Όλες οι οδηγίες είναι μονοκύκλων εκτός από τα παραρτήματα προγραμμάτων που είναι δικύκλων
• Δυοεπίπεδη βαθιά στοίβα υλικού
• Άμεση, έμμεση και σχετική διευθύνσεις για δεδομένα και οδηγίες
• Ταχύτητα λειτουργίας:
- DC ∙ 20 MHz ταχύτητα ρολογιού
- ΔΕΣ ̇ 200 ns χρόνος κύκλου διδασκαλίας
• Μνήμη προγραμμάτων Flash στο τσιπ:
- 512 x 12 στο PIC16F54
- 2048 x 12 στο PIC16F57
- 2048 x 12 στο PIC16F59
• Μητρώα γενικού σκοπού (SRAM):
- 25 x 8 στο PIC16F54
- 72 x 8 στο PIC16F57
- 134 x 8 στο PIC16F59

Ειδικά χαρακτηριστικά του μικροελεγκτή:

• Επαναφορά ενεργοποίησης (POR)
• Χρονοδιακόπτης επαναφοράς συσκευής (DRT)
• Watchdog Timer (WDT) με τον δικό του RC ταλαντωτή για αξιόπιστη λειτουργία
• Προγραμματισμένη προστασία κώδικα
• Κατάσταση ύπνου εξοικονόμησης ενέργειας
• Σειριακός προγραμματισμός σε κυκλώματα (ICSP)
• Επιλέξιμες επιλογές ταλαντωτή:
- RC: χαμηλού κόστους RC ταλαντωτής
- XT: Κρυστάλλινος/αναφωνητής.
- HS: Κρυστάλλινος/αρνητής υψηλής ταχύτητας
- LP: εξοικονόμηση ενέργειας, χαμηλής συχνότητας κρύσταλλος
• Πακέτα:
- 18-pin PDIP και SOIC για PIC16F54
- 20-pin SSOP για PIC16F54
- 28-pin PDIP, SOIC και SSOP για PIC16F57
- 40pin PDIP για PIC16F59
#ΝΟΜΟ;

Χαμηλή ισχύς:

• ρεύμα λειτουργίας:
- 170 μA @ 2V, 4 MHz, τυπικό
- 15 μA @ 2V, 32 kHz, τυπικό
• ρεύμα αναμονής:
- 500 nA @ 2V, τυπικό

Περιφερειακά χαρακτηριστικά:

• 12/20/32 πινές I/O:
- Ατομικό έλεγχο κατεύθυνσης
- Υψηλή πηγή ρεύματος/απορροφητήρα
• 8-bit πραγματικού χρόνου ρολόι/μετρητής (TMR0) με 8-bit προγραμματιζόμενο prescaler

Τεχνολογία CMOS:

• Ευρύ φάσμα τάσης λειτουργίας:
- Βιομηχανική: 2,0 V έως 5,5 V
- Εκτεταμένο: 2,0 V έως 5,5 V
• Ευρύ εύρος θερμοκρασιών:
- Βιομηχανική: -40°C έως 85°C
- Εκτεταμένο: -40°C έως 125°C
• Flash υψηλής αντοχής:
- 100 χιλιάδες κύκλοι εγγραφής / διαγραφής
- > 40 ετών
