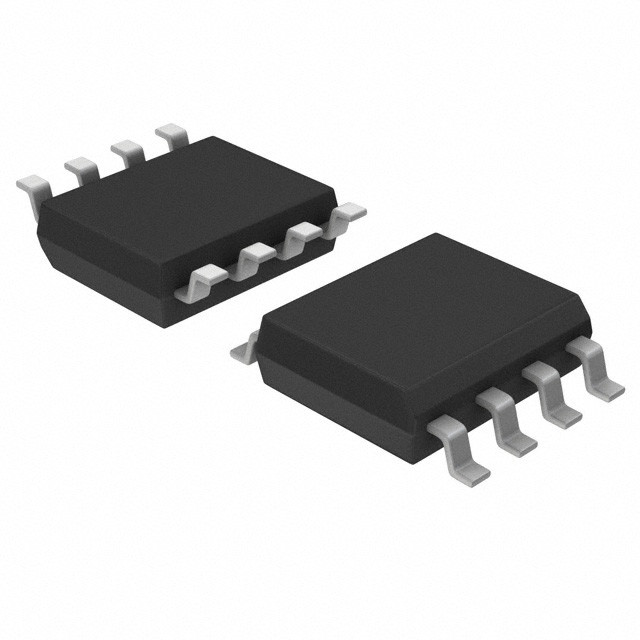

MC9S08PL4CSC IC MCU 8BIT 4KB FLASH 8SOIC N✖P USA Inc.

Βασικά χαρακτηριστικά

• Κεντρική μονάδα επεξεργασίας (CPU) 8-bit S08
Διάμετρο έως 20 MHz
εύρος θερμοκρασίας από -40 °C έως 105 °C
Υποστήριξη έως και 40 πηγών διακοπής/επαναφοράς
Υποστήριξη έως τετραεπίπεδης ενσωματωμένης διακοπής
Μνήμη στο τσιπ
¢ Μέχρι 16 KB flash ανάγνωση/προγραμματισμός/καθάριση σε πλήρη λειτουργία
τάση και θερμοκρασία λειτουργίας
- Μέχρι 256 bytes EEPROM, 2 bytes sector erase
Προγραμματισμός και διαγραφή κατά την εκτέλεση flash
Μέχρι 2048 bytes μνήμη τυχαίας πρόσβασης (RAM)
Προστασία πρόσβασης σε Flash και RAM
• Τρόποι εξοικονόμησης ενέργειας
Μία λειτουργία διακοπής χαμηλής ισχύος· μείωση της αναμονής ισχύος
λειτουργία
Το ∆ιαμερίδιο ρολογιού ενεργοποιεί το μητρώο μπορεί να απενεργοποιεί ρολόγια για
Μονάδες που δεν χρησιμοποιούνται, που μειώνουν το ρεύμα.
παραμένουν ενεργοποιημένα σε συγκεκριμένα περιφερειακά συστήματα στη λειτουργία stop3
• Τα ρολόγια
Οσκιλητής (XOSC) - Pierce με κυκλικό έλεγχο
οσκιλητήρα, κρυστάλλινο ή κεραμικό αντηχείο με εύρος
31.25 kHz έως 39.0625 kHz ή 4 MHz έως 20 MHz
∆ Εσωτερική πηγή ρολογιού (ICS) - που περιέχει συχνότητα
Επικεφαλής και μηχανισμός για την παρακολούθηση της ακτινοβολίας
αναφορά· ακριβής διακόσμηση της εσωτερικής αναφοράς
επιτρέποντας 1% απόκλιση σε εύρος θερμοκρασίας 0
°C έως 70 °C και απόκλιση 2% σε ολόκληρη την περιοχή
θερμοκρασία λειτουργίας έως 20 MHz
• Προστασία του συστήματος
️ Αστυνομικός σκύλος με ανεξάρτητη πηγή ρολογιού
∆ ανίχνευση χαμηλής τάσης με επαναφορά ή διακοπή·
επιλέξιμα σημεία ταξιδιού
- Απαγορευμένη ανίχνευση κωδικού λειτουργίας με επαναφορά.
️ Ανίχνευση παράνομης διεύθυνσης με επαναφορά
• Ανάπτυξη
️ Διασύνδεση αποδιορθώσεως υποβάθρου με ένα μόνο σύρμα
Δυνατότητα διακοπής για να επιτρέπεται τρία σημεία διακοπής
ρύθμιση κατά τη διάρκεια της αποδιορθώσεως σε κυκλώματα
Μοντέλο αναλυτικής επεξεργασίας (debug module) ενσωματωμένου σε τσιπ ενδοκυκλώματος (ICE)
που περιέχει δύο συγκρίτες και εννέα τρόπους ενεργοποίησης
• Περιφερειακά
∆ ACMP - ένας αναλογικός συγκριτής με και τα δύο θετικά
και αρνητικές εισροές· διακοπή επιλέξιμη ξεχωριστά
για την αύξηση και τη μείωση της παραγωγής του συγκριτήρα· φιλτράρισμα
∆ ADC - 12 καναλιών, ανάλυση 12 bit, 2,5 μs
χρόνος μετατροπής· αποθηκευτικά αποθέματα δεδομένων με προαιρετική
Υδροσήμα, λειτουργία αυτόματης σύγκρισης, εσωτερική
κανάλι αναφοράς εύρους ζώνης· λειτουργία σε κατάσταση στάσης·
προαιρετικός ενεργοποιητής υλικού
∆ CRC - Ελέγχος προγραμματισμού της κυκλικής υπερβολής
Μονάδα
Δύο μονάδες διαμόρφωσης εύκαμπτου χρονοδιακόπτη, συμπεριλαμβανομένων
ένα 6-κανάλι και ένα 2-κανάλι, 16 bit
μετρητής: κάθε κανάλι μπορεί να ρυθμιστεί για είσοδο
καταγραφή, σύγκριση εξόδου, ευθυγραμμισμένη με άκρη ή με το κέντρο
Τρόπος PWM
ΔΙΚ - Μία ενιαία ενσωματωμένη μονάδα κυκλώματος· έως 400
kbps, λειτουργία πολλαπλών αφεντικών, προγραμματιζόμενος σκλάβος
διεύθυνση: υποστηρίζει τη λειτουργία εκπομπής και 10 bit
Αντιμετωπίζοντας, υποστηρίζοντας SMBUS και PMBUS
ΜΤΙΜ - Ένα μονόμετρο χρονοδιακόπτη με 8-bit prescaler και
διακοπή υπερβολής
ΡΤΚ - 16-bit μετρητής πραγματικού χρόνου (RTC)
Δύο διασύνδεσης σειριακής επικοινωνίας (SCI/
UART) μονάδες προαιρετικής διακοπής 13-bit, πλήρης διπλής λειτουργίας
μη επιστροφή στο μηδέν (NRZ) · υποστήριξη επέκτασης LIN
¢ SPI - μία οκτά-bit σειριακή περιφερειακή διεπαφή (SPI)
Μονούλες διμερούς πλήρους διπλής ή μονοσύρματος
λειτουργία master ή slave
∆ΤΠ - υποστήριξη έως 16 εξωτερικών ηλεκτροδίων·
προετοιμαζόμενο λογισμικό ή εξοπλισμό για την εκτόξευση σάρωσης, πλήρως
υποστήριξη της βιβλιοθήκης λογισμικού αισθητήρα αφής N✖P·
ικανότητα αφύπνισης MCU από τη λειτουργία stop3
• Εισαγωγή/Εξόδου
∆ έως και 37 GPIO, συμπεριλαμβανομένης μιας μονοεξόδου
Μία 8-bit μονάδα διακοπής πληκτρολογίου (KBI)
Δύο αληθινές πινές εξόδου ανοικτής αποχέτευσης
Τεσσάρων πινών απορρίψεως υπερυψηλού ρεύματος που υποστηρίζουν ρεύμα 20 mA
• Επιλογές πακέτων
️ 44-πιν LQFP
️ 32 κόμπους LQFP
️ 20pin SOIC, 20pin TSSOP
️ 16-pin TSSOP
