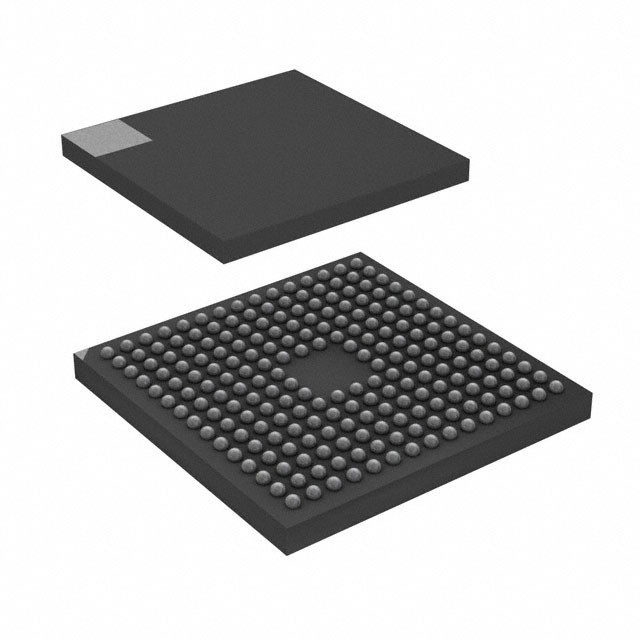

STM32F746NGH6 IC MCU 32BIT 1MB FLASH 216TFBGA STMicroelectronics

Περιγραφή

Οι συσκευές STM32F745xx και STM32F746xx είναι κατασκευασμένες γύρω από τον 32-bit πυρήνα RISC ARM® Cortex®-M7 υψηλών επιδόσεων, ο οποίος μπορεί να λειτουργεί έως και στα 216 MHz.Ο πυρήνας Cortex®-M7 διαθέτει μία μονάδα κυμαινόμενης στροφής (SFPU) που υποστηρίζει όλες τις οδηγίες επεξεργασίας δεδομένων και τις μορφές δεδομένων ARM® singleprecisionΠεριλαμβάνει επίσης ένα πλήρες σύνολο οδηγιών DSP καθώς και μια μονάδα προστασίας μνήμης (MPU), η οποία βελτιώνει την ασφάλεια του προγράμματος.Οι συσκευές STM32F745xx και STM32F746xx ενσωματώνουν ενσωματωμένες μνήμες υψηλής ταχύτητας με μνήμη Flash έως 1 Mbyte, 320 Kbytes SRAM (εκ των οποίων 64 Kbytes Data TCM RAM για κρίσιμα δεδομένα σε πραγματικό χρόνο), 16 Kbytes instruction TCM RAM (για κρίσιμες διαδικασίες σε πραγματικό χρόνο),4 Kbytes SRAM εφεδρικής λειτουργίας διαθέσιμες σε συνθήκες χαμηλότερης ισχύος, και ένα ευρύ φάσμα βελτιωμένων I/O και περιφερειακών συσκευών που συνδέονται με δύο λεωφορεία APB, δύο λεωφορεία AHB,μια μήτρα πολυ-bus 32 bit AHB και μια πολυεπίπεδη διασύνδεση AXI που υποστηρίζει πρόσβαση σε εσωτερικές και εξωτερικές μνήμες.

Χαρακτηριστικά

• Κέντρο: ARM® 32-bit Cortex®-M7 CPU με FPU, προσαρμοστικό επιταχυντή πραγματικού χρόνου (ART AcceleratorTM) και L1-cache: 4KB cache δεδομένων και 4KB cache εντολών,επιτρέποντας την εκτέλεση σε κατάσταση αναμονής 0 από ενσωματωμένη μνήμη Flash και εξωτερικές μνήμες, συχνότητα έως 216 MHz, MPU, 462 DMIPS/2.14 DMIPS/MHz (Dhrystone 2.1) και οδηγίες DSP.
• Αναμνήσεις
Μέχρι 1MB μνήμης Flash
1024 bytes μνήμης OTP
¢ SRAM: 320KB (συμπεριλαμβανομένων 64KB δεδομένων TCM RAM για κρίσιμα δεδομένα σε πραγματικό χρόνο) + 16KB εντολής TCM RAM (για κρίσιμες διαδικασίες σε πραγματικό χρόνο) + 4KB εφεδρικής SRAM (διαθέσιμη στις συνθήκες χαμηλότερης ισχύος)
Ελαστικός ελεγκτής εξωτερικής μνήμης με δρομολόγιο δεδομένων έως 32 bit: μνήμες SRAM, PSRAM, SDRAM/LPSDR, NOR/NAND
• Δύο λειτουργίες Quad-SPI
• Παράλληλη διεπαφή LCD, λειτουργίες 8080/6800
• Ελεγκτής LCD-TFT μέχρι ανάλυση XGA με ειδικό Chrom-ART AcceleratorTM για βελτιωμένη δημιουργία γραφικού περιεχομένου (DMA2D)
• Διαχείριση ρολογιού, επαναφοράς και εφοδιασμού
∆ημοσίευση και I/O για εφαρμογές 1.7 V έως 3.6 V
ΠΟΡ, PDR, PVD και BOR
Δίπλωμα ηλεκτρικής ενέργειας USB
Οσκιλητής κρυστάλλων 4-26 MHz
Εσωτερική 16 MHz RC με εργοστασιακό εξοπλισμό (1% ακρίβεια)
Ο ταλαντωτής 32 kHz για RTC με βαθμονόμηση
Εσωτερική RC 32 kHz με βαθμονόμηση
• Μικρή ισχύς
∆ συνθήκες ύπνου, αναμονής και αναμονής
Η παροχή VBAT για την RTC, τα μητρώα εφεδρικής επεξεργασίας 32×32 bit + 4KB εφεδρικής SRAM
• 3×12-bit, 2.4 MSPS ADC: έως 24 κανάλια και 7.2 MSPS σε τριπλή διαχωρισμένη λειτουργία
• Μετατροπείς D/A 2×12 bit
• Μέχρι 18 χρονοδιακόπτες: μέχρι δεκατρείς χρονοδιακόπτες 16 bit (1x χρονοδιακόπτης 16 bit χαμηλής ισχύος διαθέσιμος στη λειτουργία Stop) και δύο χρονοδιακόπτες 32 bit,κάθε μία με έως και 4 εισόδους IC/OC/PWM ή μετρητή παλμών και τετραγωνικό (επιπλέον) κωδικοποιητή. Όλα τα 15 χρονοδιακόπτες που τρέχουν μέχρι 216 MHz. 2x φύλακες, SysTick χρονοδιακόπτης

• DMA γενικής χρήσης: 16 ροών DMA ελεγκτής με FIFO και υποστήριξη εκρήξεως
• Τρόπος αποδιορθώσεως
∆ύσωνες SWD & JTAG
∆ Cortex®-M7 Trace MacrocellTM
• Μέχρι 168 θύρες I/O με δυνατότητα διακοπής
∆ έως 164 γρήγορες I/O έως 108 MHz
∆ Μέχρι 166 5 V αντοχή
• Μέχρι 25 διεπαφές επικοινωνίας
∆ έως 4× διεπαφές I2C (SMBus/PMBus)
Μέχρι 4 USARTs/4 UARTs (27 Mbit/s, διεπαφή ISO7816, LIN, IrDA, έλεγχος modem)
- έως 6 SPI (μέχρι 50 Mbit/s), 3 με muxed simplex I2S για ακρίβεια κατηγορίας ήχου μέσω εσωτερικού ήχου PLL ή εξωτερικού ρολογιού
2 x ΑΕΠ (σειριακή ηχητική διεπαφή)
2 × CANs (2.0B ενεργός) και διεπαφή SDMMC
∆ ∆ ∆ ∆ ∆
∆ HDMI-CEC
• Προηγμένη συνδεσιμότητα
¢ Συσκευή πλήρους ταχύτητας USB 2.0/οικοδεσπότης/ελεγκτής OTG με ενσωματωμένο τσιπ PHY
¢ USB 2.0 υψηλής ταχύτητας/πλήρης ταχύτητας συσκευή/οικοδεσπότης/ελεγκτής OTG με ειδικό DMA, on-chip full speed PHY και ULPI
10/100 Ethernet MAC με ειδικό DMA: υποστηρίζει υλικό IEEE 1588v2, MII/RMII
• Διασύνδεση παράλληλης κάμερας 8 έως 14 bit έως 54 Mbyte/s
• Πραγματική γεννήτρια τυχαίων αριθμών
• Μονάδα υπολογισμού CRC
• RTC: υποδεύτερη ακρίβεια, ημερολόγιο υλικού
• 96-bit μοναδικό αναγνωριστικό
