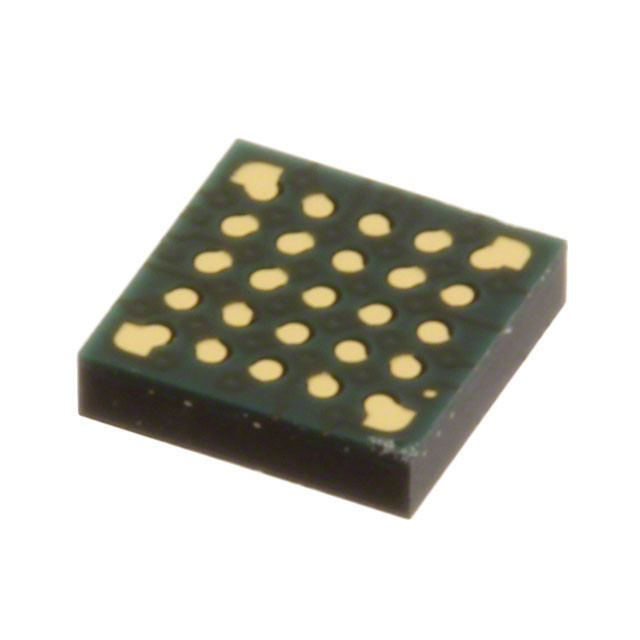

R5F10E8EALA#U0 IC MCU 16BIT 64KB FLASH 25LGA Renesas Electronics America Inc.

Χαρακτηριστικά

Τεχνολογία εξαιρετικά χαμηλής ισχύος
• λειτουργία 1,8 V έως 5,5 V από μία μονάδα τροφοδοσίας
• Σταματήστε (με διατήρηση της μνήμης RAM): 0, 23 μA, (με ενεργοποίηση LVD): 0, 31 μ
• Κλιμάκωση: 0,7 mA (UART), 1,20 mA (ADC)
• Λειτουργία: 63 μA/MHz

16-bit RL78 CPU Core

• Παρέχει 31 DMIPS σε μέγιστη συχνότητα λειτουργίας 24 MHz
• Εκτέλεση εντολών: το 86% των εντολών μπορεί να εκτελεστεί σε 1 έως 2 κύκλους ρολογιού
• Αρχιτεκτονική CISC (Harvard) με 3 στάδια
• Πολλαπλασιασμός υπογεγραμμένων και μη υπογεγραμμένων: 16 x 16 έως 32-bit αποτέλεσμα σε 1 κύκλο ρολογιού
• MAC: 16 x 16 έως 32 bit αποτέλεσμα σε 2 κύκλους ρολογιού
• 16bit μετατροπέας βαρέλι για μετατόπιση & περιστροφή σε 1 κύκλο ρολογιού
• Λειτουργία αποδιορθώσεως 1 καλωδίου στο τσιπ

Κεντρική μνήμη flash

• Πυκνότητα: 2 KB έως 16 KB
• Μέγεθος μπλοκ: 1 KB
• Μία μνήμη flash ενσωματωμένη σε τσιπ με προστασία από διαγραφή/γράφηση σε μπλοκ

Μνήμη Flash δεδομένων

• Flash δεδομένων με λειτουργία παρασκήνιο
• Μέγεθος φλας δεδομένων: επιλογές μεγέθους 2 KB
• Κύκλοι διαγραφής: 1 εκατομμύριο (συνήθως)
• Τετάρτη, 1η Σεπτεμβρίου
• 256 B έως 1,5 KB επιλογές μεγέθους
• Υποστηρίζει λειτουργίες ή εντολές
• Αποθήκευση εφεδρικής στήριξης σε όλες τις λειτουργίες

Οσκιλητής υψηλής ταχύτητας

• 24MHz με ακρίβεια +/- 1% σε σχέση με την τάση (1.8 V έως 5.5 V) και τη θερμοκρασία (-20 °C έως 85 °C)
• Προεπιλεγμένες ρυθμίσεις: 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz και 1 MHz

Επαναφορά και διαχείριση εφοδιασμού

• Επαναφορά ενεργείας (POR)
• Ανίχνευση χαμηλής τάσης (LVD) με 12 επιλογές ρύθμισης (λειτουργία διακοπής και/ή επαναφοράς)
