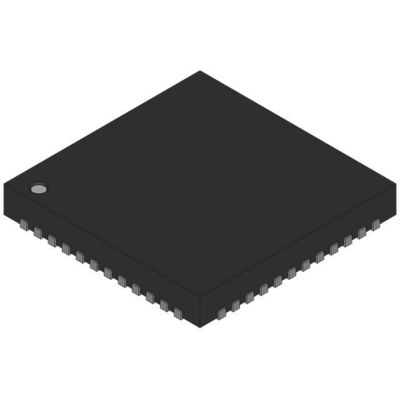

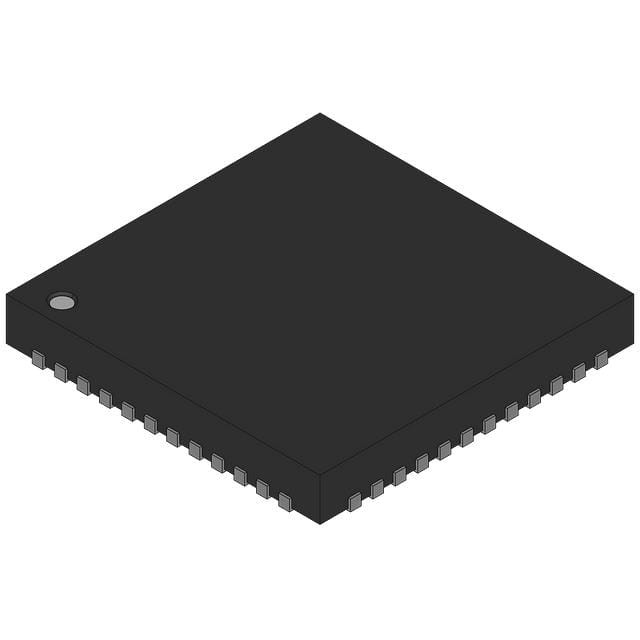

AT32UC3L016-ZAUT IC MCU 32BIT 16KB FLASH 48QFN Atmel

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Επεξεργαστής πυρήνων | AVR | Μέγεθος πυρήνα | 32-bit Single-Core |
---|---|---|---|
Ταχύτητα | 50MHz | Συνδετικότητα | Ι ² Γ, SPI, UART/USART |
Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, DMA, POR, PWM, WDT | Αριθμός εισόδων/εξόδων | 36 |
Μέγεθος μνήμης προγράμματος | 16KB (16K Χ 8) | Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
Μέγεθος EEPROM | - | Μέγεθος RAM | 8K Χ 8 |
Τάση - ανεφοδιασμός (Vcc/Vdd) | 1.62V ~ 3.6V | Μετατροπείς στοιχείων | A/D 8x12b |
Τύπος ταλαντωτών | Εσωτερικός | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 48-VFQFN Εκθετική πλακέτα |
Πακέτο συσκευής του προμηθευτή | 48-QFN (7x7) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
S9S08AW8AE0MFT | MICROCONTROLLER, 8 BIT, HC08/S08 | |
AT32UC3L016-ZAUT | IC MCU 32BIT 16KB FLASH 48QFN | |
AT32UC3L064-ZAUT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATUC64D4-Z1UT | IC MCU 32BIT 64KB FLASH 48QFN | |
ATUC64D4-Z1UR | IC MCU 32BIT 64KB FLASH 48QFN | |
AT32UC3B164-Z1UT | IC MCU 32BIT 64KB FLASH 48QFN | |
AT32UC3B164-Z1UR | IC MCU 32BIT 64KB FLASH 48QFN | |
MCHC908JW16FC | IC MCU 8BIT 16KB FLASH 48QFN | |
ATUC64L4U-D3HR | IC MCU 32BIT 64KB FLASH 48TLLGA | |
ATUC128L4U-D3HR | IC MCU 32BIT 128KB FLASH 48TLLGA | |
AT32UC3L0128-D3HT | IC MCU 32BIT 128KB FLASH 48TLLGA | |
AT32UC3L0256-D3HR | IC MCU 32BIT 256KB FLASH 48TLLGA | |
ATUC256L4U-ZAUT | IC MCU 32BIT 256KB FLASH 48QFN | |
ATUC256L4U-ZAUR | IC MCU 32BIT 256KB FLASH 48QFN | |
ATUC128D4-Z1UR | IC MCU 32BIT 128KB FLASH 48QFN | |
ATUC64L4U-ZAUR | IC MCU 32BIT 64KB FLASH 48QFN | |
ATUC128L4U-D3HT | IC MCU 32BIT 128KB FLASH 48TLLGA | |
AT32UC3L0256-ZAUR | IC MCU 32BIT 256KB FLASH 48QFN | |
AT32UC3L0256-D3HT | IC MCU 32BIT 256KB FLASH 48TLLGA | |
ATSAM3S1AA-MUR | IC MCU 32BIT 64KB FLASH 48QFN | |
MC9S08GT16CFD | IC MCU 8BIT 16KB FLASH 48QFN | |
MC9S08GT16AMFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
MC9S08GT16CFD-MO | IC MCU 8BIT 16KB FLASH 48QFN | |
MC9S08GT32CFD | IC MCU 8BIT 32KB FLASH 48QFN | |
MKL15Z64VFT4 | IC MCU 32BIT 64KB FLASH 48QFN | |
MKL15Z32VFT4 | IC MCU 32BIT 32KB FLASH 48QFN | |
MC9S08GT16ACFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
AT32UC3B1128-Z1UT | IC MCU 32BIT 128KB FLASH 48QFN | |
MC9S08QE64CFT | IC MCU 8BIT 64KB FLASH 48QFN | |
LPC2106FHN48/01 | IC MCU 16/32B 128KB FLSH 48HVQFN | |
MKL16Z32VFT4 | IC MCU 32BIT 32KB FLASH 48QFN | |
SAK-XE161FL-20F66VAA | XE161 - 16-BIT FLASH RISC MICROC | |
S9S12P96J0VFTR | IC MCU 16BIT 96KB FLASH 48QFN | |
S9S12GN32F0MFT | IC MCU 16BIT 32KB FLASH 48QFN | |
S9S12P128J0MFT | IC MCU 16BIT 128KB FLASH 48QFN | |
MK20DX128VFT5 | IC MCU 32BIT 128KB FLASH 48QFN | |
S6E1A12C0AGN20000 | IC MCU 32BIT 88KB FLASH 48QFN | |
MC9S08LL16CGT | IC MCU 8BIT 16KB FLASH 48QFN | |
MC9S08AC8CFDE | IC MCU 8BIT 8KB FLASH 48QFN | |
MC9S08JM8CGT | IC MCU 8BIT 8KB FLASH 48QFN | |
MC9S08AC16MFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
MC9S08QE96CFT | IC MCU 8BIT 96KB FLASH 48QFN | |
MC9S08AW16MFDE | IC MCU 8BIT 16KB FLASH 48QFN | |
AT32UC3B1256-Z1UT | IC MCU 32BIT 256KB FLASH 48QFN | |
MC9S08AW48CFDE | IC MCU 8BIT 48KB FLASH 48QFN |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Περιγραφή
Ο Atmel® AVR® AT32UC3L0128/256 είναι ένας πλήρης μικροελεγκτής συστήματος σε τσιπ βασισμένος στον επεξεργαστή RISC AVR32 UC που λειτουργεί σε συχνότητες έως 50MHz.Το AVR32 UC είναι ένας πυρήνας μικροεπεξεργαστή RISC 32-bit υψηλών επιδόσεων, που έχει σχεδιαστεί για ευαίσθητες στις δαπάνες ενσωματωμένες εφαρμογές, με ιδιαίτερη έμφαση στη χαμηλή κατανάλωση ενέργειας, την υψηλή πυκνότητα κώδικα και τις υψηλές επιδόσεις.Ο επεξεργαστής υλοποιεί μονάδα προστασίας μνήμης (MPU) και γρήγορο και ευέλικτο ελεγκτή διακοπής για την υποστήριξη σύγχρονων και πραγματικού χρόνου λειτουργικών συστημάτων.Η μονάδα ασφαλείας πρόσβασης (SAU) χρησιμοποιείται μαζί με την MPU για την παροχή της απαιτούμενης ασφάλειας και ακεραιότητας..
Χαρακτηριστικά
• Υψηλής απόδοσης, χαμηλής ισχύος 32bit Atmel® AVR® μικροελεγκτής∆ Σύνολο οδηγιών RISC ενιαίου κύκλου που περιλαμβάνει οδηγίες DSP
Δοκίμασε να διαβάσεις, να τροποποιήσεις, να γράψεις οδηγίες και να χειριστείς τα ατομικά bit.
Δυναμικότητα
• Μέχρι 64DMIPS Λειτουργούν στα 50MHz από Flash (1 κατάσταση αναμονής Flash)
• Μέχρι 36DMIPS Λειτουργούν σε 25MHz από Flash (0 Flash Wait State)
Μονάδα Προστασίας Μνήμης (MPU)
• Μονάδα ασφαλείας πρόσβασης (SAU) που παρέχει περιφερειακή προστασία που καθορίζεται από τον χρήστη
• τεχνολογία picoPower® για εξαιρετικά χαμηλή κατανάλωση ενέργειας
• Σύστημα λεωφορείων πολλαπλών ιεραρχιών
∆ Μεταφορές δεδομένων υψηλής απόδοσης σε ξεχωριστά λεωφορεία για αυξημένη απόδοση
12 περιφερειακά κανάλια DMA βελτιώνουν την ταχύτητα για την περιφερειακή επικοινωνία
• Εσωτερικό φλας υψηλής ταχύτητας
Βάσεις 256Kbytes και 128Kbyte
∆ΕΝΤΑΙΡΗΤΗΣΗ ∆ΙΚΑΛΟΥ ΚΥΛΟΥ
Η τεχνολογία FlashVault επιτρέπει την προπρογραμματισμένη υποστήριξη ασφαλών βιβλιοθηκών για εφαρμογές τελικού χρήστη
Προετοιμασία προετοιμασίας προετοιμασίας προετοιμασίας
- 100.000 κύκλοι εγγραφής, δυνατότητα διατήρησης δεδομένων 15 ετών
∆ Φλας κλειδαριές ασφαλείας και περιοχή διαμόρφωσης που ορίζεται από τον χρήστη
• Εσωτερική SRAM υψηλής ταχύτητας, πρόσβαση ενός κύκλου σε πλήρη ταχύτητα
32Kbytes
• Ελεγκτής διακοπής (INTC)
∆ΕΣΜΕΡΙΣΜΑΤΙΚΗ ΕΠΙΤΡΟΠΟΙΗΣΗ
• Εξωτερικός ελεγκτής διακοπής (EIC)
• Σύστημα περιφερειακών γεγονότων για άμεση επικοινωνία περιφερειακών με περιφερειακές
• Λειτουργίες συστήματος
Διοικητής ισχύος και ρολογιού
Ο έλεγχος εξοικονόμησης ενέργειας
∆ Εσωτερικός συστημικός ταλαντωτής RC (RCSYS)
Οσκιλητής 32 KHz
Ο πολλαπλής χρήσης ταλαντωτής, κλειδωμένος κύκλος φάσης (PLL) και κλειδωμένος κύκλος ψηφιακής συχνότητας (DFLL)
• Χρονοδιακόπτης περιπολικού σκύλου στο παράθυρο (WDT)
• Ασύγχρονος χρονοδιακόπτης (AST) με δυνατότητα ρολογιού σε πραγματικό χρόνο
Υποστηρίζεται η λειτουργία μετρητή ή ημερολογίου
• Μέτρο συχνότητας (FREQM) για την ακριβή μέτρηση της συχνότητας του ρολογιού
• Έξι κανάλια 16bit Timer/Counter (TC)
Εξωτερικές εισροές ρολογιού, PWM, συλλογή και διάφορες δυνατότητες μέτρησης
• Διάδρομοι PWM σε όλες τις πινές I/O (PWMA)
8bit PWM με ρολόι πηγής έως 150MHz
• Τέσσερις καθολικοί συγχρονικοί/ασύγχρονοι δέκτες/διαβιβαστές (USART)
Ανεξάρτητη γεννήτρια Baudrate, υποστήριξη SPI
️ Υποστήριξη χειραψίας με υλικό
• Μία κύρια/υποχρεωτική σειριακή περιφερειακή διεπαφή (SPI) με σήματα επιλογής τσιπ
Μπορεί να απευθυνθεί σε έως 15 σκλάβους SPI
• Δύο Master και δύο Slave Δύοσύρματες Διασύνδεσεις (TWI), 400kbit/s I2C-συμβατές
• Ένας μετατροπέας αναλογικού σε ψηφιακό (ADC) 8 καναλιών με ανάλυση έως 12 bit
∆ημοσκόπος εσωτερικής θερμοκρασίας
• Οκτώ αναλογικοί συγκριτές (AC) με προαιρετική ανίχνευση παραθύρων
• Μονάδα χωρητικής επαφής (CAT)
∆εδομένη με υλικό Atmel® AVR® QTouch® και Atmel® AVR® QMatrix Touch Acquisition
Υποστηρίζει την καταγραφή QTouch και QMatrix από χωρητικούς αισθητήρες αφής
• Υποστήριξη βιβλιοθήκης QTouch
️ Κουμπάνια αφής, συρότες και τροχούς χωρητικότητας
️ Αγορά QTouch και QMatrix
• Μη επεμβατικό σύστημα αποδιορθώσεως στο τσιπ
- Nexus Class 2+, Έλεγχος χρόνου εκτέλεσης, μη ενοχλητικά δεδομένα και εντοπισμός προγραμμάτων
∙ aWire Single-pin Programming Trace and Debug Interface Muxed with Reset Pin (Σύνδεσμος εντοπισμού και ελαχιστοποίησης προγραμματισμού με ασύρματο μοχλό)
Το NanoTrace παρέχει δυνατότητες εντοπισμού μέσω JTAG ή αWire Interface
• 48-pin TQFP/QFN/TLLGA (36 GPIO Pins)
• Πέντε πινές I/O υψηλής ταχύτητας
• Ενιαία τροφοδοσία 1.62-3.6 V
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Intel / Altera |
Κατηγορία προϊόντων | Μικροελεγκτές |
Σειρά | AVR®32 UC3 L |
Συσκευή | Εναλλακτική συσκευασία δίσκου |
Στυλ εγκατάστασης | Επενδύσεις |
Εμπορική ονομασία | UC3 |
Πακέτο-Κουτί | 48-VFQFN Εκθετική πλακέτα |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Συσκευή του προμηθευτή | 48-QFN (7x7) |
Αριθμός των I-O | 36 Ε/Ε |
Ταχύτητα | 50MHz |
Μέγεθος EEPROM | - |
Κεντρικός επεξεργαστής | ΑΕΠ |
Μέγεθος RAM | 8K x 8 |
Μνήμη Προγράμματος | ΦΛΑΣ |
Περιφερειακά | Καφέ ανίχνευση/επαναφορά, DMA, POR, PWM, WDT |
Συνδεσιμότητα | Δοκιμαστικό σύστημα |
Η τάση-προμήθεια-Vcc-Vdd | 1.62 V ~ 3.6 V |
Μέγεθος πυρήνα | 32 bit |
Μέγεθος μνήμης προγράμματος | 16KB (16K x 8) |
Μετατροπές δεδομένων | Α/Δ 9x12b |
Τύπος ταλαντωτή | Εσωτερικό |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δραστηριακή τάση τροφοδοσίας | 1.8 V 3.3 V |
Τύπος διεπαφής | SPI TWI USART |
Κέντρο | ΑΕΠ |
Συσκευές επεξεργασίας | ΑΤ32UC3x |
Διάμετρος λεωφορείου δεδομένων | 32 bit |
Η τάση τροφοδοσίας-μέγιστη | 3.6 V |
Η τάση τροφοδοσίας-Min | 1.62 V |
Πακέτο-Κουτί | Εθνικό Πρόγραμμα Επενδύσεων |
Μέγιστη συχνότητα ρολογιού | 50 MHz |
Αριθμός καναλιών ADC | 9 Δίαυλοι ADC |
Εισαγωγή/έκδοση | 36 Ε/Ε |
Μέγεθος δεδομένων-RAM | 8 kB |
Αριθμός των μετρητών χρονόμετρου | 7 Χρονοδιακόπτης |
Ανάλυση ADC | 10 μπιτ |
Περιγραφές
Μικροελεγκτές 32 bit - MCU UC3L-16KB Flash
