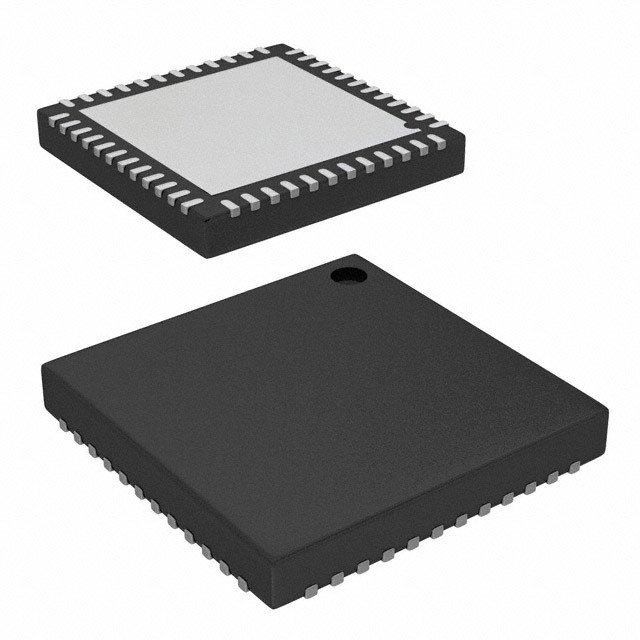

CY8C3246LTI-162T IC MCU 8BIT 64KB FLASH 48QFN Infineon Technologies

Γενική περιγραφή

Με τη μοναδική σειρά ρυθμιζόμενων τεμαχίων, το PSoC® 3 είναι μια πραγματική λύση επιπέδου συστήματος που παρέχει μονάδα μικροελέγχου (MCU), μνήμη, αναλογικές και ψηφιακές περιφερειακές λειτουργίες σε ένα μόνο τσιπ.Η οικογένεια CY8C32 προσφέρει μια σύγχρονη μέθοδο απόκτησης σήματοςΗ αναλογική ικανότητα καλύπτει το εύρος από θερμοσύντομα (κοντά στις τάσεις συνεχούς ρεύματος) έως υπερηχητικά σήματα.

Χαρακτηριστικά

■ Μονόκυκλος 8051 CPU core
□ Δράση συνεχούς ρεύματος στα 50 MHz
□ Πολλαπλασιασμός και διαίρεση οδηγιών
□ Flash μνήμη προγραμμάτων, έως και 64 KB, 100.000 κύκλοι εγγραφής, διατήρηση 20 ετών και πολλαπλά χαρακτηριστικά ασφαλείας
□ 512-βάιτ flash cache
□ Μέχρι 8KB flash κωδικός διόρθωσης σφαλμάτων (ECC) ή αποθήκευση διαμόρφωσης
□ Μέχρι 8 KB SRAM
□ Μέχρι 2 KB ηλεκτρικά διαγράφιμη προγραμματιζόμενη μνήμη μόνο ανάγνωσης (EEPROM), κύκλοι 1 M και διατήρηση 20 ετών
□ 24-κανάλι απευθείας πρόσβαση μνήμης (DMA) με πρόσβαση πολυεπίπεδου AHB[1]
• Προγραμματιζόμενοι αλυσιδωτοί περιγραφείς και προτεραιότητες
• Υποστήριξη μεταφοράς 32-bit υψηλού εύρους ζώνης
■ Χαμηλή τάση, εξαιρετικά χαμηλή ισχύς
Π Ευρύ φάσμα τάσης λειτουργίας: 0,5 V έως 5,5 V
□ Υψηλής απόδοσης ρυθμιστής προώθησης από 0,5-V έως 1,8-V έως 5,0-V
□ 0,8 mA στα 3 MHz, 1,2 mA στα 6 MHz και 6,6 mA στα 50 MHz
□ Λιγοηλεκτρικές λειτουργίες, όπως:
• λειτουργία ύπνου 1 μA με διακοπή ρολογιού σε πραγματικό χρόνο (RTC) και ανίχνευσης χαμηλής τάσης (LVD)
• 200-nA κατάσταση χειμερίας νάρκης με διατήρηση της μνήμης RAM
■ Πολυδιάστατο σύστημα I/O
□ 28 έως 72 I/O (62 GPIO, οκτώ ειδικές εισόδους/εξόδους (SIO), δύο USBIO[2])
□ Οποιαδήποτε GPIO σε οποιαδήποτε ψηφιακή ή αναλογική περιφερειακή δρομολόγηση
□ Ηλεκτρονική οδήγηση LCD από οποιοδήποτε GPIO, έως 46×16 τμήματα [2]
□ Υποστήριξη CapSense® από οποιοδήποτε GPIO[3]
Π τάσεις διασύνδεσης I/O από 1,2-V έως 5,5 V, έως τέσσερις περιοχές
□ Μασκαρόμενο, ανεξάρτητο IRQ σε οποιαδήποτε πένα ή θύρα
Π Εισαγωγές λογικής (TTL) τρανζίστορα-τρανζίστορα με σκανδάλη Schmitt
□ Όλα τα GPIO είναι ρυθμιζόμενα ως ανοικτή αποχέτευση υψηλής/χαμηλής, άνω/κάτω, υψηλής Z ή ισχυρής ισχύος
□ Διαμορφώσιμη κατάσταση πινών GPIO κατά την επαναφορά ενεργοποίησης (POR)
Π 25 mA αποβάθρα στο SIO
■ Ψηφιακά περιφερειακά
Π 16 έως 24 προγραμματιζόμενα ΠΛΔ βασισμένα σε καθολικά ψηφιακά μπλοκ (UDB)
□ Full-speed (FS) USB 2.0 12 Mbps χρησιμοποιώντας εσωτερικό ταλαντωτή[2]
□ Μέχρι τέσσερα ρυθμιζόμενα χρονοδιακόπτη 16 bit, μετρητή και PWM μπλοκ
□ Βιβλιοθήκη τυποποιημένων περιφερειακών συσκευών
• Χρονοδιακόπτες 8-, 16-, 24- και 32-bit, μετρητές και PWMs
• Σειριακή περιφερειακή διεπαφή (SPI), καθολικός ασύγχρονος δέκτης πομπός (UART) και I2C
• Πολλές άλλες διαθέσιμες σε κατάλογο
□ Βιβλιοθήκη προηγμένων περιφερειακών συσκευών
• Κύκλιος έλεγχος απόλυσης (CRC)
• Παραγωγή ψευδοαπότυπων ακολουθιών (PRS)
• Λεωφορείο τοπικού δικτύου διασύνδεσης (LIN) 2.0
• Αποκωδικοποιητής τετραγωνισμού
■ Αναλογικές περιφερειακές συσκευές (1,71 V VDDA 5,5 V)
□ 1,024 V ± 0,9% εσωτερική τάση αναφοράς σε ∆40°C έως +85°C
□ Διαμορφώσιμος ADC delta-sigma με ανάλυση 8 έως 12 bit
• Προγραμματιζόμενο στάδιο αύξησης: ×0,25 έως ×16
• 12bit mode, 192-ksps, 66-dB signal to noise and distortion ratio (SINAD), ±1-bit INL/DNL
□ Ένα IDAC 8-bit, 8-Mps ή 1-Mps VDAC
□ Δύο συγκριτικά συστήματα με χρόνο απόκρισης 95 ns
□ Υποστήριξη από την CapSense
■ Προγραμματισμός, αποδιορθώσεις και εντοπισμός
□ JTAG (4-σύρμα), serial wire debug (SWD) (2-σύρμα) και single wire viewer (SWV) διεπαφές
□ Οκτώ διευθύνσεις και ένα σημείο διακοπής δεδομένων
□ Διάταγμα-απόσπασμα με αποθηκευτικό αποθηκευτικό χώρο 4-KB
□ Προγραμματισμός bootloader που υποστηρίζεται μέσω I2C, SPI, UART, USB και άλλων διεπαφών
■ Ακριβής, προγραμματιζόμενη ρολόι
□ Εσωτερικός ταλαντωτής 3- 24MHz σε πλήρη περιοχή θερμοκρασίας και τάσης
□ Κρυστάλλινος ταλαντωτής από 4 έως 25 MHz για ακρίβεια PPM
□ Εσωτερική παραγωγή ρολογιού PLL έως 50 MHz
□ Κρυστάλλινος ταλαντωτής ρολογιού 32,768 kHz
□ Εσωτερικός ταλαντωτής χαμηλής ισχύος σε 1, 33 και 100 kHz
■ Θερμοκρασία και συσκευασία
Π ∆40°C έως +85°C βιομηχανική θερμοκρασία
Π 48-pin SSOP, 48-pin QFN, 68-pin QFN και 100-pin TQFP επιλογές πακέτου
