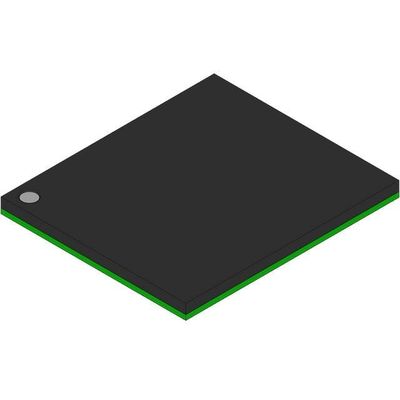

CY8C21434-24LTXIKA IC MCU 8BIT 8KB FLASH 32QFN Cypress Semiconductor Corp

Λειτουργική επισκόπηση του ΚΕΠ

Η οικογένεια PSoC αποτελείται από πολλές συσκευές On-Chip Controller.Οι συσκευές PSoC περιλαμβάνουν ρυθμιζόμενα μπλοκ αναλογικής και ψηφιακής λογικήςΗ αρχιτεκτονική αυτή επιτρέπει στον χρήστη να δημιουργεί προσαρμοσμένες διαμορφώσεις περιφερειακών συσκευών που ταιριάζουν στις απαιτήσεις κάθε μεμονωμένης εφαρμογής.γρήγορη CPU, Flash μνήμη προγραμμάτων, μνήμη δεδομένων SRAM, και ρυθμιζόμενη I / O περιλαμβάνονται σε μια σειρά από βολικές pinouts και πακέτα.

Χαρακτηριστικά

■ Ισχυρός επεξεργαστής αρχιτεκτονικής Harvard:
Επεξεργαστής M8C Ταχύτητες έως 24 MHz
8x8 πολλαπλασιασμός, 32-bit συσσώρευση
️ Μικρή ισχύς σε υψηλή ταχύτητα
Δυναμική τάση
-40°C έως +85°C
■ Προηγμένες περιφερειακές συσκευές (PSoC® Blocks)
6 αντίστοιχα είδη E PSoC Block παρέχουν:
• Ενιαίο ή διπλό 8-bit ADC
• Συγκρίτες (έως τέσσερις)
∆ Μέχρι οκτώ ψηφιακά PSoC μπλοκ παρέχουν:
• Χρονοδιακόπτες 8 έως 32 bit, μετρητές και PWMs
• Υποστήριξη της λειτουργίας ενός πυροβολισμού, πολλαπλών πυροβολισμών σε χρονοδιακόπτες και PWMs
• PWM με υποστήριξη Deadband σε ένα ψηφιακό μπλοκ
• Μονούλες καταγραφής βάρδιων, CRC και PRS
• Πλήρης διπλής UART
• Πολλαπλά αφεντικά ή σκλάβοι SPI, υποστήριξη μεταβλητού μήκους δεδομένων: 8 έως 16 bit
• Μπορεί να συνδεθεί σε όλες τις πινές GPIO
∆Περιφερειακά συστήματα με συνδυασμό τεμαχίων
Η υποστήριξη λειτουργίας μετατόπισης για ανίχνευση FSK
Οι λειτουργίες αναλογικής ενότητας μπορούν να συγχρονιστούν από ψηφιακά μπλοκ ή εξωτερικά σήματα.
■ Υψηλής ταχύτητας 10-bit SAR ADC με δείγμα και κράτηση βελτιστοποιημένη για ενσωματωμένο έλεγχο
■ Ακριβής, προγραμματιζόμενη ρολόι:
Διάταξη 2 - Διάταξη 2 - Διάταξη 3 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 4 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάταξη 5 - Διάτα
Υψηλή ακρίβεια 24 MHz με προαιρετικά 32 kHz Crystal και PLL
Δικαιούχος εξωτερικός ταλαντωτής, έως 24 MHz
Οσκιλητής εσωτερικού/εξωτερικού για την παρακολούθηση και τον ύπνο
■ Ευέλικτη μνήμη στο τσιπ:
Μέχρι 16K bytes Flash Program Storage 50.000 κύκλοι διαγραφής/γράψεως
️ Αποθήκευση δεδομένων SRAM έως 1K byte
∆ Εναλλακτικός προγραμματισμός (ISSP)
Εμμετάλλευση
Ελαστικοί τρόποι προστασίας
∆ Ημιλόγηση EEPROM σε Flash
■ Βελτιωμένος πόρος CapSense®:
Δύο IDAC υποστηρίζουν μέχρι 640 μA ρεύμα πηγής για την αντικατάσταση εξωτερικού αντίστασης
Δύο ειδικοί πόροι ρολογιού για το CapSense:
• CSD_CLK: 1/2/4/8/16/32/128/256 Απορρέει από SYSCLK
• CNT_CLK: 1/2/4/8 Απόκτηση από CSD_CLK
∆ Ειδικοί χρονοδιακόπτες/μετρητές 16 bit για σάρωση CapSense
∆εδοχή διπλών καναλιών ΚΑΤ ταυτόχρονη σάρωση
■ Προγραμματιζόμενες διαμορφώσεις πινών:
25 mA Νεροχύτης, 10 mA Πηγή σε όλα τα GPIO
Οδηγίες ∆ημοσίευσης
∆ Μέχρι 38 αναλογικές εισροές στο GPIO
️ Διαμορφώσιμη διακοπή σε όλα τα GPIO
■ Πρόσθετοι πόροι συστήματος:
️ I2CTM Slave, Master και MultiMaster σε 400 kHz
Υποστηρίζει το χαρακτηριστικό διευθύνσεων υλικού
️ Σκύλος φύλαξης και χρονόμετρος ύπνου
Ο χρήστης μπορεί να ρυθμίσει την ανίχνευση χαμηλής τάσης
∆ Ενσωματωμένο σύστημα εποπτείας
❐ On-Chip Precision Voltage Reference
Υποστηρίζει το RTC Block σε ψηφιακή περιφερειακή λογική
