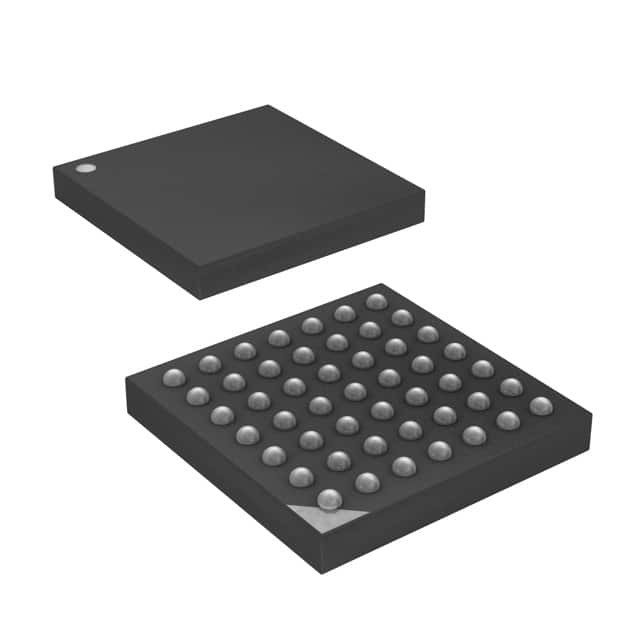

ATMEGA324PA-CU IC MCU 8BIT 32KB FLASH 49VFBGA Τεχνολογία μικροτσίπ

Σύνοψη

Ο ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος που βασίζεται στην βελτιωμένη αρχιτεκτονική RISC AVR.,το ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P επιτυγχάνει ροές που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας σε σχέση με την ταχύτητα επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
131 Πιο ισχυρές οδηγίες Πιο πολλές εκτελέσεις ενός κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
έως 20 MIPS Δυνατότητα εκπομπής σε 20 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Μεγάλη αντοχή Μη πτητικές μνήμες
16/32/64/128K bytes In-System αυτοπρογραμματισμένη μνήμη προγράμματος Flash
512B/1K/2K/4K bytes EEPROM
- 1/2/4/16K Bytes Εσωτερική SRAM
Διάρκεια: 10 000 Flash/ 100 000 EEPROM
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C/ 100 έτη σε θερμοκρασία 25°C (1)
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ
Αληθινή λειτουργία ανάγνωσης και γραφής
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• JTAG (IEEE std. 1149.1 Compliant) Διασύνδεση
Δυναμικότητες μετρήσεως των ορίων σύμφωνα με το πρότυπο JTAG
️ εκτεταμένη υποστήριξη αποδιορθώσεων στο τσιπ
Προγραμματισμός Flash, EEPROM, Fuses και Lock Bits μέσω της JTAG Interface
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bits με ξεχωριστούς prescalers και συγκρίνετε τις λειτουργίες
Ένα 16bit χρονοδιακόπτη/μετρητή με ξεχωριστό prescaler, συνδυασμό λειτουργίας και λειτουργία λήψης
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
6 κανάλια PWM
8 καναλιών, 10 bit ADC
Διαφορετική λειτουργία με επιλέξιμη αύξηση 1x, 10x ή 200x
∆οπλισμένη σε ∆ύο καλώδια σειριακή διεπαφή
Δύο προγραμματιζόμενες σειράς USART
∆ Εναλλακτικό διασύνδεσμο
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής RC
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή και
Διευρυμένη κατάσταση αναμονής
• Εισαγωγές/Εξόδους και Συσκευές
32 προγραμματιζόμενες γραμμές I/O
️ 40-pin PDIP, 44-lead TQFP, 44-pad VQFN/QFN/MLF
️ DRQFN 44-παδών
49-ball VFBGA
• Ενεργειακές τάσεις
∙ 1,8 - 5,5V
• Αξιολογίες ταχύτητας
0 - 4 MHz @ 1,8 - 5,5V
️ 0 - 10 MHz @ 2,7 - 5,5V
0 - 20 MHz @ 4,5 - 5,5V
• Καταναλώσεις ενέργειας σε 1 MHz, 1,8V, 25°C
Δράση: 0,4 mA
Διάταξη "Δύναμη απενεργοποίησης": 0,1μA
Διάταξη εξοικονόμησης ενέργειας: 0,6μA (συμπεριλαμβανομένης της RTC των 32 kHz)
