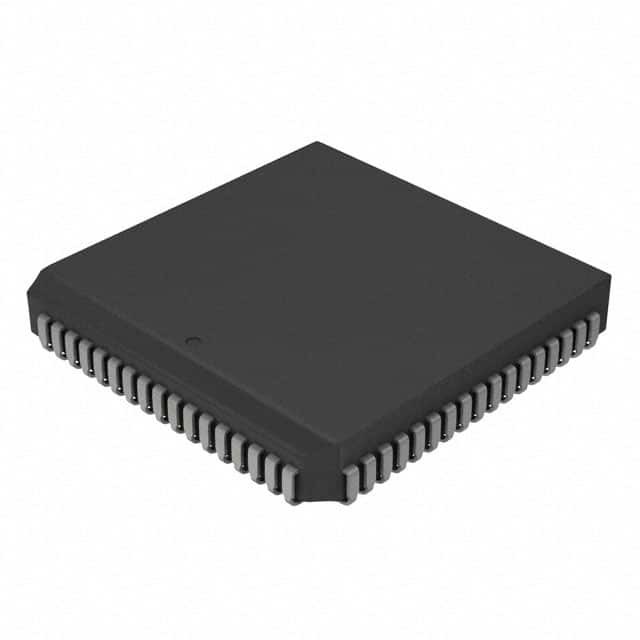

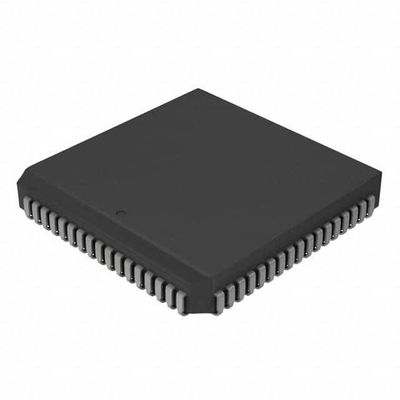

ΠΙΚ18C801-I/L IC MCU 8BIT ROMLESS 84PLCC Τεχνολογία μικροτσίπ

ΠΕΡΙΓΟΝΗ ΕΠΙΤΡΟΠΗ

Το παρόν έγγραφο περιέχει ειδικές πληροφορίες για τα ακόλουθα δύο προϊόντα:

1. PIC18C601

2. PIC18C801

Το PIC18C601 είναι διαθέσιμο σε πακέτα TQFP 64-pin και PLCC 68-pin.

Μια επισκόπηση των χαρακτηριστικών παρουσιάζεται στον πίνακα 1-1.
Τα διαγράμματα μπλοκ συσκευής παρέχονται στο σχήμα 1-1 για τη διαμόρφωση 64/68-pin και στο σχήμα 1-2 για τη διαμόρφωση 80/84-pin.

Υψηλής απόδοσης RISC CPU:

• Σύνολο οδηγιών C-compiler βελτιστοποιημένης αρχιτεκτονικής
• Γραμμική μνήμη προγραμμάτων με διευθύνσεις έως και 2 Mbytes
• Γραμμική μνήμη δεδομένων με διευθύνσεις έως 4 Kbyte
• Μέχρι 160 ns κύκλος εκπαίδευσης:
- DC - 25 MHz ρολογιακή είσοδος
- 4 MHz - 6 MHz ρολογιακή είσοδος με ενεργό PLL
• 16bit ευρείες οδηγίες, 8bit ευρείες διαδρομές δεδομένων
• Τα επίπεδα προτεραιότητας για τις διακοπές
• Πολλαπλασιαστή 8 x 8 ενιαίου κύκλου

Περιφερειακά χαρακτηριστικά:

• Υψηλό ρεύμα απορροφητήρα/πηγή 25 mA/25 mA
• Μέχρι 47 πινές I/O με ατομικό έλεγχο κατεύθυνσης
• Τρεις εξωτερικές καρφίτσες διακοπής
• Μονάδα Timer0: 8bit/16-bit timer/counter με προγραμματιζόμενο prescaler 8bit
• Μονάδα Timer1: 16-bit timer/counter (χρονική βάση για κεντρικό αντισυμβαλλόμενο)
• Μονάδα Timer2: 8bit timer/counter με 8bit περιοδικό
• Μονάδα χρονοδιακόπτη 3: χρονοδιακόπτης 16 bit/μετρητής
• Επιλογή δευτερογενούς ρολογιού ταλαντωτή - Timer1/Timer3
• Δύο μονάδες Capture/Compare/PWM (CCP) μπορούν να διαμορφωθούν ως:
- Εισαγωγή λήψης: 16 bit, μέγιστη ανάλυση 10 ns
- Συγκρίνετε είναι 16-bit, μέγιστη ανάλυση 160 ns (TCY)
- PWM έξοδος: PWM ανάλυση είναι 1- έως 10-bit Max. PWM συχνότητα.
8bit ανάλυση = 99 kHz
10bit ανάλυση = 24,4 kHz
• Master Synchronous Serial Port (MSSP) με δύο τρόπους λειτουργίας:
- 3-σύρμα SPITM (υποστηρίζει όλους τους 4 τρόπους SPI)
- I2CTM Master και Slave λειτουργία
• Μονάδα USART που μπορεί να διευθύνεται: Υποστηρίζει τη διακοπή στο bit διεύθυνσης

Προχωρημένα αναλογικά χαρακτηριστικά:

• Μονάδα μετατροπής αναλογικού σε ψηφιακό (A/D) 10 bit με:
- Ταχύτητα δειγματοληψίας
- Μετατροπή διαθέσιμη κατά τη διάρκεια του SLEEP
- DNL = ±1 LSb, INL = ±1 LSb
- Μέχρι 12 διαθέσιμα κανάλια
• Προγραμματιζόμενη μονάδα ανίχνευσης χαμηλής τάσης (LVD)
#ΝΟΜΟ;

Ειδικά χαρακτηριστικά του μικροελεγκτή:

• Επαναφορά ρεύματος (POR), Χρονοδιακόπτης ρεύματος (PWRT) και Χρονοδιακόπτης εκκίνησης ταλαντωτή (OST)
• Watchdog Timer (WDT) με τον δικό του RC ταλαντωτή στο τσιπ
• RAM Boot στο τσιπ για εφαρμογή φορτιστή εκκίνησης
• Τρόποι διεπαφής εξωτερικής μνήμης 8-bit ή 16-bit
• Μέχρι δύο λογισμικά προγραμματιζόμενα σήματα επιλογής τσιπ (CS1 και CS2)
• Ένα προγραμματιζόμενο σήμα επιλογής I/O (CSIO) για επέκταση I/O με χαρτογράφηση μνήμης
• Διακόπτης SLEEP εξοικονόμησης ενέργειας
• Διαφορετικές επιλογές ταλαντωτή, μεταξύ των οποίων:
- 4X φάση κλειδώματος βρόχου (πρωτογενούς ταλαντωτή)
- Δευτερογενής οσκιλητής (32 kHz) ρολογική είσοδος

Τεχνολογία CMOS:

• Τεχνολογία CMOS χαμηλής κατανάλωσης και υψηλής ταχύτητας
• Πλήρως στατική σχεδίαση
• Ευρύ φάσμα τάσης λειτουργίας (2.0V έως 5.5V)
• Βιομηχανικές και εκτεταμένες θερμοκρασιακές περιοχές
• Μικρή κατανάλωση ενέργειας
