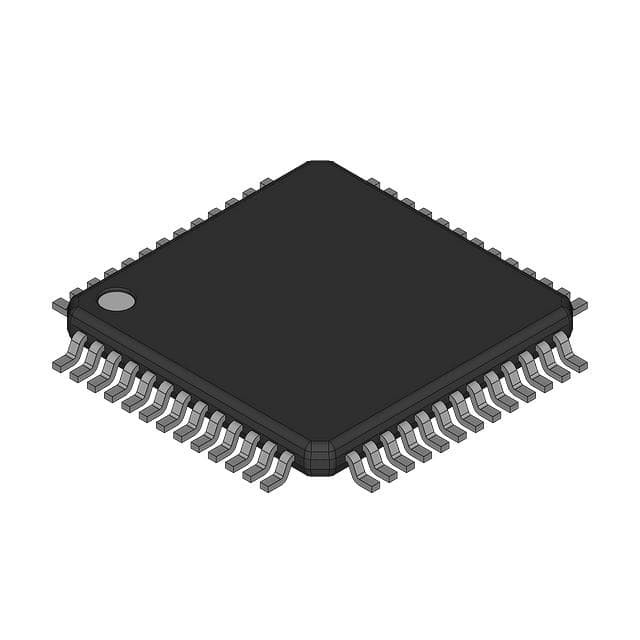

MC9S12GC128CPBER IC MCU 16BIT 128KB FLASH 52TQFP Ελεύθερος ημιαγωγός

Εισαγωγή

Η οικογένεια MC9S12C / MC9S12GC είναι 48/52/80 pin οικογένειες MCU βασισμένες σε Flash, οι οποίες παρέχουν την ισχύ και την ευελιξία του πυρήνα 16 bit σε μια εντελώς νέα σειρά κόστους και ευαίσθητου χώρου,Εφαρμογές βιομηχανικών και αυτοκινητοβιομηχανικών δικτύων γενικής χρήσηςΌλα τα μέλη της οικογένειας MC9S12C / MC9S12GC διαθέτουν τυποποιημένα περιφερειακά συστήματα στο τσιπ, συμπεριλαμβανομένης μιας κεντρικής μονάδας επεξεργασίας 16 bit (CPU12), έως 128K bytes Flash EEPROM, έως 4K bytes RAM,για την κατασκευή συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας,, μια σειριακή περιφερειακή διεπαφή (SPI), ένα 8-κανάλι 16-bit μοντέλο χρονόμετρου (TIM), ένας 6-κανάλι 8-bit διαμορφωτής πλάτους παλμού (PWM), ένας 8-κανάλι, 10-bit αναλογικός-ψηφιακός μετατροπέας (ADC).

Χαρακτηριστικά

• 16-bit HCS12 πυρήνας:
∆εν ισχύει η παρούσα οδηγία.
️ Ανωτέρω συμβατό με το σύνολο οδηγιών M68HC11
Το μοντέλο διακοπής στοιβάσματος και προγραμματισμού είναι πανομοιότυπο με το M68HC11
️ ουρά οδηγιών
∆ΕΥΤΕΡΕΣΙΑ
ΜΜΚ (χάρτης μνήμης και διεπαφή)
∆ΙΝΤ (έλεγχος διακοπής)
¢ BDM (τρόπος ελαχιστοποίησης υποβάθρου)
∆ΔΒ12 (βελτιωμένη μονάδα debug12, συμπεριλαμβανομένων των σημείων διακοπής και του αποθηκευτικού χώρου ιχνηλασίας αλλαγής ροής)
Το MEBI (multiplexed expansion bus interface) είναι διαθέσιμο μόνο σε έκδοση πακέτου 80 πινών.
• Εισόδους διακοπής αφύπνισης:
- έως 12 bit θύρας διαθέσιμα για λειτουργία διακοπής αφύπνισης με ψηφιακό φιλτράρισμα
• Συχνότητα λειτουργίας:
32MHz ισοδύναμο με ταχύτητα λεωφορείου 16MHz για ένα μόνο chip
∆ 32MHz ισοδύναμο με ταχύτητα λεωφορείου 16MHz σε διευρυμένες λειτουργίες λεωφορείου
Επιλογή της οικογένειας 9S12C: 50MHz ισοδύναμο με ταχύτητα λεωφορείου 25MHz
Όλα τα μέλη της οικογένειας 9S12GC επιτρέπουν μια συχνότητα λειτουργίας 50MHz.
• Εσωτερικός ρυθμιστής 2.5V:
Υποστηρίζει εύρος τάσης εισόδου από 2,97V έως 5,5V
Δυνατότητα λειτουργίας χαμηλής ισχύος
Περιλαμβάνει κυκλώματα επαναφοράς χαμηλής τάσης (LVR)
Περιλαμβάνει κυκλώματα διακοπής χαμηλής τάσης (LVI)
• 48- πιν LQFP, 52- πιν LQFP ή 80- πιν QFP συσκευασία:
- Μέχρι 58 γραμμές I/O με δυνατότητα εισόδου και κίνησης 5V (πακέτο 80 πινών)
- έως 2 ειδικές γραμμές εισόδου μόνο 5V (IRQ, XIRQ)
Πληροφορίες σχετικά με τις εισόδους μετατροπέα A/D 5V 8 και τις εισόδους I/O 5V
• Ανάπτυξη:
Διορθωτική λειτουργία
∆ σημεία διακοπής υλικού στο τσιπ
Επεξορθωμένα χαρακτηριστικά αποδιορθώσεων DBG12
