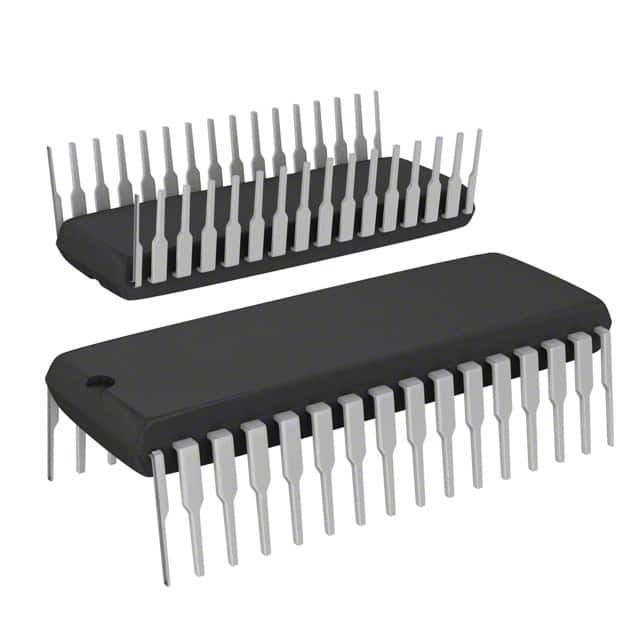

ST72T141K2B6 IC MCU 8BIT 8KB OTP 32SDIP STMicroelectronics

Γενική περιγραφή

ΠΡΟΣΟΧΗ
Οι συσκευές ST72141K είναι μέλη της οικογένειας μικροελεγκτών ST7 που έχουν σχεδιαστεί ειδικά για εφαρμογές ελέγχου κινητήρα και περιλαμβάνουν δυνατότητες μετατροπής A/D και διεπαφής SPI.Περιλαμβάνουν περιφερειακό σύστημα ελέγχου κινητήρα (on-chip) για τον έλεγχο ηλεκτρικών κινητήρων χωρίς βούρτσα με ή χωρίς αισθητήρεςΈνα παράδειγμα εφαρμογής, για έλεγχο 6 σταδίων ενός κινητήρα συνεχούς ρεύματος με μόνιμο μαγνήτη, φαίνεται στο σχήμα 1.

■ Αναμνήσεις

Μνήμη προγραμμάτων 8K (ROM/OTP/EPROM)
256 bytes RAM
■ Διαχείριση ρολογιού, επαναφοράς και εφοδιασμού
Ενα ενισχυμένο σύστημα επαναφοράς
Επικεφαλής παροχής χαμηλής τάσης
3 τρόποι εξοικονόμησης ενέργειας
■ 14 θύρες I/O
14 πολυλειτουργικές αμφίδρομες γραμμές I/O με: δυνατότητα εξωτερικής διακοπής (2 διανυσματικά), 13 γραμμές εναλλακτικής λειτουργίας, 3 έξοδα υψηλής στάθμευσης
■ Περιφερειακό σύστημα ελέγχου κινητήρα
6 κανάλια εξόδου PWM
Πιν έκτακτης ανάγκης για να αναγκάσει τις εξόδους στην κατάσταση HiZ
3 αναλογικές εισόδους για ανίχνευση της θέσης του περιστροφίου χωρίς να απαιτούνται πρόσθετοι αισθητήρες
∆ Συγκριτής περιορισμού ρεύματος
■ 3 χρονοδιακόπτες
Δύο χρονοδιακόπτες 16 bit με: 2 καταγραφές εισόδου, 2 συγκρίσεις εξόδου, εξωτερική είσοδο ρολογιού, PWM και λειτουργίες γεννήτριας παλμού
Ο χρόνος ελέγχου για την ακεραιότητα του συστήματος
■ Διασύνδεση επικοινωνιών
∆ SPI συγχρονισμένη σειριακή διεπαφή
■ Αναλογικά περιφερειακά
8bit ADC με 8 πινές εισόδου
■ Σύνολο οδηγιών
Χειραγώγηση δεδομένων 8 bit
63 βασικές οδηγίες
17 κύριοι τρόποι διεύθυνσης
Διοίκηση πολλαπλασιασμού 8 x 8 χωρίς σήμα
Πραγματική χειραγώγηση
■ Εργαλεία ανάπτυξης
Πλήρες πακέτο ανάπτυξης υλικού/λογισμικού
