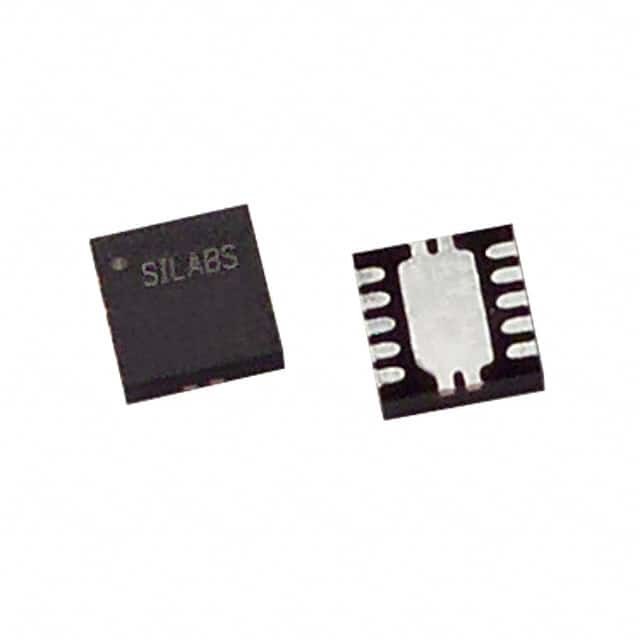

C8051F301-GM IC MCU 8BIT 8KB FLASH 11QFN Εργαστήρια πυριτίου

Επισκόπηση συστήματος

Οι συσκευές C8051F300/1/2/3/4/5 είναι πλήρως ολοκληρωμένες MCU μικτού σήματος σε τσιπ. Τα χαρακτηριστικά που επισημαίνονται παρατίθενται παρακάτω.

• Κέντρο μικροελεγκτή υψηλής ταχύτητας συμβατό με το 8051 (έως 25 MIPS)
• Ενδοσυστημική, πλήρης ταχύτητας, μη ενοχλητική διεπαφή εντοπισμού (στο τσιπ)
• Αληθινό 8-bit 500 ksps 11-κανάλι ADC με προγραμματιζόμενο προεμφυλιστή ισχύος και αναλογικό πολλαπλασιαστή
(Μόνο C8051F300/2)
• Εσωτερικός ταλαντωτής προγραμματισμού ακρίβειας 25 MHz
•Μέχρι 8 kB μνήμης Flash στο τσιπ
• 256 bytes RAM στο τσιπ
•SMBus/I2C και Enhanced UART σειριακές διεπαφές που υλοποιούνται στο υλικό
• Τρία γενικά χρήσιμα χρονοδιακόπτες 16 bit
• Προγραμματιζόμενη συστοιχία μετρητών/χρονοδιακόπτη (PCA) με τρεις μονάδες λήψης/συγκρίσεως και χρονοδιακόπτη φύλαξης
λειτουργία
• Επαναφορά ενεργείας στο τσιπ, VDDmonitor και αισθητήρας θερμοκρασίας
• Συγκριτής τάσης στο τσιπ
• Θέση I/O σε πλάτος byte (5 V ανοχή)

Αναλογικά περιφερειακά

- 8-bit ADC (μόνο F300/2)
• Μέχρι 500 kps
• Μέχρι 8 εξωτερικές εισροές
• Προγραμματιζόμενα κέρδη ενισχυτή 4, 2, 1 & 0.5
• VREF από εξωτερική καρφίτσα ή VDD
• Ενσωματωμένος αισθητήρας θερμοκρασίας
• Εξωτερική είσοδος εκκίνησης μετατροπής
- Συγκριτικός
• Προγραμματισμένη υστερέση και χρόνος απόκρισης
• Διαμορφώνεται ως πηγή διακοπής ή επαναφοράς
• Χαμηλό ρεύμα (< 0,5 μA)

Επεξεργασία ελαττωμάτων στο τσιπ
- Το κύκλωμα αποδιορθώσεων στο τσιπ διευκολύνει την πλήρη ταχύτητα, μη επεμβατική αποδιορθώσεις στο σύστημα (δεν απαιτείται προσομοιωτής)
- Παρέχει σημεία διακοπής, μονοπατιές, επιθεώρηση / τροποποίηση μνήμης και μητρώων
- Υψηλότερες επιδόσεις σε σύγκριση με τα συστήματα προσομοίωσης που χρησιμοποιούν τσιπ ICE, δοχεία στόχου και πρίζες
- Ολοκληρωμένο κιτ ανάπτυξης

Πρόσθετη τάση 2.7 έως 3,6 V
- Τυπικό ρεύμα λειτουργίας: 6,6 mA @ 25 MHz· 14 μA @ 32 kHz
- Τυπικό ρεύμα στάσης: 0,1 μA
- Πεδίο θερμοκρασίας: ¥40 έως +85 °C

Ηλεκτρονικός πυρήνας 8051 μc

- Αρχιτεκτονική εντολών με αγωγό: εκτελεί το 70% των εντολών σε 1 ή 2 ρολόγια συστήματος
- Μέχρι 25 MIPS με ρολόι 25 MHz
- Διευρυμένος χειριστής διακοπών

Μνήμη
- 256 bytes εσωτερική μνήμη δεδομένων RAM
- Μέχρι 8 kB (F300/1/2/3), 4 kB (F304) ή 2 kB (F305) Flash; 512 bytes είναι διατηρημένα στις συσκευές 8 kB

Ψηφιακά περιφερειακά
- 8 θύρες I/O, όλες 5 V ανεκτές με υψηλό ρεύμα απορρίψεως
- Υλικολογικά βελτιωμένες σειριακές θύρες UART και SMBusTM
- Τρεις γενικής χρήσης 16bit μετρητές/χρονοδιαγράφτες
- 16-bit προγραμματιζόμενη συστοιχία μετρητών (PCA) με τρεις μονάδες συλλογής/συγκρίσεως
- Κατάσταση ρολογιού σε πραγματικό χρόνο χρησιμοποιώντας PCA ή χρονόμετρο και εξωτερική πηγή ρολογιού

Πηγές ρολογιού
- Εσωτερικός ταλαντωτής: 24,5 MHz με ακρίβεια ± 2% υποστηρίζει τη λειτουργία UART
- Εξωτερικός ταλαντωτής: Κρυστάλλινος, RC, C ή ρολόι (1 ή 2 λειτουργίες πινών)
- Μπορεί να αλλάζει ανάμεσα στις πηγές ρολογιού εν κινήσει.

11-Pin Quad Flat χωρίς μόλυβδο (QFN) Πακέτο RoHS
- 3 x 3 mm αποτύπωμα από PWB
