C167CRLMHABXQLA1 IC MCU 16BIT ROMLESS 144MQFP Τεχνολογίες Infineon

Εισαγωγή

Ο C167CR είναι ένα νέο παράγωγο της οικογένειας C16x της Siemens με πλήρη λειτουργία μικροελεγκτών CMOS με ένα μόνο τσιπ.Συνδυάζει υψηλή απόδοση CPU (έως 10 εκατομμύρια εντολές ανά δευτερόλεπτο) με υψηλή περιφερειακή λειτουργικότητα και βελτιωμένες δυνατότητες IOΠαρέχει επίσης RAM υψηλής ταχύτητας στο τσιπ και δημιουργία ρολογιού μέσω PLL.

Μικροελεγκτής 16 bit C167CR

● Υψηλής απόδοσης 16-bit CPU με 4-Stage Pipeline
● Χρόνος κύκλου εντολών 100 ns με ρολόι CPU 20 MHz
● 500 ns Πολλαπλασιασμός (16 × 16 bit), 1 μs Διαίρεση (32 / 16 bit)
● Βελτιωμένες εγκαταστάσεις χειρισμού μπιτ Μπούλ
● Πρόσθετες οδηγίες για την υποστήριξη των HLL και των λειτουργικών συστημάτων
● Σχεδιασμός βασισμένος σε μητρώο με πολλαπλές τράπεζες μητρώων μεταβλητών
● Υποστήριξη εναλλαγής περιεχομένου ενός κύκλου
● Παραγωγή ρολογιού μέσω PLL στο τσιπ ή μέσω άμεσης εισαγωγής ρολογιού
● Μέχρι 16 MBytes Γραμμικός χώρος διευθύνσεων για κώδικα και δεδομένα
● 2 KBytes Εσωτερική μνήμη RAM (IRAM) στο τσιπ
● 2 KBytes RAM επεκτάσεως στο τσιπ (XRAM)
● Προγραμματιζόμενα χαρακτηριστικά εξωτερικών λεωφορείων για διαφορετικές περιοχές διευθύνσεων
● Εξωτερική λεωφόρος δεδομένων 8 ή 16 bit
● Πολλαπλές ή αποπολλαπλές εξωτερικές λεωφορείες διευθύνσεων/δεδομένων
● Πέντε προγραμματιζόμενα σήματα επιλογής τσιπ
● Υποστήριξη στη διαιτησία λεωφορείου "Hold-and-Hold-Acknowledge"
● 1024 bytes σε τσιπ Ειδική λειτουργία
● Τρόποι αδρανής λειτουργίας και απενεργοποίησης
● Εγκαταστάσεις μεταφοράς δεδομένων ενιαίου κύκλου με 8-κανάλι διακοπής μέσω περιφερειακού ελεγκτή γεγονότων (PEC)
● Σύστημα διακοπής 16 επιπέδων προτεραιότητας με 56 πηγές, ταχύτητα δειγματοληψίας έως 50 ns
● 16-Κανάλι 10bit A/D μετατροπέας με χρόνο μετατροπής 9,7 μs
● Δύο μονάδες λήψης/συγκρίσεως 16 καναλιών
● Μονάδα PWM 4 καναλιών
● Δύο πολυλειτουργικές μονάδες χρονοδιακόπτη γενικού σκοπού με 5 χρονοδιακόπτες
● Δύο σειριακά κανάλια (συγχρονικό/ασυγχρονικό και υψηλής ταχύτητας-συγχρονικό)
● Διασύνδεση CAN στο τσιπ με 15 αντικείμενα μηνυμάτων (Full-CAN/Basic-CAN)
● Προγραμματιζόμενος χρονοδιακόπτης
● Μέχρι 111 γραμμές I/O γενικού σκοπού, εν μέρει με επιλέξιμα όρια εισόδου και υστερέση
● Υποστηρίζεται από ένα πλούτο εργαλείων ανάπτυξης όπως C-συγγραφείς, πακέτα μακρο-συναρμολογητών, εικονοποιητές, πίνακες αξιολόγησης, HLL-Debuggers, προσομοιωτές, αποσυναρμολογητές λογικών αναλυτών, πίνακες προγραμματισμού
● Εγκατασταμένος φορτιστής bootstrap

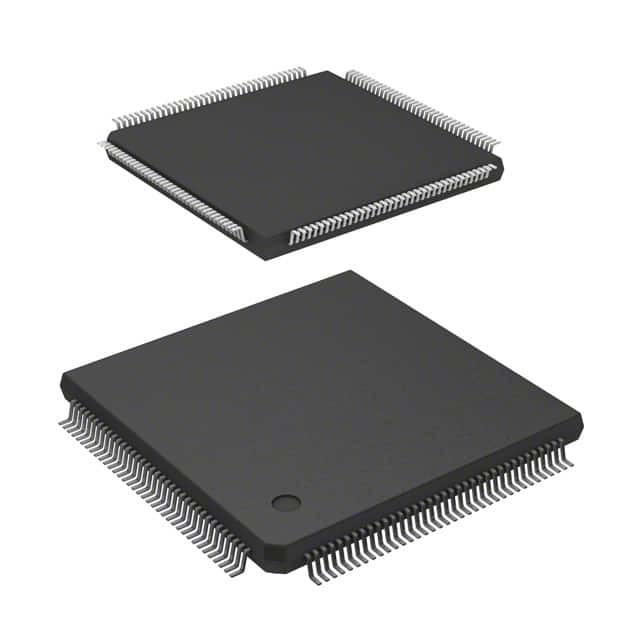

● Πακέτο MQFP (EIAJ) με 144-Pins
