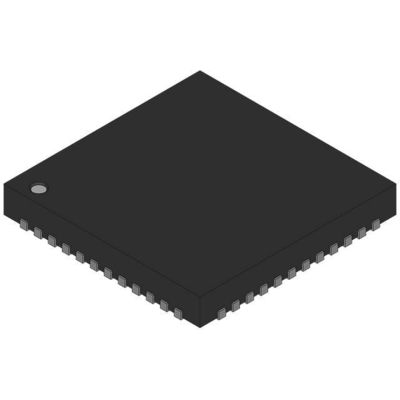

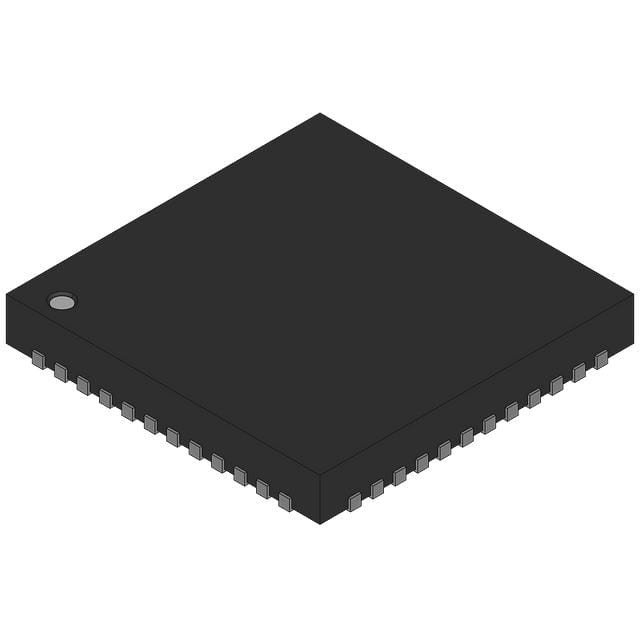

AT91SAM7S16-MU IC MCU 16/32BIT 16KB FLASH 48QFN Atmel

Περιγραφή

Το AT91SAM7S της Atmel® είναι μια σειρά μικροελεγκτών Flash με χαμηλό αριθμό πινών που βασίζεται στον επεξεργαστή ARM RISC 32-bit.0 συσκευή (εκτός από την AT91SAM7S32 και την AT91SAM7S16), και ένα πλήρες σύνολο λειτουργιών συστήματος που ελαχιστοποιεί τον αριθμό των εξωτερικών στοιχείων.Η συσκευή είναι μια ιδανική διαδρομή μετανάστευσης για τους χρήστες 8-bit μικροελεγκτών που αναζητούν πρόσθετη απόδοση και εκτεταμένη μνήμη.

Χαρακτηριστικά

• Ενσωματώνει τον επεξεργαστή ARM7TDMI® ARM® Thumb®
∆ Αρχιτεκτονική RISC 32-bit υψηλών επιδόσεων
¢ Σύνολο οδηγιών υψηλής πυκνότητας 16-bit
Ο ηγέτης στον τομέα MIPS/Watt
Εμπνευσμένη EMULASION, υποστήριξη καναλιού επικοινωνίας αποδιορθώσεων
• Εσωτερικό φλας υψηλής ταχύτητας
512 Kbytes (AT91SAM7S512) οργανωμένα σε δύο γειτονικές τράπεζες 1024 σελίδων 256 bytes (διπλό επίπεδο)
256 Kbytes (AT91SAM7S256) οργανωμένες σε 1024 σελίδες των 256 Bytes (Μιαπλάνο)
128 Kbytes (AT91SAM7S128) οργανωμένες σε 512 σελίδες των 256 Bytes (Single Plane)
64 Kbytes (AT91SAM7S64) οργανωμένες σε 512 σελίδες των 128 bytes (Single Plane)
32 Kbytes (AT91SAM7S321/32) οργανωμένες σε 256 σελίδες των 128 Bytes (Μιαπλάνο)
16 Kbytes (AT91SAM7S161/16 Οργανωμένο σε 256 σελίδες των 64 Bytes (Μιαπλάνο)
∆ Πρόσβαση με ενιαίο κύκλο έως 30 MHz σε συνθήκες χειρότερης κατάστασης
Προετοιμασία προετοιμασίας προετοιμασίας προετοιμασίας προετοιμασίας
Χρόνος προγραμματισμού σελίδας: 6 ms, συμπεριλαμβανομένης της αυτόματης διαγραφής σελίδας, χρόνος πλήρους διαγραφής: 15 ms
10,000 κύκλοι εγγραφής, δυνατότητα διατήρησης δεδομένων 10 ετών, δυνατότητες κλειδώματος τομέα, Flash Security Bit
️ Διασύνδεση προγραμματισμού Fast Flash για παραγωγή μεγάλου όγκου
• Εσωτερική SRAM υψηλής ταχύτητας, πρόσβαση ενός κύκλου με μέγιστη ταχύτητα
- 64 Kbytes (AT91SAM7S512/256)
32 Kbytes (AT91SAM7S128)
16 Kbytes (AT91SAM7S64)
8 Kbytes (AT91SAM7S321/32)
4 Kbytes (AT91SAM7S161/16)
• Ελεγκτής μνήμης (MC)
Εγκατεστημένος ελεγκτής φλας, κατάσταση διακοπής και ανίχνευση λανθασμένης ευθυγράμμισης
• Επαναφορά του ελεγκτή (RSTC)
Βάσει του ανιχνευτή επαναφοράς ρεύματος και χαμηλής ισχύος
Παρέχει εξωτερικό σχήμα σήματος επαναφοράς και επαναφορά κατάστασης πηγής
• Γεννήτρια ρολογιού (CKGR)
∆ Ουσιαστής RC χαμηλής ισχύος, 3 έως 20 MHz Ουσιαστής σε τσιπ και ένα PLL
• Ελεγκτής διαχείρισης ενέργειας (PMC)
Δυναμίες βελτιστοποίησης ισχύος λογισμικού, συμπεριλαμβανομένης της λειτουργίας αργού ρολογιού (κάτω των 500 Hz) και της λειτουργίας αδρανούς λειτουργίας
Τρία προγραμματιζόμενα σήματα εξωτερικού ρολογιού
• Προηγμένος ελεγκτής διακοπής (AIC)
Ειδικά μασκαρίσιμες πηγές, οκτώ βαθμών προτεραιότητας, διασταυρωμένες πηγές διακοπής
Δύο (AT91SAM7S512/256/128/64/321/161) ή μία (AT91SAM7S32/16) εξωτερική πηγή διακοπής και μία γρήγορη πηγή διακοπής, προστατευμένη από ψευδή διακοπή
• Μονάδα Αποδιορθώσεων (DBGU)
2σύρματα UART και υποστήριξη για διακοπή καναλιού επικοινωνίας debugging, προγραμματισμένη πρόληψη πρόσβασης ICE
Διορθωτικές ενέργειες
• Χρονοδιακόπτης περιόδου (PIT)
20bit προγραμματιζόμενος μετρητής συν 12bit μετρητής διαστήματος
• Αστυνομικός σκύλος με παράθυρο
Προγραμματιζόμενος μετρητής 12 bit με προστασία κλειδιού
Παρέχει σήματα επαναφοράς ή διακοπής στο σύστημα
Ο μετρητής μπορεί να σταματήσει ενώ ο επεξεργαστής βρίσκεται σε κατάσταση αποδιορθώσεως ή σε κατάσταση αδράνειας
(Συνεχίζεται...)
