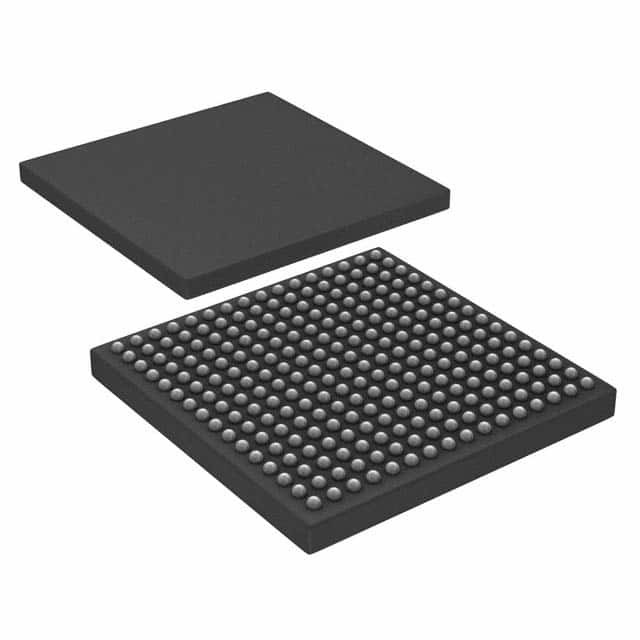

LPC1850FET256,551 IC MCU 32BIT ROMLESS 256LBGA N✖P USA Inc.

Γενική περιγραφή

Τα LPC1850/30/20/10 είναι μικροελεγκτές με βάση το ARM Cortex-M3 για ενσωματωμένες εφαρμογές.βελτιωμένα χαρακτηριστικά αποδιορθώσεων, και υψηλό επίπεδο ολοκλήρωσης των δομών υποστήριξης.
Οι LPC1850/30/20/10 λειτουργούν σε συχνότητες CPU έως 180 MHz.Ο CPU ARM Cortex-M3 ενσωματώνει έναν αγωγό 3 σταδίων και χρησιμοποιεί μια αρχιτεκτονική Harvard με ξεχωριστές τοπικές οδηγίες και λεωφορεία δεδομένων καθώς και ένα τρίτο λεωφορείο για περιφερειακάΟ CPU ARM Cortex-M3 περιλαμβάνει επίσης μια εσωτερική μονάδα προαναζήτησης που υποστηρίζει την κερδοσκοπική διακλάδωση.
Το LPC1850/30/20/10 περιλαμβάνει έως 200 kB SRAM στο τσιπ, ένα quad SPI Flash Interface (SPIFI), ένα υποσύστημα State Configurable Timer (SCT), δύο υψηλής ταχύτητας ελεγκτές USB, Ethernet, LCD,Ελεγκτής εξωτερικής μνήμης, και πολλαπλά ψηφιακά και αναλογικά περιφερειακά.

Χαρακτηριστικά και οφέλη

■ Πυρήνας επεξεργαστή
◆ Επεξεργαστής ARM Cortex-M3, που λειτουργεί σε συχνότητες μέχρι 180 MHz.
◆ Ενσωματωμένη μονάδα προστασίας μνήμης (MPU) ARM Cortex-M3 που υποστηρίζει οκτώ περιοχές.
◆ ARM Cortex-M3 ενσωματωμένος Nested Vectored Interrupt Controller (NVIC).
◆ Εισαγωγή διακοπής (NMI) μη συγκαλυπτόμενη.
◆ JTAG και Serial Wire Debug, ανίχνευση σειρών, οκτώ σημεία διακοπής και τέσσερα σημεία παρακολούθησης.
◆ Ενισχυμένη υποστήριξη της ενότητας εντοπισμού (ETM) και του ενισχυμένου αποθηκευτικού αποθηκευτικού συστήματος εντοπισμού (ETB).
◆ Χρονοδιακόπτης του συστήματος.
■ Μνήμη στο τσιπ
◆ 200 kB SRAM για χρήση κώδικα και δεδομένων.
◆ Πολλαπλά μπλοκ SRAM με χωριστή πρόσβαση λεωφορείου.
◆ 64 kB ROM που περιέχει κώδικα εκκίνησης και προγράμματα οδήγησης λογισμικού.
◆ Μνήμη 32 bit που προγραμματίζεται μία φορά (OTP) για γενική χρήση.
■ Μονάδα παραγωγής ρολογιών
◆ Κρυστάλλινος ταλαντωτής με εύρος λειτουργίας από 1 MHz έως 25 MHz.
◆ 12 MHz εσωτερικός οσιλατήρας RC που έχει προσαρμοστεί σε ακρίβεια 1% σε σχέση με τη θερμοκρασία και
Η τάση.
◆ Κρυστάλλινος ταλαντωτής RTC πολύ χαμηλής ισχύος.
◆ Τρία PLL επιτρέπουν τη λειτουργία του CPU μέχρι τη μέγιστη ταχύτητα του CPU χωρίς την ανάγκη
Το δεύτερο PLL είναι αφιερωμένο στο High-speed USB, το
το τρίτο PLL μπορεί να χρησιμοποιηθεί ως ηχητικό PLL.
◆ Έκδοση ρολογιού.
■ Διαμορφώσιμα ψηφιακά περιφερειακά:
◆ Υποσύστημα ρυθμιζόμενου χρόνου κατάστασης (SCT) στο AHB.
◆ Το Global Input Multiplexer Array (GIMA) επιτρέπει τη διασταύρωση πολλαπλών εισροών και
εξόδους σε περιφερειακά όργανα που καθορίζονται από γεγονότα, όπως χρονόμετρα, SCT και ADC0/1.
■ Σειριακές διεπαφές:
◆ Quad SPI Flash Interface (SPIFI) με δεδομένα 1, 2 ή 4 bit με ταχύτητες έως και
52 MB ανά δευτερόλεπτο.
◆ 10/100T Ethernet MAC με διεπαφές RMII και MII και υποστήριξη DMA για υψηλή
Υποστήριξη για χρονογραφία IEEE 1588/προχωρημένο χρόνο
Σφραγισμός (IEEE 1588-2008 v2).
◆ Μια υψηλής ταχύτητας διεπαφή USB 2.0 Host/Device/OTG με υποστήριξη DMA και
υψηλής ταχύτητας PHY (USB0) στο τσιπ.
◆ Μια υψηλής ταχύτητας διεπαφή USB 2.0 Host/Device με υποστήριξη DMA, σε τσιπ
πλήρης ταχύτητας διασύνδεση PHY και ULPI με εξωτερική υψηλής ταχύτητας διασύνδεση PHY (USB1).
Το λογισμικό ηλεκτρικής δοκιμής της διεπαφής USB περιλαμβάνεται στο ROM USB stack.
◆ Τέσσερα 550 UART με υποστήριξη DMA: ένα UART με πλήρη διεπαφή μοντέμου· ένα
Η UART με διεπαφή IrDA. Τρία USART υποστηρίζουν συγχρονισμένο UART και ένα
διεπαφή έξυπνης κάρτας σύμφωνα με τις προδιαγραφές ISO7816.
◆ Μέχρι δύο ελεγκτές C_CAN 2.0B με ένα κανάλι ο καθένας.
Εξαιρεί τη λειτουργία όλων των άλλων περιφερειακών συσκευών που συνδέονται με την ίδια γέφυρα λεωφορείου Βλέπε
Σχήμα 1 και Σημείωση 1.
◆ Δύο ελεγκτές SSP με υποστήριξη FIFO και πολλαπλών πρωτοκόλλων.
υποστήριξη.
◆ Ένα Fast-mode Plus I2C-bus interface με λειτουργία οθόνης και με ανοικτή είσοδο/εξόδου
Υποστηρίζει ταχύτητες δεδομένων έως και
1 Mbit/s.
◆ Μια τυποποιημένη διεπαφή I2C-bus με λειτουργία οθόνης και τυποποιημένες πινές I/O.
◆ Δύο διεπαφές I2S με υποστήριξη DMA, η καθεμία με μία είσοδο και μία έξοδο.
