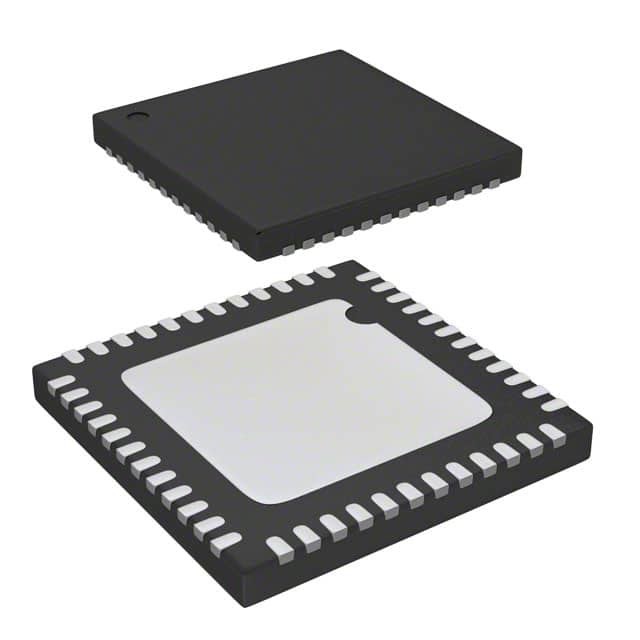

C8051F501-IM IC MCU 8BIT 64KB FLASH 48QFN Silicon Labs

Επισκόπηση συστήματος

Η οικογένεια συσκευών C8051F52x/F52xA/F53x/F53xA είναι πλήρως ολοκληρωμένες, χαμηλής ισχύος, μικτής σημασίας MCU σε ένα τσιπ. Τα επισημασμένα χαρακτηριστικά παρατίθενται κατωτέρω.1 για την επιλογή ειδικών χαρακτηριστικών του προϊόντος.

■ Μεγάλης ταχύτητας πυρήνας μικροελεγκτή συμβατός με το 8051 (έως 25 MIPS)

■ Ενσωματωμένη στο σύστημα, πλήρης ταχύτητας, μη ενοχλητική διεπαφή αποδιορθώσεων (στο τσιπ)
■ Αληθινός ADC 12 bit 200 ksps με αναλογικό πολλαπλασιαστή και έως και 16 αναλογικές εισόδους
■ Εσωτερικός ταλαντωτής προγραμματισμού ακρίβειας 24,5 MHz με εμβέλεια ±0.5% σε ολόκληρο το εύρος θερμοκρασιών και για τάσεις VDD μεγαλύτερες ή ίσες με την ελάχιστη ισχύ εξόδου του ρυθμιστή τάσης στο τσιπ στη χαμηλή ρύθμισηΟ ταλαντωτής είναι εντός του +1,0% για τάσεις VDD κάτω από αυτή τη ελάχιστη ρύθμιση εξόδου.
■ Μέχρι 7680 bytes μνήμης Flash στο τσιπ
■ 256 bytes RAM στο τσιπ
■ Βελτιωμένες UART και SPI σειριακές διεπαφές που εφαρμόζονται σε υλικό
■ LIN 2.1 περιφερειακό (πλήρως συμβατό προς τα πίσω, master και slave mode)
■ Τρεις χρονοδιακόπτες 16 bit γενικής χρήσης
■ Προγραμματιζόμενη συστοιχία μετρητών/χρονοδιακόπων (PCA) με τρεις μονάδες λήψης/συγκρίσεως και λειτουργία Watchdog Timer
■ Εναρμόνιση ενεργείας στο τσιπ, οθόνη VDD και αισθητήρας θερμοκρασίας
■ Συγκριτής τάσης σε τσιπ
■ Μέχρι 16 θύρες I/O

Αναλογικά περιφερειακά

- 12-bit ADC
• Προγραμματισμένη απόδοση έως 200 kps
• Μέχρι 6/16 εξωτερικών εισροών
• Γεννήτρια διακοπών που εξαρτάται από τα δεδομένα
• Ενσωματωμένος αισθητήρας θερμοκρασίας
- Συγκριτικός
• Προγραμματισμένη υστερέση και χρόνος απόκρισης
• Προσαρμόζεται ως πηγή αφύπνισης ή επαναφοράς
• Χαμηλό ρεύμα
- Ανιχνευτής POR/Brownout.
- Σημαντική τάση 1.5 και 2.2 V (προγραμματισμένη)
Επεξεργασία ελαττωμάτων στο τσιπ
- Το κύκλωμα αποδιορθώσεων στο τσιπ διευκολύνει την πλήρη ταχύτητα, μη ενοχλητική αποδιορθώσεις στο σύστημα (Δεν απαιτείται προσομοιωτής)
- Παρέχει σημεία διακοπής, μεμονωμένο βήμα
- Ελέγξτε / τροποποιήστε μνήμες και μητρώα
- Ολοκληρωμένο κιτ ανάπτυξης
Η τάση τροφοδοσίας 2.0 έως 5.25 V
- Ενσωματωμένος ρυθμιστής LDO
Ηλεκτρονικός πυρήνας υψηλής ταχύτητας 8051 μC
- Αρχιτεκτονική εντολών με αγωγό: εκτελεί το 70% των εντολών σε 1 ή 2 ρολόγια συστήματος
- Μέχρι 25 MIPS με ρολόι συστήματος 25 MHz
- Διευρυμένος χειριστής διακοπών
Μνήμη
- 8/4/2 kB Flash; In-system byte προγραμματιζόμενο σε 512 byte sectors
- 256 bytes εσωτερική μνήμη δεδομένων RAM
Ψηφιακά περιφερειακά
- 16/6 θύρες I/O, σπρώξιμο ή ανοικτή αποχέτευση, αντοχή 5 V
- Εργαλεία SPITM, και UART σειριακή θύρα
- LIN 2.1 Ελεγκτής (Master and Slave capable); δεν απαιτείται κρυστάλλινος
- Τρεις γενικοί 16-bit μετρητές/χρονοδιακόπτες
- Προγραμματιζόμενη συστοιχία μετρητών/χρονοδιακόπων 16 bit με τρεις ενότητες λήψης/συγκρίσεως, WDT
Πηγές ρολογιού
- Εσωτερικοί ταλαντωτές: 24,5 MHz ± 0,5% ακρίβεια υποστηρίζει λειτουργία UART και LIN-Master
- Εξωτερικός ταλαντωτής: Κρυστάλλινος, RC, C, ή Clock (1 ή 2 συνθήκες πιν)
- Μπορεί να αλλάξει ανάμεσα σε πηγές ρολογιού στην πτήση
Συσκευές
- 10-Pin DFN (3 x 3 mm)
- 20 πιν QFN (4 x 4 mm)
- 20 πιν TSSOP
Αεροπορικά οχήματα
- Περιοχή θερμοκρασίας: ¥40 έως +125 °C
