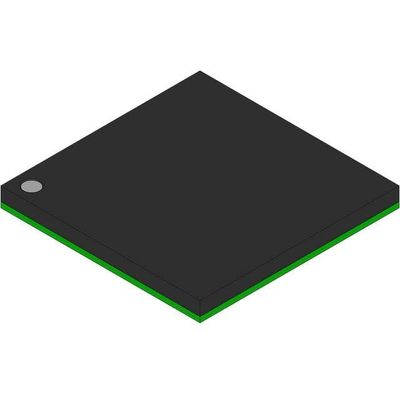

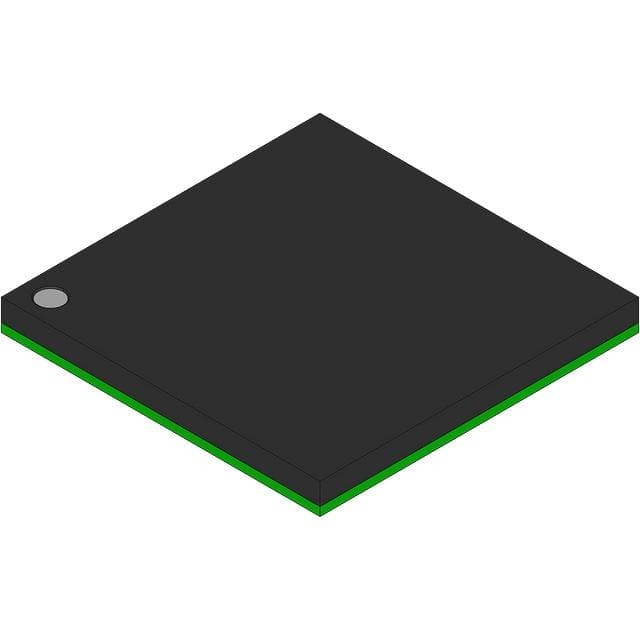

MCF52256VN80 IC MCU 32B 256KB FLASH 144MAPBGA Ανεξάρτητος ημιαγωγός

Σύνοψη

Το κεφάλαιο αυτό παρέχει μια επισκόπηση των χαρακτηριστικών των μικροεπεξεργαστών, συμπεριλαμβανομένων των κύριων λειτουργικών συστατικών.

Βασικά χαρακτηριστικά

Στο σχήμα 1.1 παρουσιάζεται ένα διάγραμμα των MCF528x και MCF521x.
• Στατικός επεξεργαστής RISC μεταβλητού μήκους ColdFire έκδοση 2
∆ Στατική λειτουργία
Η διεύθυνση 32-bit και η διαδρομή δεδομένων στο τσιπ
Διάταξη του Δ.Σ.
16 γενικής χρήσης μητρώα δεδομένων και διευθύνσεων 32 bit
️ ColdFire ISA_A με επεκτάσεις για να υποστηρίξει το μητρώο δείκτη στοίβας χρήστη και τέσσερις νέες οδηγίες για βελτιωμένη επεξεργασία bit
Ενα ενισχυμένη μονάδα πολλαπλασιαστικής συσσώρευσης (EMAC) με τέσσερις συσσωρευτές 48-bit για υποστήριξη αλγορίθμων επεξεργασίας σήματος 32-bit
- Απαγορευμένη αποκωδικοποίηση εντολών που επιτρέπει υποστήριξη 68K
• Υποστήριξη αποδιορθώσεων συστήματος
∆ Ακολουθία σε πραγματικό χρόνο για τον προσδιορισμό της δυναμικής διαδρομής εκτέλεσης
Διάταξη αποδιορθώσεως υποβάθρου (BDM)
Η υποστήριξη αποδιορθώσεων σε πραγματικό χρόνο, με ένα ορατό από τον χρήστη μητρώο σημείων διακοπής υλικού (PC και διεύθυνση με προαιρετικά δεδομένα) που μπορεί να ρυθμιστεί σε ένα ή δύο επίπεδα ενεργοποίησης
• Μνήμες στο τσιπ
️ 2-Kbyte cache, ρυθμιζόμενο ως cache μόνο για εντολές, μόνο για δεδομένα ή split I/D cache
¢ SRAM με διπλή θύρα 64 Kbyte σε εσωτερικό λεωφορείο CPU, προσβάσιμο από κύριους και μη βασικούς λεωφορείους
(π.χ. DMA, FEC) με υποστήριξη παροχής ηλεκτρικής ενέργειας σε αναμονή
512 Kbyte διασταυρωμένης μνήμης Flash που υποστηρίζει πρόσβαση 2-1-1-1
(256 Kbytes για το MCF5281 και το MCF5214, χωρίς Flash για το MCF5280)
Το προϊόν αυτό ενσωματώνει την τεχνολογία SuperFlash® με άδεια από την SST.
• Διαχείριση ενέργειας
∆ Πλήρως στατική λειτουργία με λειτουργία αναπαύσεως του επεξεργαστή και λειτουργίες διακοπής ολόκληρου του τσιπ
∙ Πολύ γρήγορη ανταπόκριση σε διακοπές από τη λειτουργία ύπνου χαμηλής ισχύος (συνάρτηση αφύπνισης)
∆ Ενεργοποίηση ή απενεργοποίηση του ρολογιού για κάθε περιφερειακό όταν δεν χρησιμοποιείται
• Ταχύς ελεγκτής Ethernet (FEC) (δεν διατίθεται στα MCF5214 και MCF5216)
Δυνατότητα 10BaseT, μισό ή πλήρες διπλό
Δυνατότητα 100BaseT, full-duplex με μισή ή περιορισμένη απόδοση
∆ Επεκπεραίωση και λήψη FIFO στο τσιπ
Εγκατασκευασμένος ειδικός ελεγκτής DMA
∆εσποινιστές
∆εν εξαρτώνται από τα μέσα ενημέρωσης διεπαφή (MII) προς δέκτη (PHY)
• Μονάδα FlexCAN 2.0B
Περιλαμβάνει όλα τα υπάρχοντα χαρακτηριστικά της μονάδας Freescale TouCAN
Πλήρης εφαρμογή της προδιαγραφής πρωτοκόλλου CAN έκδοση 2.0B
∆ Τυποποιημένα δεδομένα και απομακρυσμένα πλαίσια (μέχρι 109 bits)
∆ Επεκτεινόμενα δεδομένα και απομακρυσμένα πλαίσια (έως 127 bits)
Διάρκεια δεδομένων 0 8 bytes
ΠΡΟΓΡΑΜΜΜΑΤΙΚΗ ΜΠΙΤ
∆ έως 16 μμ μπουφέρα μηνυμάτων
️ Διαμορφώσιμος ως δέκτης (Rx) ή ως εκπέμπτης (Tx)
∆ Υποστήριξη τυποποιημένων και εκτεταμένων μηνυμάτων
Ο μη χρησιμοποιούμενος χώρος μπουφέρα μηνυμάτων (MB) μπορεί να χρησιμοποιηθεί ως χώρος RAM γενικής χρήσης
Δυνατότητα λειτουργίας μόνο ακρόασης
∆ ∆ ∆ ∆ ∆
Χωρίς σημάδια ανάγνωσης/γράφησης
Τρία προγραμματιζόμενα μητρώα μάσκας
∆ Παγκόσμιος (για τα ΜΜ 0-13)
Ειδικό για το MB14
Ειδικό για το MB15
∆οργανωτέο σύστημα πρώτης μετάδοσης: χαμηλότερος αναγνωριστικός αριθμός ή χαμηλότερος αριθμός αποθέματος ασφαλείας
Χρονοδιαγραφή βασισμένη σε χρονοδιακόπτη 16 bits
Ο χρόνος του παγκόσμιου δικτύου, συγχρονισμένος με ένα συγκεκριμένο μήνυμα
∆ Προγραμματιστέες λειτουργίες Ε/Υ
∙ Διακοπές που μπορούν να μασκαριστούν
• Τρεις καθολικοί ασύγχρονοι/σύγχρονοι δέκτες-αποδέκτες (UART)
Ονομασία του οχήματος
Διακοπή της λογικής ελέγχου
∙ Διακοπές που μπορούν να μασκαριστούν
∆ στήριξη της DMA
Τα μορφότυπα δεδομένων μπορούν να είναι 5, 6, 7 ή 8 bits με ζευγάρι, ζευγάρι ή χωρίς ισοτιμία
Μέχρι και 2 stop bits σε αυξήσεις 1/16
Δυναμίες ανίχνευσης σφαλμάτων
Η υποστήριξη modem περιλαμβάνει γραμμές request-to-send (URTS) και clear-to-send (UCTS) για δύο UART.
∆ Διαβίβαση και λήψη αποθηκών FIFO
• Μονάδα I2C
∆ Διασύνδεση λεωφορείου διασύνδεσης για EEPROM, ελεγκτές LCD, μετατροπείς A/D και πληκτρολόγια
Πλήρως συμβατό με το βιομηχανικό πρότυπο I2C bus
Η λειτουργία Master ή Slave υποστηρίζει πολλαπλά αφεντικά
∆ Αυτοματοποιημένη παραγωγή διακοπών με προγραμματιζόμενο επίπεδο
• Συνεχής περιφερειακή διεπαφή σε ουρά (QSPI)
∆ full-duplex, τρισύρματες συγχρονικές μεταφορές
️ Διατίθενται έως τέσσερις επιλογές τσιπ
Δραστηριότητα μόνο στη λειτουργία master mode
∆ Προγραμματιζόμενες ταχύτητες master bit
∆ Μέχρι 16 προγραμματισμένες μεταφορές
• Μετατροπέας αναλογικού σε ψηφιακό σε ουρά (QADC)
8 άμεσα ή έως 18 πολλαπλών αναλογικών καναλιών εισόδου
Διάταξη 10 bit +/- 2 μετρήσεις ακρίβειας
Ο χρόνος μετατροπής είναι τουλάχιστον 7 μS.
Εσωτερικό δείγμα και αποθήκευση
∆ Προγραμματισμένος χρόνος δειγματοληψίας εισόδου για διάφορες παρεμπόδιες πηγών
Δύο ουρές εντολών μετατροπής με συνολικά 64 καταχωρήσεις
Δυνατότητα υποκατάταξης με τη χρήση μηχανισμού παύσης
️ Συμπλήρωση ουράς και παύση διακοπών λογισμικού διαθέσιμες και στις δύο ουρές
Οι δείκτες ουράς δείχνουν την τρέχουσα θέση για κάθε ουρά
Οδηγίες σχετικά με την προστασία των καταναλωτών
∆ Εξωτερική άκρη σκανδάλη και κλειστή σκανδάλη
∆ιακόμετρο περιόδου/διαστήματος, εντός μονάδας QADC [Ακολουθία 1 και 2]
Διοίκηση λογισμικού
∆ιαδικασία ενιαίας ή συνεχούς ανίχνευσης ουρών
Τα δεδομένα εξόδου είναι ευανάγνωστα σε τρεις μορφές:
Δικαίωμα δικαιολογημένο
Αριστερά δικαιολογημένη υπογραφή
Αριστερά δικαιολογημένη μη υπογεγραμμένη
Τα αχρησιμοποίητα αναλογικά κανάλια μπορούν να χρησιμοποιηθούν ως ψηφιακές I/O
Εφαρμόστηκε διαμόρφωση χαμηλού αριθμού καρτών
• Τέσσερις χρονόμετροι DMA 32 bit
️ 15-ns ανάλυση στα 80 MHz (66 MHz για MCF5214 και MCF5216)
- Προγραμματιζόμενες πηγές εισόδου ρολογιού, συμπεριλαμβανομένης μιας επιλογής εξωτερικού ρολογιού
Προγραμματιζόμενος προεπιλογητής
Δυνατότητα λήψης εισροών με προγραμματιζόμενο άκρο σκανδάλη στην καρφίτσα εισόδου
— Output-compare with programmable mode for the output pin
Διάφορες λειτουργίες λειτουργίας
∆Μασκωτές διακοπές κατά τη συλλογή εισόδου ή τη σύγκριση αναφοράς
Δυνατότητα ενεργοποίησης DMA κατά τη συλλογή εισροών ή σύγκριση αναφοράς
• Δύο χρονόμετρα γενικής χρήσης 4 καναλιών
4 16bit καταγραφή εισόδου/εξόδου σε σύγκριση με κανάλια ανά χρονόμετρο
Αρχιτεκτονική 16 bit
Προγραμματιζόμενος προεπιλογητής
∆ πλάτος παλμού μεταβλητό από μικροδευτερόλεπτα σε δευτερόλεπτα
∆ Μονάδικος συσσωρευτής παλμών 16 bit
Δυνατότητα εκκίνησης από εσωτερική μνήμη Flash ή από εξωτερικές μνήμες 8, 16 ή 32 bit.
