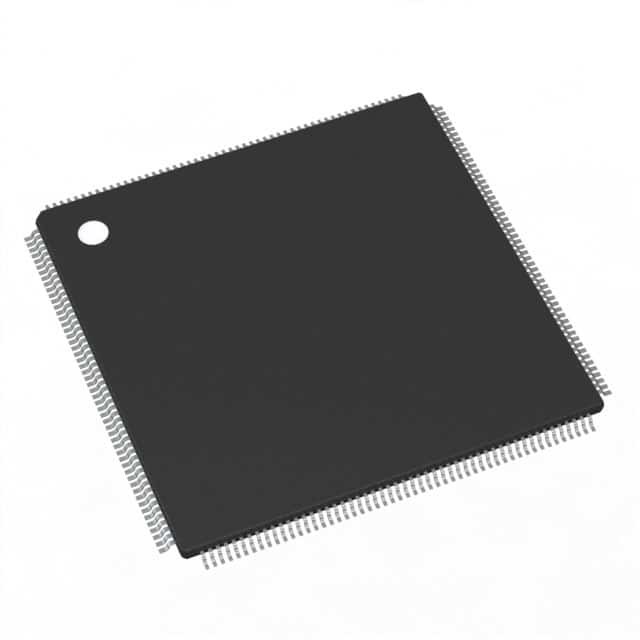

SPC5645BF0VLT1R IC MCU 32BIT 2MB FLASH 208TQFP N✖P USA Inc.

Ο Qorivva MPC5645S αντιπροσωπεύει μια νέα γενιά μικροελεγκτών 32 bit που στοχεύουν σε εφαρμογές ομαδικών οργάνων αυτοκινήτου με ένα μόνο τσιπ.Οι συσκευές MPC5645S αποτελούν μέρος της οικογένειας συσκευών MPC56xxS που βασίζονται στην Power Architecture®. This family has been designed with an emphasis on providing cost-effective and high quality graphics capabilities in order to satisfy the increasing market demand for color Thin Film Transistor (TFT) displays within the vehicle cockpitΟι παραδοσιακές λειτουργίες ομάδας, όπως ο κινητήρας μετρήσεων, ο μετρητής πραγματικού χρόνου και η παραγωγή ήχου, είναι επίσης ενσωματωμένες σε κάθε συσκευή.

Κατάλογος χαρακτηριστικών
• Διπλή έκδοση, 32-bit Power Architecture Book E συμβατή
Σύνθετο πυρήνα CPU (e200z4d)
Μονάδα Διαχείρισης Μνήμης (MMU)
4 KB, μνήμη αποθήκευσης εντολών 2/4 οδών
• 2 MB μνήμη flash ECC στο τσιπ με:
Ελεγκτής μνήμης flash
∆αμάντες προεπιλογής
• 64 KB ECC SRAM στο τσιπ
• 1 MB on-chip μη ECC γραφική SRAM με δύο θύρες
ελεγκτής γραφικής SRAM
• Μονάδα Προστασίας Μνήμης (MPU) με έως και 16 περιγραφείς περιοχής
και 32 byte περιφέρειας granularity για να παρέχει βασική
Άδεια πρόσβασης στη μνήμη και διασφάλιση διαχωρισμού
μεταξύ διαφορετικών κωδικών και δεδομένων
• Διακόπτης ελέγχου (INTC) με 181 περιφερειακό
Διακοπές πηγών και οκτώ διακοπές λογισμικού
• Δύο κυκλώματα κλειδώματος φάσης με διαμόρφωση συχνότητας (FMPLL)
Το κύριο FMPLL (FMPLL0) παρέχει ρολόι συστήματος έως 125 MHz
∆ιατίθεται η βοηθητική FMPLL (FMPLL1) για χρήση ως υποκατάστατο,
μεμονωμένη ή μη μεμονωμένη πηγή ρολογιού σε
Μονούλες eMIOS, QuadSPI και ως εναλλακτικό ρολόι στο DCU
και DCU-Lite για την παραγωγή ρολογιού των pixel
• Η αρχιτεκτονική διασταυρούμενου διακόπτη επιτρέπει την ταυτόχρονη πρόσβαση περιφερειακών συσκευών,
μνήμη flash ή μνήμη RAM από πολλαπλές λεωφορείες
πλοίαρχοι
• 16 κανάλια ενισχυμένο ελεγκτή άμεσης πρόσβασης στη μνήμη (eDMA)
με πολλαπλές πηγές αιτήσεων μεταφοράς που χρησιμοποιούν DMA
πολλαπλασιαστής καναλιών
• Μονάδα Βοήθειας εκκίνησης (BAM) με 8 KB αφιερωμένη ROM για ενσωματωμένες
Ο κώδικας εκκίνησης υποστηρίζει επιλογές εκκίνησης, συμπεριλαμβανομένων
λήψη κώδικα εκκίνησης μέσω σειριακής σύνδεσης (CAN ή SCI)
• Δύο μονάδες ελέγχου οθόνης (DCU3 και DCULite)
Δίσκος έως δύο οθόνων TFT LCD έως XGA
Αποφάσεις
• Χρονιστικός ελεγκτής (TCON) και διεπαφή RSDS για τη μονάδα DCU3
• 2D OpenVG 1.1 και επιταχυντής γραφικών ράστερ (GFX2D)
• Μονάδα Εισόδου Βίντεο (VIU2) που υποστηρίζει 8/10-bit ITU656
είσοδος βίντεο, μετατροπή YUV σε RGB, μείωση κλίμακας βίντεο,
αποσύνδεση, ρύθμιση αντίθεσης και ρύθμιση φωτεινότητας.
• Ελεγκτής DRAM που υποστηρίζει DRAM DDR1, DDR2 και LPDDR1
• Ελεγκτής κινητήρα βήματος (SMC)
Διοικητές υψηλού ρεύματος για έως έξι μετρήσεις οργάνων
σε πλήρη διαμόρφωση διπλής γέφυρας H
∆οντήρας επιστροφής στο μηδέν και ανίχνευση στάθμισης
∆ ανίχνευση βραχυκυκλώματος σταπ-κινητήρα
• Μονάδα γεννήτριας ήχου (SGM)
️ Μικρατήρας 4 καναλιών
Υποστηρίζει αναπαραγωγή κυμάτων PCM και συνθετικούς τόνους
Δικαιούχες εξόδους PWM ή I2S
• Δύο μονάδες 16 καναλιών με ενισχυμένο μοντελοποιημένο σύστημα εισόδου-έκδοσης (eMIOS)
Υποστηρίζει ένα εύρος 16-bit Input Capture, Output Compare, Pulse
Διαμόρφωση πλάτους και αποκωδικοποίηση τετραγωνισμού
λειτουργίες
• 10bit αναλογικός-ψηφιακός μετατροπέας (ADC)
με μέγιστο χρόνο μετατροπής 1 μs
∆ έως 20 εσωτερικά κανάλια
∆ έως 8 εξωτερικά κανάλια
• Τρεις Deserial Serial Peripheral Interface (DSPI) μονάδες
για πλήρη διπλή, συγχρονισμένη επικοινωνία με
εξωτερικές συσκευές
• Ελεγκτής σειριακής μνήμης flash QuadSPI (Συνεχίζεται...)
