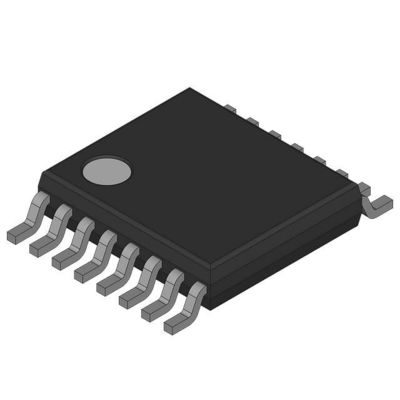

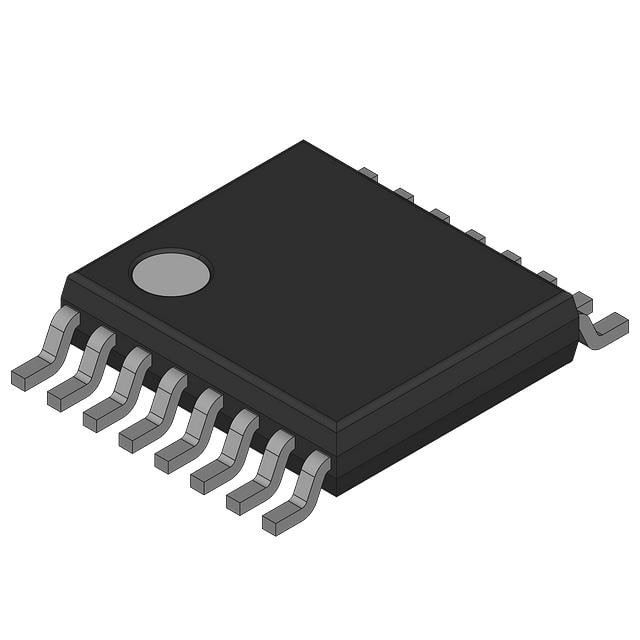

MC908QY4ACDTE IC MCU 8BIT 4KB FLASH 16TSSOP Ελεύθερος ημιαγωγός

Γενική περιγραφή

Εισαγωγή
Ο MC68HC908QY4A είναι μέλος της χαμηλού κόστους, υψηλής απόδοσης οικογένειας M68HC08 μονάδων μικροελέγχου 8 bit (MCU).Όλες οι MCU της οικογένειας χρησιμοποιούν την αναβαθμισμένη μονάδα κεντρικού επεξεργαστή M68HC08 (CPU08) και είναι διαθέσιμες με διάφορες μονάδες., μεγέθη και τύπους μνήμης και τύπους πακέτων.

Χαρακτηριστικά

Τα χαρακτηριστικά περιλαμβάνουν:
• Κέντρο CPU υψηλής απόδοσης M68HC08
• Πλήρως συμβατός προς τα πάνω κωδικός αντικειμένου με την οικογένεια M68HC05
• τάσεις λειτουργίας 5V και 3V (VDD)
• Λειτουργία εσωτερικού λεωφορείου 8 MHz σε 5 V, 4 MHz σε 3 V
• Εσωτερικός ταλαντωτής
Δραστηριότητα εσωτερικής λεωφορείας 1 MHz, 2 MHz ή 3,2 MHz
Δυνατότητα εξοπλισμού 8 bit
∆ ± 25% μη κορυφωμένα
∆ιακόμωση σε περίπου 0,4% (1)
• Περιοχή κρυστάλλινου ταλαντωτή που επιλέγεται από λογισμικό, 32·100 kHz, 1·8 MHz και 8·32 MHz
• Προγραμματισμένο ρολόι εισόδου είτε από εσωτερική είτε από εξωτερική πηγή
• Αυτόματη αφύπνιση από τη δυνατότητα STOP χρησιμοποιώντας ειδική εσωτερική πηγή ρολογιού RC ή λεωφορείου 32 kHz
• Εφαρμογή προγραμματισμένης μνήμης FLASH στο τσιπ
∆ΕΝΤΕΡΟΣ: ΔΕΝΤΕΡΟ
️ Η μόνιτορ ROM που περιέχει προγράμματα / διαγραφές που μπορούν να καλούνται από τον χρήστη
Ασφάλεια Flash (2)
• Μνήμη τυχαίας πρόσβασης (RAM) στο τσιπ
• Μονάδα διεπαφής χρονοδιακόπτη (TIM) 2 καναλιών, 16 bit
• 6 κανάλια, 10bit αναλογικός-ψηφιακός μετατροπέας (ADC) με εσωτερικό κανάλι αναφοράς εύρους ζώνης (ADC10)
• Μέχρι 13 αμφίδρομες γραμμές εισόδου/εξόδου (I/O) και μία μόνο εισροή:
6 μοιράζονται με την KBI
6 μοιράζονται με την ADC
Δύο μοιράζονται με την TIM
∆ Μια είσοδος μοιράζεται μόνο με την IRQ
∆ Ικανότητα υψηλού ρεύματος απορροφητήρα/πηγή σε όλες τις καρφίτσες πόρτου
∆ Επιλέξιμες αντλίες σε όλες τις θύρες, επιλέξιμες σε βάση μεμονωμένου bit
Δυνατότητα τριών καταστάσεων σε όλες τις καρφίτσες πόρτου
• Διακοπή πληκτρολογίου 6 bit με λειτουργία αφύπνισης (KBI)
Προγραμματίζεται για ανίχνευση ανόδου/κατάρριψης ή υψηλού/χαμηλού επιπέδου
• Χαρακτηριστικά της μονάδας χαμηλής τάσης:
Το σημείο εκκίνησης που επιλέγεται από το λογισμικό
• Τμήματα προστασίας του συστήματος:
∆ Ελεγκτής της ορθής λειτουργίας του υπολογιστή (COP)
Διάγνωση χαμηλής τάσης με επαναφορά
- Απαγορευμένη ανίχνευση κωδικού λειτουργίας με επαναφορά.
️ Ανίχνευση παράνομης διεύθυνσης με επαναφορά
• Εξωτερική ασύγχρονη καρφίτσα διακοπής με εσωτερική ανάκαμψη (IRQ) που μοιράζεται με καρφίτσα εισόδου γενικής χρήσης
• Master asynchronous reset pin με εσωτερική ανάκαμψη (RST) που μοιράζεται με γενική είσοδο / έξοδο (I / O) pin
• Μητρώα Ε/Υ με χαρτογράφηση μνήμης
• Τρόποι στάσης και αναμονής εξοικονόμησης ενέργειας
• MC68HC908QY4A, MC68HC908QY2A και MC68HC908QY1A διατίθενται σε αυτές τις συσκευασίες:
∆ύο πλαστικές συσκευασίες σε σειρά (PDIP) 16 πινών
Πλάκα 16 πιν μικροδιαγράμματος ολοκληρωμένου κυκλώματος (SOIC)
- 16 πιν λεπτές συσκευασίες μικρού περιγράμματος (TSSOP)
• MC68HC908QT4A, MC68HC908QT2A και MC68HC908QT1A διατίθενται σε αυτές τις συσκευασίες:
️ 8-πιν PDIP
️ 8-pin SOIC
∆ύο πινάκια χωρίς μόλυβδο (DFN)
