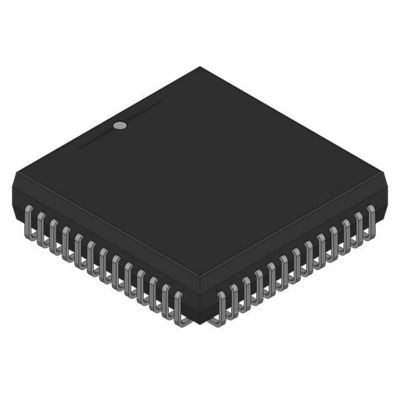

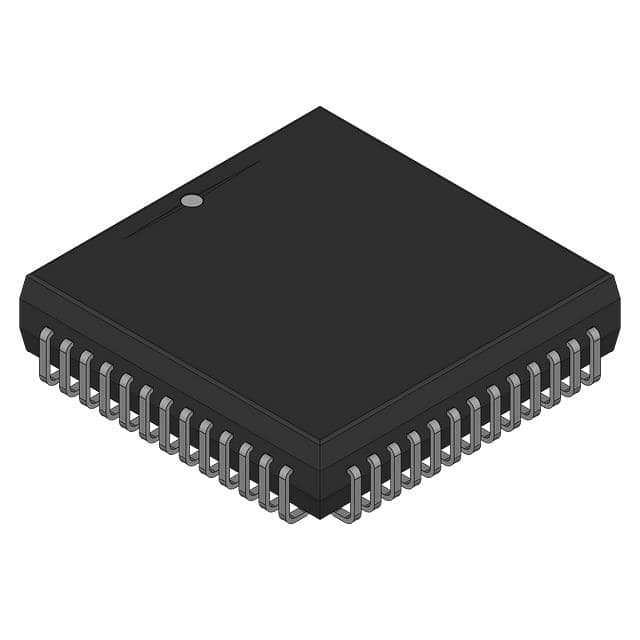

MC908AS32ACFNE IC MCU 8BIT 32KB FLASH 52PLCC Ελεύθερος ημιαγωγός

Γενική περιγραφή

1.1 Εισαγωγή
Ο MC68HC908AP64 είναι μέλος της χαμηλού κόστους, υψηλής απόδοσης M68HC08 Οικογένειας 8-bit
Μικροελεγκτικές μονάδες (MCU). Όλες οι MCU της οικογένειας χρησιμοποιούν την αναβαθμισμένη μονάδα κεντρικού επεξεργαστή M68HC08 (CPU08) και είναι διαθέσιμες με διάφορες ενότητες, μεγέθη και τύπους μνήμης και τύπους πακέτων.

1.2 Χαρακτηριστικά

Τα χαρακτηριστικά του MC68HC908AP64 περιλαμβάνουν τα ακόλουθα:
• Αρχιτεκτονική υψηλών επιδόσεων M68HC08
• Πλήρως συμβατός προς τα πάνω κωδικός αντικειμένου με τις οικογένειες M6805, M146805 και M68HC05
• Μέγιστη εσωτερική συχνότητα λεωφορείου:
8 MHz σε τάση λειτουργίας 5V ή 3V
• Επιλογές εισαγωγής ρολογιού:
∆ RC-οσιλατήρας
️ Κρυστάλλινος ταλαντωτής 32 kHz με εσωτερικό PLL 32MHz
• Μνήμη Flash με ασφάλεια
62.368 bytes για MC68HC908AP64
32 768 bytes για το MC68HC908AP32
16 384 bytes για MC68HC908AP16
8192 bytes για MC68HC908AP8
• RAM στο τσιπ
️ 2,048 bytes για MC68HC908AP64 και MC68HC908AP32
- 1,024 bytes για MC68HC908AP16 και MC68HC908AP8
• Δύο 16-bit, 2 κανάλια μονάδες διασύνδεσης χρονόμετρου (TIM1 και TIM2) με επιλογή λήψης εισόδου,
συγκρίνουν την έξοδο και την ικανότητα PWM σε κάθε κανάλι
• Μονάδα χρονολογικής βάσης
• Μονάδα διασύνδεσης σειριακών επικοινωνιών 1 (SCI)
• Μονάδα διασύνδεσης σειριακών επικοινωνιών 2 (SCI) με κωδικοποιητή/αποκωδικοποιητή υπέρυθρου (IR)
• Μονάδα διασύνδεσης περιφερειακών συσκευών κατά σειρά (SPI)
• Σύστημα διαχείρισης λεωφορείου (SMBus), έκδοση 1.0/1.1 (multi-master IIC bus)
• 8 κανάλια, 10bit αναλογικός-ψηφιακός μετατροπέας (ADC)
• IRQ1 εξωτερική καρφίτσα διακοπής με ενσωματωμένο pullup
• Εξωτερική καρφίτσα διακοπής IRQ2 με προγραμματισμένη ανάκαμψη
• 8-bit πύλη αφύπνισης πληκτρολογίου με ενσωματωμένη αντλία
• 32 πινές εισόδου/εξόδου γενικής χρήσης (I/O):
∆ 31 πινές I/O κοινής λειτουργίας
8 οδηγοί LED (απορριπτήρας)
Διάταξη 6×25mA ανοικτής αποχέτευσης
• Σχεδιασμός χαμηλής κατανάλωσης (πλήρως στατικό με λειτουργίες στάσης και αναμονής)
• Κύλινδρο επαναφοράς (με ενσωματωμένη αντλία) και επαναφορά ενεργοποίησης
• Τμήματα προστασίας του συστήματος
Ο προαιρετικός υπολογιστής που λειτουργεί σωστά (COP) επαναφορά, που τροφοδοτείται από εσωτερικό ταλαντωτή RC
Η ανίχνευση χαμηλής τάσης με προαιρετική επαναφορά ή διακοπή
- Απαγορευμένη ανίχνευση κωδικού λειτουργίας με επαναφορά.
️ Ανίχνευση παράνομης διεύθυνσης με επαναφορά
• 48-pin low quad flat pack (LQFP), 44-pin quad flat pack (QFP), και 42-pin shrink dual-in-line
πακέτο (SDIP)
• Ειδικά χαρακτηριστικά του MC68HC908AP64 σε SDIP 42 πινών είναι:
- 30 μονάδες γενικής χρήσης μόνο
∆ Εξωτερική διακοπή μόνο στο IRQ1
Τα χαρακτηριστικά της CPU08 περιλαμβάνουν τα ακόλουθα:
• Βελτιωμένο μοντέλο προγραμματισμού HC05
• εκτεταμένες λειτουργίες ελέγχου κυκλώματος
• 16 τρόποι διευθέτησης (οκτώ περισσότεροι από τον HC05)
• 16-bit καταχωρητής δείκτη και δείκτης στοίβας
• Μεταφορά δεδομένων από μνήμη σε μνήμη
• Γρήγορη διδασκαλία πολλαπλασιασμού 8×8
• Γρήγορη εντολή διαίρεσης 16/8
• Διδασκαλία δεκαδικών γραμμών με δυαδική κωδικοποίηση (BCD)
• Βελτιστοποίηση για εφαρμογές ελεγκτή
• Αποτελεσματική υποστήριξη της γλώσσας C
