XC226796F66LACKXUMA1 IC MCU 16/32B 768KB FLSH 100LQFP Infineon Technologies

Γενικές πληροφορίες για τη συσκευή

Τα παράγωγα XC226x είναι μέλη υψηλών επιδόσεων της οικογένειας Infineon XC2000 των πλήρως εξοπλισμένων μικροελεγκτών CMOS με ένα μόνο τσιπ.Αυτές οι συσκευές επεκτείνουν τη λειτουργικότητα και την απόδοση της οικογένειας C166 όσον αφορά τις οδηγίες (μονάδα MAC)Συνδυάζουν υψηλή απόδοση CPU (έως 66 εκατομμύρια εντολές ανά δευτερόλεπτο) με υψηλή περιφερειακή λειτουργικότητα και βελτιωμένες δυνατότητες IO.Οι βελτιστοποιημένες περιφερειακές συσκευές μπορούν να προσαρμοστούν στις απαιτήσεις της εφαρμογής με ευέλικτο τρόποΑυτά τα παράγωγα παρέχουν επίσης δημιουργία ρολογιού μέσω PLL και εσωτερικών ή εξωτερικών πηγών ρολογιού, καθώς και διάφορες ενότητες μνήμης στο τσιπ, όπως το πρόγραμμα Flash, η RAM προγράμματος και η RAM δεδομένων.

Σύνοψη των χαρακτηριστικών

Για μια γρήγορη επισκόπηση ή αναφορά, οι ιδιότητες του XC226x ς παρατίθενται εδώ με συμπυκνωμένο τρόπο.
• Υψηλής απόδοσης 16-bit CPU με 5-Stage Pipeline
Ο χρόνος κύκλου εντολής 15 ns με ρολόι CPU 66 MHz (εκτέλεση ενός κύκλου)
1 κύκλος 32-bit προσθήκη και αφαίρεση με αποτέλεσμα 40-bit
1 πολλαπλασιασμός κύκλου (16 × 16 bit)
Οδηγίες πολλαπλασιασμού και συσσώρευσης (MAC) 1 κύκλου
Χώρος διαίρεσης (32 / 16 bit) σε 21 κύκλους
Επεκτεινόμενες εγκαταστάσεις χειρισμού μπιτ Μπούλ
∆ Εκτέλεση άλματος μηδενικού κύκλου
Οδηγίες για την υποστήριξη των HLL και των λειτουργικών συστημάτων
∆ιαχείριση βασισμένη σε μητρώο με πολλαπλές τράπεζες μητρώων μεταβλητών
Υποστήριξη ταχείας αλλαγής περιεχομένου με δύο πρόσθετες τράπεζες τοπικών μητρώων
16 MBytes Συνολικός γραμμικός χώρος διευθύνσεων για κώδικα και δεδομένα
1024 bytes σε τσιπ (συμβατό με την οικογένεια C166)
• Σύστημα διακοπής 16 επιπέδων προτεραιότητας με έως 87 πηγές, επιλέξιμες εξωτερικές εισροές
για τη δημιουργία διακοπών και την αφύπνιση, δείγματο έως 15 ns
• Εγκαταστάσεις μεταφοράς δεδομένων ενιαίου κύκλου με 8 κανάλια διακοπής
Περιφερειακός ελεγκτής γεγονότων (PEC), 24-bit δείκτες καλύπτουν το συνολικό χώρο διευθύνσεων
• Παραγωγή ρολογιού από εσωτερικές ή εξωτερικές πηγές ρολογιού,
μέσω PLL στο τσιπ ή μέσω Prescaler
• Ενότητες μνήμης στο τσιπ
1 Kbyte σε τσιπ Stand-By RAM (SBRAM)
2 Kbytes On-Chip Dual-Port RAM (DPRAM)
16 Kbytes On-Chip Data SRAM (DSRAM)
∆ έως και 64 Kbytes on-chip πρόγραμμα/δεδομένα SRAM (PSRAM)
Μέχρι 768 Kbyte μνήμη προγραμμάτων στο τσιπ (μνήμη flash)
• Περιφερειακές ενότητες στο τσιπ
Δύο συγχρονιζόμενοι μετατροπείς A/D με συνολικά 16 κανάλια, 10bit ανάλυση,
Χρόνος μετατροπής έως 1,2 μs, προαιρετική προεπεξεργασία δεδομένων (μείωση δεδομένων,
Έλεγχος εμβέλειας)
 16 κανάλια Γενικής Σκοπής Συλλογή/Συγκρίσεις (CAPCOM2)
∆ έως τέσσερις μονάδες συλλογής/συγκρίσεως για ευέλικτη παραγωγή σήματος PWM (CCU6x)
Πλήρης λειτουργία γενικής χρήσης μονάδα χρονοδιακόπτη με 5 χρονοδιακόπτες
6 διαύλους διασύνδεσης κατά σειρά που θα χρησιμοποιηθούν ως UART, LIN, High-Speed Synchron
Διάδρομος (SPI/QSPI), Διασύνδεση λεωφορείου IIC (10-bit διευθύνσεις, 400 kbit/s), Διασύνδεση IIS
∆ Διασύνδεση MultiCAN στο τσιπ (Rev. 2.0B ενεργή) με έως 128 αντικείμενα μηνυμάτων
(Full CAN/Basic CAN) σε έως και 5 κόμβους CAN και λειτουργία πύλης
✓ Ρεαλοχρόνιο ρολόι στο τσιπ
• Μέχρι 12 MBytes Εξωτερικός χώρος διευθύνσεων για κώδικα και δεδομένα
Προγραμματιζόμενα χαρακτηριστικά εξωτερικού λεωφορείου για διαφορετικές περιοχές διευθύνσεων
∆ Πολλαπλές ή αποπολλαπλές εξωτερικές διευθύνσεις/δρόμους δεδομένων
Διάλεξιμο πλάτος λεωφορείου διευθύνσεων
Διάσταση 16-bit ή 8-bit Data Bus Width
4 προγραμματιζόμενα σήματα επιλογής τσιπ
• Ενιαία τροφοδοσία από 3,0 V έως 5,5 V
• Τρόποι μείωσης ισχύος με ευέλικτη διαχείριση ισχύος
• Προγραμματιζόμενος χρονόμετρος και παρατηρητής ταλαντωτή
• Μέχρι 75 γραμμές I/O γενικού σκοπού
• Τοποθετημένος φορτιστής Bootstrap στο τσιπ
• Υποστηρίζεται από ένα ευρύ φάσμα εργαλείων ανάπτυξης όπως οι C-Compilers,
Πακέτα Μακρο-Συναρμολογητών, Εμοποιητές, Πίνακες Αξιολόγησης, HLL-Debuggers, προσομοιωτές,
Αποσυναρμολογητές αναλυτών λογικής, πίνακες προγραμματισμού
• Υποστήριξη αποδιορθώσεων στο τσιπ μέσω JTAG Interface

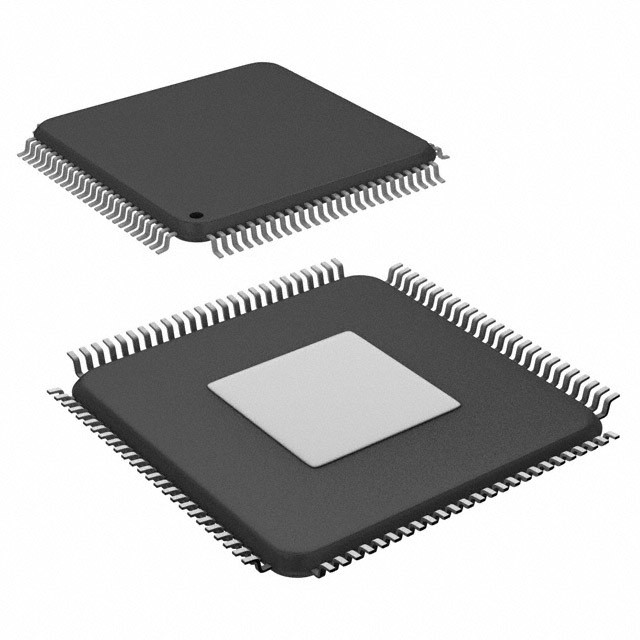

• Πακέτο LQFP πράσινου χρώματος 100 πιν, πλάτος 0,5 mm (19,7 mil)
