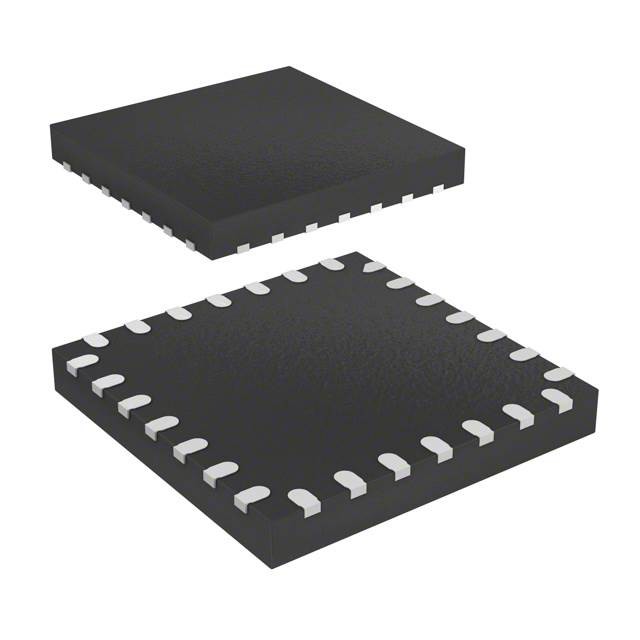

STM32F042G6U6TR IC MCU 32BIT 32KB FLASH 28UFQFPN STMicroelectronics

STM32F042G6U6TR Περιγραφή

Ο μικροελεγκτής STM32F030x ενσωματώνει τον πυρήνα RISC ARM CortexTM-M0 32-bit υψηλών επιδόσεων που λειτουργεί σε συχνότητα 48 MHz,μνήμες ενσωματωμένες υψηλής ταχύτητας (έως 64 Kbyte Flash μνήμης και έως 8 Kbyte SRAM)Όλες οι συσκευές προσφέρουν τυποποιημένες διεπαφές επικοινωνίας (έως δύο I2C, έως δύο SPI και έως δύο USART), ένα ADC 12 bit,έως 6 γενικής χρήσης χρονοδιακόπτες 16 bit και χρονοδιακόπτη PWM με προηγμένο έλεγχο.
Ο μικροελεγκτής STM32F030x λειτουργεί στο εύρος θερμοκρασίας -40 έως +85 °C, από τροφοδοσία 2,4 έως 3,6 V. Ένα ολοκληρωμένο σύνολο λειτουργιών εξοικονόμησης ενέργειας επιτρέπει τον σχεδιασμό εφαρμογών χαμηλής ισχύος.
Ο μικροελεγκτής STM32F030x περιλαμβάνει συσκευές σε τέσσερα διαφορετικά πακέτα που κυμαίνονται από 20 πίνους έως 64 πίνους.Η παρακάτω περιγραφή παρέχει επισκόπηση της πλήρους γκάμας των προτεινόμενων περιφερειακών συσκευών STM32F030x..
Τα χαρακτηριστικά αυτά καθιστούν τον μικροελεγκτή STM32F030x κατάλληλο για ένα ευρύ φάσμα εφαρμογών, όπως ο έλεγχος εφαρμογών και οι διεπαφές χρήστη, ο φορητός εξοπλισμός, οι δέκτες A/V και η ψηφιακή τηλεόραση,Περιφερειακά συστήματα υπολογιστών, πλατφόρμες παιχνιδιών, ηλεκτρονικά ποδήλατα, καταναλωτικές συσκευές, εκτυπωτές, σαρωτές, συστήματα συναγερμού, βιντεοφωνήματα και HVAC.

STM32F042G6U6TR Χαρακτηριστικά

● Κέντρο: ARM® 32-bit CortexTM-M0 CPU, συχνότητα έως 48 MHz
● Αναμνήσεις
16 έως 64 Kbyte μνήμης Flash
4 έως 8 Kbytes SRAM με έλεγχο ισοτιμίας HW
● Μονάδα υπολογισμού CRC
● Επαναφορά και διαχείριση ενέργειας
Διάστημα τάσης: 2,4 V έως 3,6 V
∆εν πρέπει να χρησιμοποιείται η ίδια μέθοδος για την εκτίμηση των τιμών.
Διάφορες λειτουργίες:
● Διαχείριση του ρολογιού
️ Κρυστάλλινος ταλαντωτής από 4 έως 32 MHz
Ο ταλαντωτής 32 kHz για RTC με βαθμονόμηση
∆ Εσωτερική RC 8 MHz με επιλογή x6 PLL
Εσωτερικός ταλαντωτής RC 40 kHz
● Μέχρι 55 γρήγορες I/O
Ολα μπορούν να χαρτογραφηθούν σε εξωτερικούς διακόπτες διακοπής
∆ έως 36 I/O με αντοχή 5 V
● Διοικητής DMA 5 καναλιών
● 1 x 12 bit, 1.0 μs ADC (έως 16 κανάλια)
Διάστημα μετατροπής: 0 έως 3,6 V
Ανεξάρτητη αναλογική τροφοδοσία από 2,4 έως 3,6 V
● Μέχρι 10 χρονοδιακόπτες
Ένα 16bit χρονόμετρο προχωρημένου ελέγχου 7 καναλιών για έξοδο 6 καναλιών PWM, με παραγωγή σε ωριαίο χρόνο και διακοπή έκτακτης ανάγκης
Ο χρόνος λήψης είναι 16 bits, με έως 4 IC/OC, χρησιμοποιήσιμος για αποκωδικοποίηση ελέγχου IR.
Ο χρόνος λήξης είναι ο χρόνος λήξης που απαιτείται για την εκτέλεση των καθηκόντων.
Δύο χρονοδιακόπτες 16 bit, ο καθένας με IC/OC και OCN, παραγωγή ωρών απενεργοποίησης, διακοπή έκτακτης ανάγκης και πύλη διαμορφωτή για έλεγχο IR
1 χρονοδιακόπτης 16 bit με 1 IC/OC
Ένα βασικό χρονοδιακόπτη 16 bit
Ανεξάρτητοι χρονοδιακόπτες και χρονοδιακόπτες ελέγχου συστήματος
Χρονοδιακόπτης SysSick: 24-bit downcounter
● Ημερολόγιο RTC με συναγερμό και περιοδική αφύπνιση από το Stop/Standby
● Διασύνδεσμοι επικοινωνίας
Μέχρι δύο διεπαφές I2C: μία που υποστηρίζει Fast Mode Plus (1 Mbit/s) με απορροφητή ρεύματος 20 mA
- Μέχρι δύο USARTs που υποστηρίζουν κύριο συγχρονικό SPI και έλεγχο modem· ένα με αυτόματη ανίχνευση baud rate
Μέχρι δύο SPI (18 Mbit/s) με 4 έως 16 προγραμματιζόμενα bit frame
● Επεξεργασία αλληλουχικών καλωδίων (SWD)
