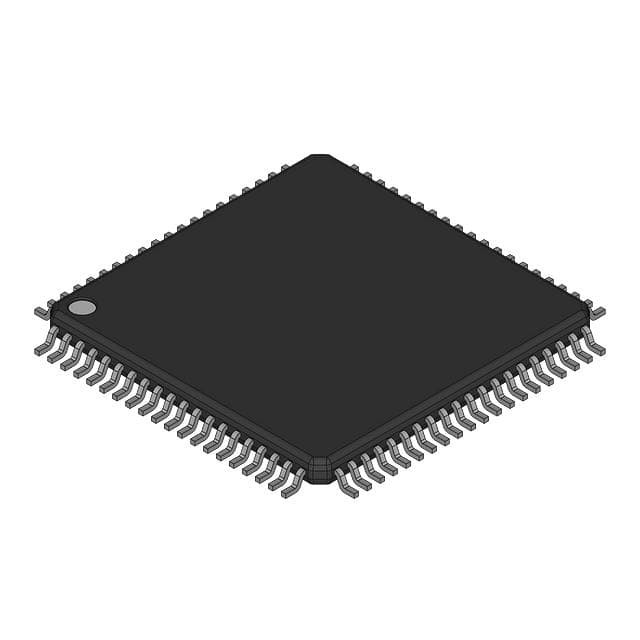

SAB-C161K-LM HA IC MCU 16BIT ROMLESS 80MQFP Infineon Technologies

Εισαγωγή

Το C161K/O είναι ένα παράγωγο της οικογένειας Infineon C166 των πλήρως χαρακτηρισμένων μικροελεγκτών CMOS με ένα μόνο τσιπ. Συνδυάζει υψηλές επιδόσεις CPU (έως 12.5 GHz).5 εκατομμύρια εντολές ανά δευτερόλεπτο) με περιφερειακή λειτουργικότητα και βελτιωμένες δυνατότητες IOΤο C161K/O είναι ιδιαιτέρως κατάλληλο για εφαρμογές με υψηλό κόστος.

• Υψηλής απόδοσης 16-bit CPU με 4-Stage Pipeline

Χρόνος κύκλου εντολών 80 ns με ρολόι CPU 25 MHz
400 ns Πολλαπλασιασμός (16 × 16 bit), 800 ns Διαίρεση (32 / 16 bit)
Επεκτεινόμενες εγκαταστάσεις χειρισμού μπιτ Μπούλ
Οδηγίες για την υποστήριξη των HLL και των λειτουργικών συστημάτων
∆ιαχείριση βασισμένη σε μητρώο με πολλαπλές τράπεζες μητρώων μεταβλητών
Υποστήριξη εναλλαγής περιεχομένου ενός κύκλου
16 MBytes Συνολικός γραμμικός χώρος διευθύνσεων για κώδικα και δεδομένα
1024 bytes σε τσιπ Ειδική λειτουργία
• 16-Προτεραιότητα-Επίπεδο Διακοπής Συστήματος με 20 Πηγές, δείγμα-Στάδιο έως και 40 ns
• Εγκαταστάσεις μεταφοράς δεδομένων ενιαίου κύκλου με 8 κανάλια διακοπής
Περιφερειακός ελεγκτής γεγονότων (PEC)
• Παραγωγή ρολογιού μέσω prescaler ή μέσω άμεσης εισαγωγής ρολογιού
• Ενότητες μνήμης στο τσιπ
2 KBytes εσωτερική μνήμη RAM (IRAM) στο τσιπ C161O,
1 KByte IRAM στο C161K
• Περιφερειακές ενότητες στο τσιπ
Δύο πολυλειτουργικές γενικές μονάδες χρονοδιακόπτη με 5 χρονοδιακόπτες στο C161O,
μία μονάδα χρονομετρητή με 3 χρονομετρητές στο C161K
Δύο σειριακά κανάλια (σύγχρονα/ασυγχρόνα και υψηλής ταχύτητας-σύγχρονα)
• Μέχρι 4 MBytes Εξωτερικός χώρος διευθύνσεων για κώδικα και δεδομένα
Προγραμματιζόμενα χαρακτηριστικά εξωτερικού λεωφορείου για διαφορετικές περιοχές διευθύνσεων
∆ Πολυπλεξικές ή αποπολυπλεξικές εξωτερικές διευθύνσεις/δρόμους δεδομένων με 8-bit ή 16-bit
Διάμετρος λεωφορείου δεδομένων
Τέσσερα προγραμματιζόμενα σήματα επιλογής τσιπ στο C161O,
δύο σήματα επιλογής τσιπ στο C161K
• Τρόποι αδρανής λειτουργίας και απενεργοποίησης
• Προγραμματιζόμενος χρονοδιακόπτης
• Μέχρι 63 γραμμές I/O γενικού σκοπού
• Τροφοδοσία: το C161K/O μπορεί να λειτουργεί από τροφοδοσία 5 V ή 3 V
• Υποστηρίζεται από ένα ευρύ φάσμα εργαλείων ανάπτυξης όπως οι C-Compilers,
Πακέτα Μακρο-Συναρμολογητών, Εμοποιητές, Πίνακες Αξιολόγησης, HLL-Debuggers,
Συγκροτητές, αναλυτές λογικής, πίνακες προγραμματισμού
• Τοποθετημένος φορτιστής Bootstrap στο τσιπ
• Πακέτο MQFP 80 πιν (0,65 mm κλίση)
