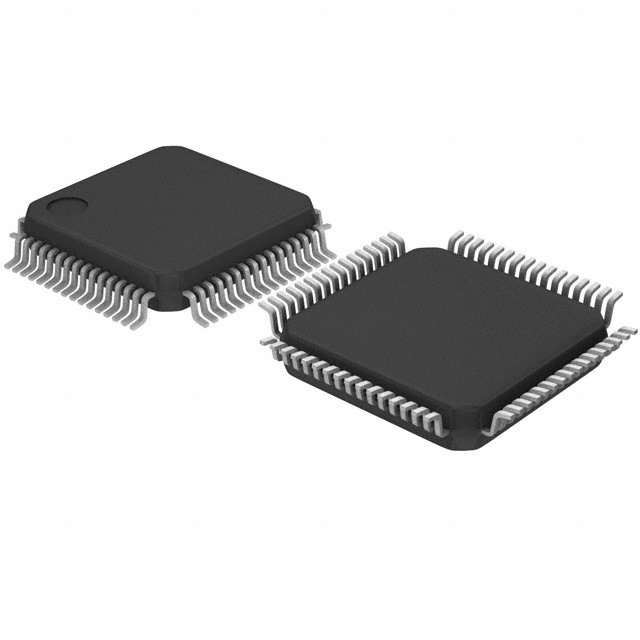

CY8C4247AZI-M485 IC MCU 32BIT 128KB FLASH 64TQFP Τεχνολογίες Infineon

Γενική περιγραφή

Το PSoC® 4 είναι μια κλιμακώσιμη και επανασυσκευώσιμη αρχιτεκτονική πλατφόρμας για μια οικογένεια προγραμματιζόμενων ελεγκτών ενσωματωμένου συστήματος μικτού σήματος με CPU ARM® CortexTM-M0.Συνδυάζει προγραμματιζόμενα και επαναπροσαρμόσιμα αναλογικά και ψηφιακά μπλοκ με ευέλικτη αυτόματη διαδρομήΗ οικογένεια προϊόντων PSoC 4100, βασισμένη σε αυτή την πλατφόρμα, είναι ένας συνδυασμός ενός μικροελεγκτή με ψηφιακή λογική προγραμματισμού, υψηλής απόδοσης μετατροπή αναλογικής σε ψηφιακή,οπές με λειτουργία ComparatorΤα προϊόντα PSoC 4100 θα είναι πλήρως συμβατά προς τα πάνω με τα μέλη της πλατφόρμας PSoC 4 για νέες εφαρμογές και ανάγκες σχεδιασμού.Τα προγραμματιζόμενα αναλογικά και ψηφιακά υποσυστήματα επιτρέπουν ευελιξία και προσαρμογή στο πεδίο του σχεδιασμού.

Χαρακτηριστικά

Υποσύστημα MCU 32-bit
■ 24-MHz ARM Cortex-M0 CPU με πολλαπλασιασμό ενός κύκλου
■ Μέχρι 32 kB flash με Reading Accelerator
■ Μέχρι 4 kB SRAM

Προγραμματιζόμενο ανάλογο

■ Δύο ενισχυτές με επαναδιαμορφώσιμες εξωτερικές και εξωτερικές
λειτουργίες εσωτερικής κίνησης υψηλού εύρους ζώνης και λειτουργίες συγκριτή και ADC
ικανότητα μαστορίσματος εισόδου
■ 12bit 806 ksps SAR ADC με διαφορικό και μονό άκρο
λειτουργίες και διαδοχικό κανάλι με μέσο όρο σήματος
■ Δύο τρέχοντες DAC (IDAC) για γενικές χρήσεις ή χωρητικές
εφαρμογές ανίχνευσης σε οποιαδήποτε καρφίτσα
■ Δύο συγκριτικά μηχανήματα χαμηλής ισχύος που λειτουργούν σε κατάσταση βαθύ ύπνου

Λειτουργία χαμηλής ισχύος 1,71-V έως 5,5 V

■ 20-nA Stop Mode με ξύπνημα GPIO pin
■ Οι συνθήκες χειμερίας νάρκης και βαθύς ύπνου επιτρέπουν την ώρα αφύπνισης έναντι
ανταλλαγές ισχύος

Η χωρητική ανίχνευση
■ Το Cypress CapSense Sigma-Delta (CSD) παρέχει το καλύτερο στην κατηγορία του
SNR (>5:1) και ανοχή στο νερό
■ Η Cypress προμηθεύει λογισμικό
Η σχεδίαση ανίχνευσης είναι εύκολη
■ Αυτόματη ρύθμιση υλικού (SmartSenseTM)
Οδηγός LCD τμήματος
■ Υποστήριξη οδήγησης LCD σε όλες τις καρφίτσες (κοινή ή τμήματα)
■ Λειτουργεί σε κατάσταση βαθιάς νάρκης με 4 bits ανά μνήμη

Σειριακή επικοινωνία

■ Δύο ανεξάρτητες επαναδιαμορφώσιμες σειριακές επικοινωνίες σε χρόνο λειτουργίας
Κλειδιά κυψελών (SCB) με επαναπροσαρμόσιμα I2C, SPI ή UART
λειτουργικότητα

Χρονολόγηση και διαμόρφωση πλάτους παλμού

■ Τέσσερις 16-bit χρονοδιακόπτης/μετρητής διαμορφωτή πλάτους παλμού (TCPWM)
μπλοκ
■ Κεντρικά ευθυγραμμισμένες, άκρες και ψευδο-τυποποιημένες λειτουργίες
■ Αντιπροσωπευτική ενεργοποίηση των σημάτων Kill για την κινητήρα και
άλλες ψηφιακές εφαρμογές λογικής υψηλής αξιοπιστίας (Συνεχίζεται...)
