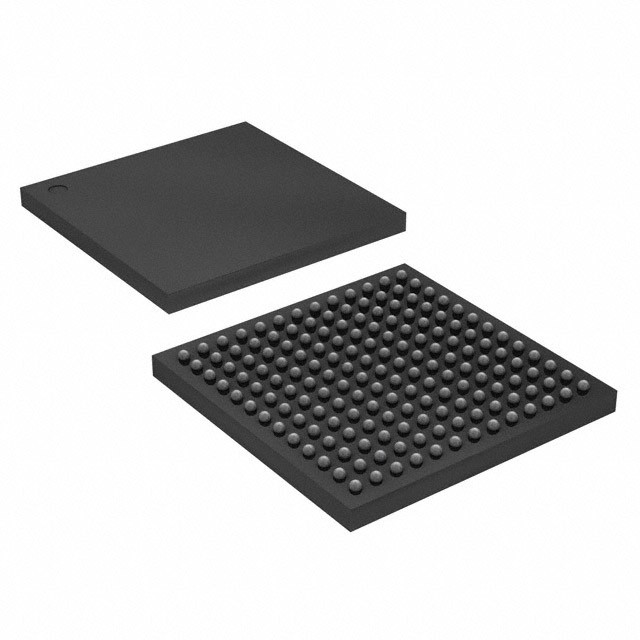

STM32L4R9AII6 IC MCU 32BIT 2MB FLASH 169UFBGA STMicroelectronics

Περιγραφή

Οι συσκευές STM32L4R5xx, STM32L4R7xx και STM32L4R9xx είναι μια οικογένεια μικροελεγκτών εξαιρετικά χαμηλής ισχύος (STM32L4+ σειρά) που βασίζεται στον πυρήνα RISC Arm® Cortex®-M4 32-bit υψηλών επιδόσεων.Λειτουργούν σε συχνότητα έως και 120 MHz.

Ο πυρήνας του Cortex-M4 διαθέτει μονάδα κυμαινόμενης στροφής με μοναδική ακρίβεια (FPU), η οποία υποστηρίζει όλες τις οδηγίες επεξεργασίας δεδομένων Arm® με μοναδική ακρίβεια και όλους τους τύπους δεδομένων.Ο πυρήνας CortexM4 εφαρμόζει επίσης ένα πλήρες σύνολο οδηγιών DSP (ψηφιακή επεξεργασία σήματος) και μια μονάδα προστασίας μνήμης (MPU) η οποία ενισχύει την ασφάλεια της εφαρμογής.

Αυτές οι συσκευές ενσωματώνουν μνήμες υψηλής ταχύτητας (2 Mbytes Flash μνήμης και 640 Kbyte SRAM),ελαστικός ελεγκτής εξωτερικής μνήμης (FSMC) για στατικές μνήμες (για συσκευές με πακέτα 100 πινών και άνω), δύο διεπαφές μνήμης OctoSPI Flash (διαθέσιμες σε όλα τα πακέτα) και ένα ευρύ φάσμα βελτιωμένων I / O και περιφερειακών συσκευών που συνδέονται με δύο λεωφορεία APB, δύο λεωφορεία AHB και μια μήτρα πολλαπλών λεωφορείων AHB 32-bit.

Οι συσκευές STM32L4Rxxx ενσωματώνουν διάφορους μηχανισμούς προστασίας για ενσωματωμένη μνήμη Flash και SRAM: προστασία από ανάγνωση, προστασία από εγγραφή, προστασία από ανάγνωση ιδιόκτητου κώδικα και firewall.

Αυτές οι συσκευές προσφέρουν ένα γρήγορο ADC 12 bit (5 Msps), δύο συγκριτήρες, δύο λειτουργικούς ενισχυτές, δύο κανάλια DAC, ένα εσωτερικό buffer αναφοράς τάσης, ένα RTC χαμηλής ισχύος, δύο γενικής χρήσης χρονόμετρο 32 bit,δύο χρονοδιακόπτες PWM 16 bit, ειδικά σχεδιασμένοι για έλεγχο κινητήραΟι συσκευές υποστηρίζουν τέσσερα ψηφιακά φίλτρα για εξωτερικούς διαμορφωτές sigma delta (DFSDM).Διατίθενται έως 24 χωρητικά κανάλια αισθητήρα.

Χαρακτηριστικά

• Υπερ-χαμηλή ισχύς με FlexPowerControl
Δύναμη τροφοδοσίας από 1,71 V έως 3,6 V
Διάστημα θερμοκρασίας -40 έως 85/125 °C
∆ύναμη απόκτησης παρτίδας (BAM)
305 nA στη λειτουργία VBAT: παροχή για τα μητρώα ασφαλείας RTC και 32x32 bit
33 nA Τρόπος απενεργοποίησης (5 πινάκια αφύπνισης)
Διάταξη αναμονής 125 nA (5 πινάκια αφύπνισης)
Διάταξη αναμονής με RTC 420 nA
Διάταξη 2,8 μA Σταματήστε 2 με RTC
Διάταξη λειτουργίας:
Διάταξη λειτουργίας (Δύναμη λειτουργίας SMPS)
5 μs αφύπνιση από τη λειτουργία Stop
Επαναφορά του Brownout (BOR) σε όλες τις λειτουργίες εκτός από την απενεργοποίηση
∆ Ματρίκη διασύνδεσης
• Κέντρο: Arm® 32-bit Cortex®-M4 CPU με FPU, προσαρμοστικός επιταχυντής πραγματικού χρόνου (ART Accelerator) που επιτρέπει την εκτέλεση σε κατάσταση αναμονής 0 από μνήμη Flash, συχνότητα έως 120 MHz, MPU, 150 DMIPS/1.25 DMIPS/MHz (Dhrystone 2).1) και οδηγίες DSP
• Κεφαλαία επιδόσεων
∆ 1,25 DMIPS/MHz (Drystone 2.1)
¥ 409.20 Coremark® (3.41 Coremark/MHz @ 120 MHz)
• Ενέργεια
233 ULPMarkTMCP βαθμολογία
¥ 56,5 ULPMarkTMPP βαθμολογία
• Πηγές ρολογιού
️ Κρυστάλλινος ταλαντωτής από 4 έως 48 MHz
Οσκιλητής κρυστάλλων 32 kHz για RTC (LSE)
∆ Εσωτερική RC 16 MHz με εργοστασιακό εξοπλισμό (± 1%)
∆ Εσωτερική χαμηλής ισχύος 32 kHz RC (±5%)

Ο εσωτερικός πολλαπλής ταχύτητας ταλαντωτής 100 kHz έως 48 MHz, αυτοαποκατασκευάζεται από το LSE (καλύτερη από ± 0,25% ακρίβεια)
Εσωτερικά 48 MHz με ανάκτηση ρολογιού
3 PLL για ρολόι συστήματος, USB, ήχο, ADC
• RTC με ημερολόγιο HW, συναγερμούς και βαθμονόμηση
• Μέχρι 24 χωρητικά κανάλια ανίχνευσης: υποστήριξη αισθητήρων αφής με πλήκτρο αφής, γραμμικούς και περιστρεφόμενους αισθητήρες αφής
• Προχωρημένα χαρακτηριστικά γραφικών
Χρομ-ART Accelerator (DMA2D) για βελτιωμένη δημιουργία γραφικού περιεχομένου
Χρομ-GRC (GFXMMU) που επιτρέπει έως και 20% βελτιστοποίηση των γραφικών πόρων
Διοικητής υποδοχής MIPI® DSI με δύο λωρίδες DSI που λειτουργούν με ταχύτητα έως 500 Mbits/s η καθεμία
Ο ελεγκτής LCD-TFT
• 16x χρονοδιακόπτες: 2 x 16bit προηγμένο έλεγχο κινητήρα, 2 x 32bit και 5 x 16bit γενικού σκοπού, 2x 16bit βασικό, 2x χαμηλής ισχύος 16bit χρονοδιακόπτες (διαθέσιμος στη λειτουργία Stop), 2x watchdogs, SysTick χρονοδιακόπτης
• Μέχρι 136 ταχείες I/O, οι περισσότερες με ανοχή 5 V, έως 14 I/O με ανεξάρτητη τροφοδοσία έως 1,08 V
• Αναμνήσεις
2 Mbyte Flash, 2 τράπεζες ανάγνωσης-καθώς γράφεις, προστασία από την ανάγνωση κώδικα
640 Kbytes SRAM συμπεριλαμβανομένων 64 Kbytes με έλεγχο ισοτιμίας υλικού
∆ Εξωτερική διεπαφή μνήμης για στατικές μνήμες που υποστηρίζουν μνήμες SRAM, PSRAM, NOR, NAND και FRAM
2 x διεπαφή μνήμης OctoSPI
• 4x ψηφιακά φίλτρα για διαμορφωτή sigma delta
