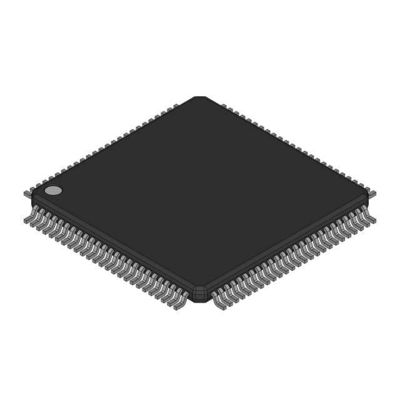

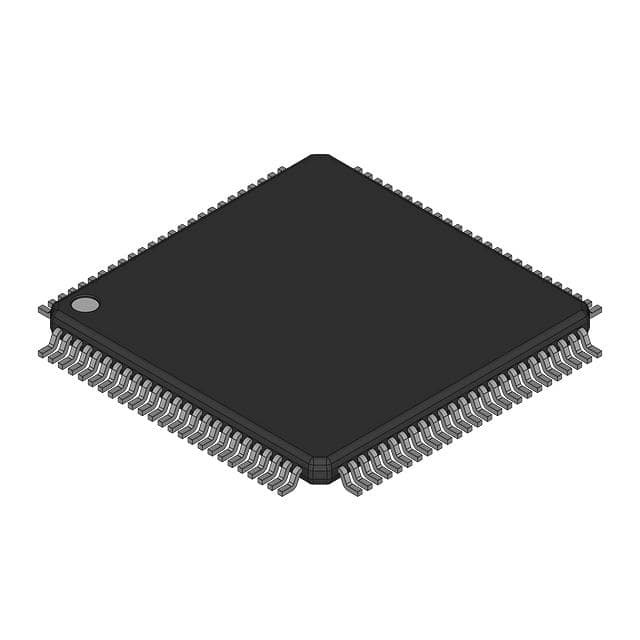

M30803FGFP#U3 IC MCU 16BIT 256KB FLASH 100QFP Renesas Electronics America Inc.

Σύνοψη

The M16C/80 group of single-chip microcomputers are built using the high-performance silicon gate CMOS process using a M16C/80 Series CPU core and are packaged in a 100-pin and 144-pin plastic molded QFPΟι περιφερειακές λειτουργίες των 100-pin και 144-pin είναι κοινές.Με 16M bytes χώρου διευθύνσεωνΕπίσης διαθέτουν ενσωματωμένο πολλαπλασιαστή και DMAC, καθιστώντας τους ιδανικούς για τον έλεγχο γραφείου, επικοινωνιών, βιομηχανικών εξοπλισμού,και άλλες εφαρμογές επεξεργασίας υψηλής ταχύτητας.

Χαρακτηριστικά

• Δυνατότητα μνήμης (βλέπε σχήμα επέκτασης της μνήμης)
Μνήμη RAM 10 έως 24 Kbyte
• Σύντομος χρόνος εκτέλεσης εντολής......50ns (f ((XIN) = 20MHz)
• Η τάση τροφοδοσίας...................4.2 έως 5,5V (f ((XIN) = 20MHz)
Εκδόσεις μασκ ROM, εξωτερικής ROM και μνήμης flash
2.7 έως 5,5V (f ((XIN) = 10MHz)
Εκδόσεις μασκ ROM, εξωτερικής ROM και μνήμης flash
• Χαμηλή κατανάλωση ενέργειας..................45mA (M30800MC-XXXFP)
(f ((XIN) = 20MHz χωρίς αναμονή λογισμικού,Vcc=5V)
• Διακοπές 29 εσωτερικές και 8 εξωτερικές πηγές διακοπής,
5 διακοπή λογισμικού
πηγές: 7 επίπεδα (συμπεριλαμβανομένης της διακοπής εισόδου κλειδί)
• Πολυλειτουργικός χρονοδιακόπτης 16 bit... 5 χρονοδιακόπτες εξόδου + 6 χρονοδιακόπτες εισόδου
• Σειριακή I/O.......................................... 5 κανάλια για UART ή συγχρονισμένη με ρολόι
• DMAC 4 κανάλια (αρχίζοντας από 31 πηγές)
Χρησιμοποιείται για EDO, FP, CAS πριν από ανανέωση RAS, αυτοανανέωση
• Μετατροπέας A/D...............................10 bits X 8 κανάλια (εκτετατέος έως 10 κανάλια)
• Μετατροπέας D/A 8 bits x 2 κανάλια
• Σύνδεσμος υπολογισμού CRC
• Μετατροπέας XY........................1 κυκλώματα
• Χρονοδιακόπτης σκύλου παρακολούθησης
• Προγραμματισμένη Ε/Υ.......................87 γραμμές: έκδοση 100 πινών, 123 γραμμές: έκδοση 144 πινών
• Πύλη εισόδου 1 γραμμή (P85 κοινή με πιν NMI)
• Διεύρυνση μνήμης.........................Διαθέσιμη (16M bytes)
• Η έξοδος επιλογής τσιπ........................ 4 γραμμές
• Κύκλωμα δημιουργίας ρολογιού...............2 ενσωματωμένα κυκλώματα δημιουργίας ρολογιού
(ενσωματωμένη αντίσταση ανατροφοδότησης και εξωτερικός κεραμικός ή κουαρτζικός ταλαντωτής)

Εφαρμογές

Ακουστικό, κάμερες, εξοπλισμό γραφείου, εξοπλισμό επικοινωνιών,
φορητός εξοπλισμός κ.λπ.
