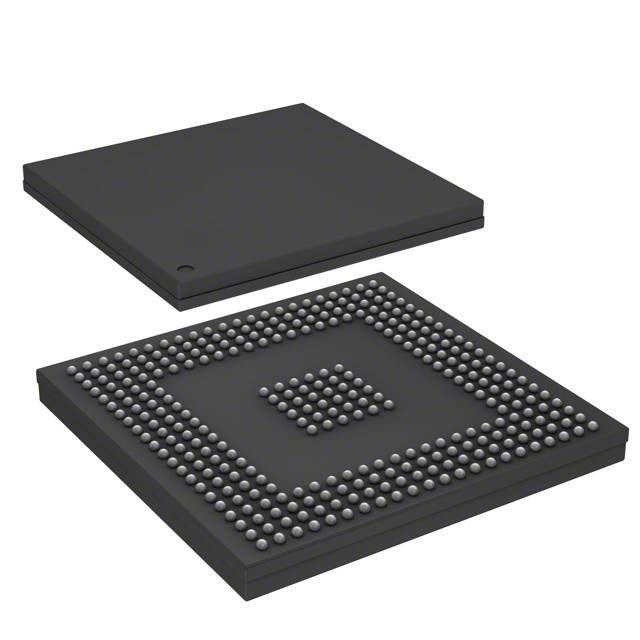

SPC5644AF0MVZ1 IC MCU 32BIT 4MB FLASH 324PBGA N✖P USA Inc.

Περιγραφή

Ο πυρήνας του επεξεργαστή host του e200z4 του μικροελεγκτή είναι βασισμένος στην τεχνολογία Power Architecture® και έχει σχεδιαστεί ειδικά για ενσωματωμένες εφαρμογές.αυτός ο πυρήνας υποστηρίζει οδηγίες για ψηφιακή επεξεργασία σήματος (DSP).
Ο MPC5644A έχει δύο επίπεδα ιεραρχίας μνήμης που αποτελείται από 8 KB cache εντολών, υποστηριζόμενη από 192 KB SRAM στο τσιπ και 4 MB εσωτερικής μνήμης flash.Το MPC5644A περιλαμβάνει εξωτερική διεπαφή λεωφορείου, καθώς και μια λεωφορεία βαθμονόμησης η οποία είναι προσβάσιμη μόνο όταν χρησιμοποιείται το σύστημα Freescale VerticCal.
Το παρόν έγγραφο περιγράφει τα χαρακτηριστικά του MPC5644A και τονίζει σημαντικά ηλεκτρικά και φυσικά χαρακτηριστικά της συσκευής.

Μικροελεγκτής MPC5644A

Επισκόπηση
• Πυρήνας αρχιτεκτονικής ισχύος 150 MHz e200z4
∆ κωδικοποίηση εντολών μεταβλητού μήκους (VLE)
Υπερβαθμική αρχιτεκτονική με 2 μονάδες εκτέλεσης
∆ Μέχρι 2 πλήρεις ή κυμαινόμενες εντολές για κάθε κύκλο
∆ Μέχρι 4 πολλαπλασιαστικές και συσσωρευτικές εργασίες ανά κύκλο
• Οργάνωση της μνήμης
4 MB μνήμη flash στο τσιπ με ECC και ανάγνωση κατά την εγγραφή (RWW)
¢ 192 KB SRAM σε τσιπ με λειτουργία αναμονής (32 KB) και ECC
8 KB μνήμη αποθήκευσης εντολών (με κλειδαριά γραμμής), ρυθμιζόμενη ως 2-ή 4-οδική
14 + 3 KB eTPU κώδικας και δεδομένων RAM
Διάταξη 5x4 διασταυρούμενης ράβδου (XBAR)
️ ΜΜΜ 24 εισόδων
Εξωτερική διασύνδεση λεωφορείου (EBI) με slave και master port
• Αποτυχία ασφαλείας
Μονάδα Προστασίας Μνήμης (MPU) 16 εισόδων
Η μονάδα CRC με 3 υπομονόδια
∆ημοσκόπος θερμοκρασίας διασταύρωσης
• Διακοπές
Ο ρυθμιζόμενος ελεγκτής διακοπής (με NMI)
️ DMA 64 καναλιών
• Σειριακά κανάλια
3 x eSCI
3 x DSPI (από τα οποία 2 υποστηρίζουν το δεύτερο κανάλι μικροεντοπισμού [MSC])
3 x FlexCAN με 64 μηνύματα το καθένα
1 x FlexRay module (V2.1) έως 10 Mbit/s με διπλό ή μονό κανάλι και 128 αντικείμενα μηνυμάτων και ECC
• 1 x eMIOS: 24 ενιαία κανάλια
• 1 x eTPU2 (eTPU δεύτερης γενιάς)
32 κανάλια
1 x μονάδα αντίδρασης (6 κανάλια με τρεις εξόδους ανά κανάλι)
• 2 βελτιωμένοι μετατροπείς αναλογικής σε ψηφιακή μετάδοση (eQADC)
- 40 κανάλια εισόδου 12 bit (πολλαπλέξιμο σε 2 ADCs), επεκτάσιμα σε 56 κανάλια με εξωτερικούς πολλαπλέξιμους
6 ουρές εντολών
∆ Υποστήριξη για την εκτόξευση και την DMA
688 ns ελάχιστος χρόνος μετατροπής
• Φορτιστή Bootstrap CAN/SCI/FlexRay στο τσιπ με μονάδα υποβοήθησης εκκίνησης (BAM)
• Νέξος
Διάταξη 3+ για τον πυρήνα e200z4
️ Κλάση 1 για την eTPU
• JTAG (5-pin)
• Σήμαφορ αναπτυξιακής προώθησης (DTS)
∆ Μητρώο σηματοδοτών (32-bit) και μητρώο ταυτοποίησης
Χρησιμοποιείται ως μέρος ενός πρωτόκολλου λήψης δεδομένων που ενεργοποιείται
Η πένα EVTO χρησιμοποιείται για την επικοινωνία με το εξωτερικό εργαλείο
• Παραγωγή ρολογιών
Ο κυριότερος ταλαντωτής 4·40 MHz
∆ FMPLL στο τσιπ (φρέκβεντι-μοδούλευτο φάση-κλειδωμένο βρόχο)
• Μέχρι 120 γραμμές I/O γενικής χρήσης
∆ Προγραμματίζεται μεμονωμένα ως είσοδος, έξοδος ή ειδική λειτουργία
∆ορθωτό όριο (υστερέση)
• Τρόπος μείωσης ισχύος: αργή, στάση και κατάσταση αναμονής
• Ευέλικτο σύστημα εφοδιασμού
️ 5 V μονάδα τροφοδοσίας με εξωτερικό προσανατολισμό
Πολλαπλές εξωτερικές παροχές: 5 V, 3,3 V και 1,2 V
• Πακέτα
¥ 176 ΕΠΠΠ
¥ 208 MAPBGA
324 TEPBGA
496-pin CSP (μόνο εργαλείο βαθμονόμησης)
