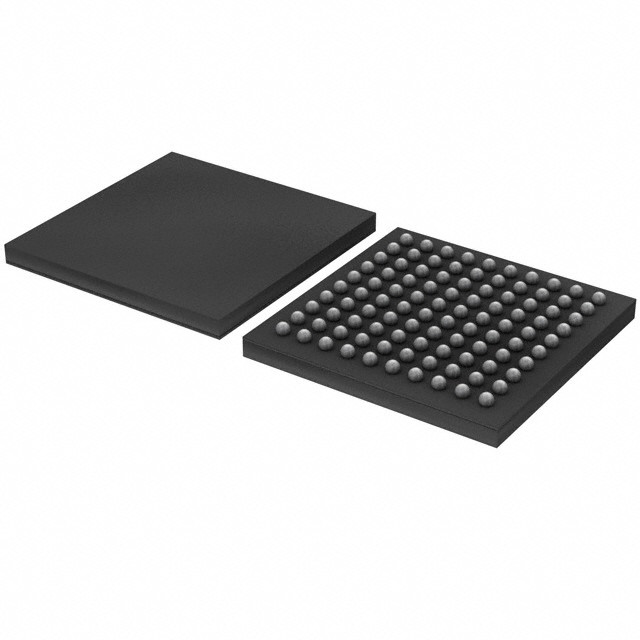

ATMEGA1280-16CU IC MCU 8BIT 128KB FLASH 100CBGA Τεχνολογία μικροτσίπ

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
Επεξεργαστής πυρήνων | AVR | Μέγεθος πυρήνα | οκτάμπιτος |
---|---|---|---|
Ταχύτητα | 16MHz | Συνδετικότητα | EBI/EMI, Ι ² Γ, SPI, UART/USART |
Περιφερειακές μονάδες | Brown-out ανιχνεύει/επαναρυθμισμένος, POR, PWM, WDT | Αριθμός εισόδων/εξόδων | 86 |
Μέγεθος μνήμης προγράμματος | 128KB (64K Χ 16) | Τύπος μνήμης προγράμματος | ΛΑΜΨΗ |
Μέγεθος EEPROM | 4K Χ 8 | Μέγεθος RAM | 8K Χ 8 |
Τάση - ανεφοδιασμός (Vcc/Vdd) | 2.7V ~ 5.5V | Μετατροπείς στοιχείων | A/D 16x10b |
Τύπος ταλαντωτών | Εσωτερικός | Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Τύπος στερέωσης | Επεξεργασία επιφανείας | Πακέτο / Κουτί | 100-TFBGA |
Πακέτο συσκευής του προμηθευτή | 100 CBGA (9x9) |
Μπορείτε να σημειώσετε τα προϊόντα που χρειάζεστε και να επικοινωνήσετε μαζί μας στον πίνακα μηνυμάτων.
Part Number | Description | |
---|---|---|
ATMEGA1280-16CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
ATMEGA1280V-8CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
ATXMEGA128A1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATXMEGA128A1U-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATXMEGA128A1U-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATXMEGA128A1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATMEGA640-16CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
ATMEGA1280V-8CU | IC MCU 8BIT 128KB FLASH 100CBGA | |
ATXMEGA64A1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
ATXMEGA64B1-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
ATXMEGA64B1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
ATXMEGA128B1-CU | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATXMEGA128B1-CUR | IC MCU 8/16B 128KB FLASH 100CBGA | |
ATXMEGA64A1U-CU | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
ATMEGA640V-8CU | IC MCU 8BIT 64KB FLASH 100CBGA | |
ATMEGA640-16CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
ATMEGA1280-16CUR | IC MCU 8BIT 128KB FLASH 100CBGA | |
ATMEGA2560-16CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
ATMEGA2560V-8CU | IC MCU 8BIT 256KB FLASH 100CBGA | |
ATMEGA2560-16CUR | IC MCU 8BIT 256KB FLASH 100CBGA | |
ATMEGA640V-8CUR | IC MCU 8BIT 64KB FLASH 100CBGA | |
ATXMEGA64A1-CUR | IC MCU 8/16BIT 64KB FLSH 100CBGA | |
ATMEGA2560V-8CUR | IC MCU 8BIT 256KB FLASH 100CBGA |
Περιγραφή προϊόντων
Λεπτομέρειες για το προϊόν
Σύνοψη
Ο ATmega640/1280/1281/2560/2561 είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος που βασίζεται στην βελτιωμένη αρχιτεκτονική RISC AVR.το ATmega640/1280/1281/2560/2561 επιτυγχάνει ροές που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.
Χαρακτηριστικά
• Υψηλής απόδοσης, χαμηλής ισχύος Atmel® AVR® 8-bit μικροελεγκτής• Προηγμένη αρχιτεκτονική RISC
135 Ενίσχυρες οδηγίες ∆ εκτελέσεις μεμονωμένου κύκλου ρολογιού
32 × 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ έως 16 MIPS Διάδοση σε 16MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Τμήματα μνήμης υψηλής αντοχής
64K/128K/256KBytes αυτοπρογραμματιζόμενου Flash στο σύστημα
4Kbytes EEPROM
8Kbytes Εσωτερική SRAM
Διάρκεια διαγραφής10,000 Flash/100,000 EEPROM
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C/ 100 έτη σε θερμοκρασία 25°C
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
• Προγραμματισμός στο σύστημα μέσω προγράμματος εκκίνησης στο τσιπ
• Αληθινή λειτουργία ανάγνωσης και γραφής
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Αντοχή: Μέχρι 64Kbytes Προαιρετικός χώρος εξωτερικής μνήμης
• Υποστήριξη βιβλιοθήκης Atmel® QTouch®
Πίνακες για την παραγωγή ηλεκτρικής ενέργειας και ηλεκτρικής ενέργειας
¢ εξαγορά QTouch και QMatrix
- Μέχρι 64 αισθητηριακά κανάλια
• JTAG (συμβατό με το πρότυπο IEEE® 1149.1) Διασύνδεση
Δυναμικότητες μετρήσεως των ορίων σύμφωνα με το πρότυπο JTAG
️ εκτεταμένη υποστήριξη αποδιορθώσεων στο τσιπ
Προγραμματισμός Flash, EEPROM, Fuses και Lock Bits μέσω της JTAG Interface
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bit με ξεχωριστό Prescaler και λειτουργία σύγκρισης
4 16bit χρονοδιακόπτης/μετρητής με ξεχωριστό prescaler, συγκρίνοντας και καταγράφοντας λειτουργία
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
4 κανάλια PWM 8 bit
6/12 κανάλια PWM με προγραμματιζόμενη ανάλυση από 2 έως 16 bits (ATmega1281/2561, ATmega640/1280/2560)
8/16 κανάλια, 10bit ADC (ATmega1281/2561, ATmega640/1280/2560)
Δύο/τέσσερις προγραμματιζόμενες σειράς USART (ATmega1281/2561, ATmega640/1280/2560)
∆ Εναλλακτικό διασύνδεσμο
∆ορυφορική διεπαφή 2 καλωδίων με προσανατολισμό byte
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή και παρατεταμένη αναμονή
• Εισαγωγές/Εξόδους και Συσκευές
54/86 Προγραμματιζόμενες γραμμές I/O (ATmega1281/2561, ATmega640/1280/2560)
️ 64-pad QFN/MLF, 64-lead TQFP (ATmega1281/2561)
- 100 μολύβδου TQFP, 100 μπάλες CBGA (ATmega640/1280/2560)
️ RoHS/Πλήρως πράσινο
• Περιοχή θερμοκρασίας:
-40°C έως 85°C Βιομηχανική
• Πολύ χαμηλή κατανάλωση ενέργειας
Δραστηριώδης λειτουργία: 1MHz, 1,8V: 500μA
Διάταξη μη ενεργοποίησης: 0,1μA σε 1.8V
• Βαθμός ταχύτητας:
∆ ATmega640V/ATmega1280V/ATmega1281V:
• 0 - 4MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
ΑΤmega2560V/ATmega2561V:
• 0 - 2MHz @ 1,8V - 5,5V, 0 - 8MHz @ 2,7V - 5,5V
ΑΤmega640/ATmega1280/ATmega1281:
• 0 - 8MHz @ 2,7V - 5,5V, 0 - 16MHz @ 4,5V - 5,5V
ΑΤΜΕΓΑ2560/ΑΤΜΕΓΑ2561:
• 0 - 16MHz @ 4,5V - 5,5V
Προδιαγραφές
Ειδικότητα | Αξία χαρακτηριστικού |
---|---|
Κατασκευαστής | Intel / Altera |
Κατηγορία προϊόντων | Μικροελεγκτές |
Σειρά | AVR® ATmega |
Προϊόν | ΜΚΟ |
Συσκευή | Εναλλακτική συσκευασία δίσκου |
Στυλ εγκατάστασης | Επενδύσεις |
Εμπορική ονομασία | ΑΤΜΕΓΑ |
Πακέτο-Κουτί | 100-TFBGA |
Θερμοκρασία λειτουργίας | -40 °C ~ 85 °C (TA) |
Συσκευή του προμηθευτή | 100 CBGA (9x9) |
Αριθμός των I-O | 86 Εισαγωγές/Εξόδους |
Ταχύτητα | 16MHz |
Μέγεθος EEPROM | 4K x 8 |
Κεντρικός επεξεργαστής | ΑΕΠ |
Μέγεθος RAM | 8K x 8 |
Μνήμη Προγράμματος | ΦΛΑΣ |
Περιφερειακά | Καφέ ανίχνευση/επαναφορά, POR, PWM, WDT |
Συνδεσιμότητα | ΕΙΒ/ΕΜΙ, I2C, SPI, UART/USART |
Η τάση-προμήθεια-Vcc-Vdd | 20,7 V ~ 5,5 V |
Μέγεθος πυρήνα | 8 bit |
Μέγεθος μνήμης προγράμματος | 128KB (64K x 16) |
Μετατροπές δεδομένων | Α/Δ 16x10b |
Τύπος ταλαντωτή | Εσωτερικό |
Μέγιστη θερμοκρασία λειτουργίας | + 85 C |
Περιοχή θερμοκρασίας λειτουργίας | - 40 C. |
Δραστηριακή τάση τροφοδοσίας | 20,7 V έως 5,5 V |
Τύπος διεπαφής | Δύο καλώδια SPI USART |
Κέντρο | ΑΕΠ |
Συσκευές επεξεργασίας | megaAVR |
Διάμετρος λεωφορείου δεδομένων | 8 bit |
Η τάση τροφοδοσίας-μέγιστη | 5.5 V |
Η τάση τροφοδοσίας-Min | 2.7 V |
Πακέτο-Κουτί | CBGA-100 |
Μέγιστη συχνότητα ρολογιού | 16 MHz |
Αριθμός καναλιών ADC | 16 κανάλια ADC |
Εισαγωγή/έκδοση | 86 Εισαγωγές/Εξόδους |
Μέγεθος δεδομένων-RAM | 8 kB |
Μέγεθος ROM δεδομένων | 4 kB |
Αριθμός των μετρητών χρονόμετρου | 6 Χρονοδιακόπτης |
Ανάλυση ADC | 10 μπιτ |
Τύπος δεδομένων-RAM | SRAM |
Τύπος ROM δεδομένων | EEPROM |
Περιγραφές
Μικροελεγκτές 8-bit - MCU AVR 128K FLASH 8K SRAM 4KB EE-16 MHZ
