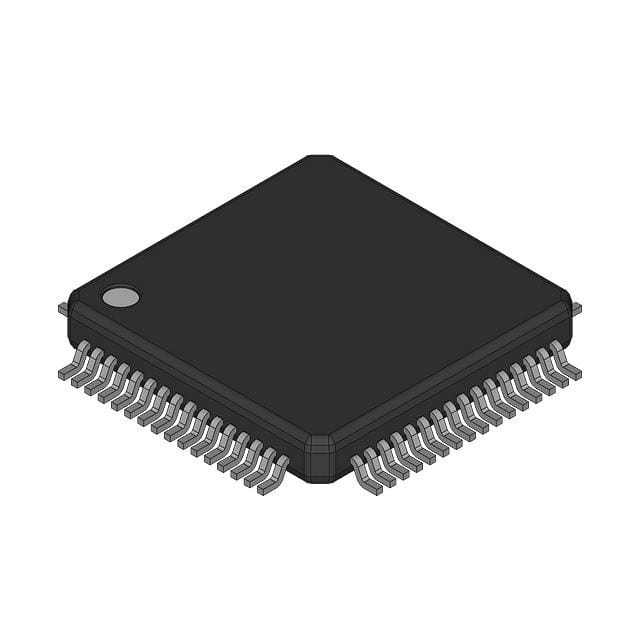

MCHC908JR32PBE IC MCU 8BIT 32KB FLASH 64LQFP Ανεξάρτητος ημιαγωγός

Γενική περιγραφή

Εισαγωγή
Ο MC68HC908GR8 είναι μέλος της χαμηλού κόστους, υψηλής απόδοσης οικογένειας M68HC08 μονάδων μικροελέγχου 8 bit (MCUs).Όλες οι MCU της οικογένειας χρησιμοποιούν την αναβαθμισμένη μονάδα κεντρικού επεξεργαστή M68HC08 (CPU08) και είναι διαθέσιμες με διάφορες μονάδες., μεγέθη και τύπους μνήμης και τύπους πακέτων.
Το έγγραφο αυτό περιγράφει επίσης το MC68HC908GR4. Το MC68HC908GR4 είναι μια συσκευή πανομοιότυπη με το MC68HC908GR8 εκτός από το γεγονός ότι διαθέτει λιγότερη μνήμη Flash.Μόνον όταν υπάρχουν διαφορές από το MC68HC908GR8, το MC68HC908GR4 αναφέρεται ειδικά στο κείμενο..

Χαρακτηριστικά

Για λόγους ευκολίας, τα χαρακτηριστικά έχουν οργανωθεί ώστε να αντικατοπτρίζουν:
• Τυπικά χαρακτηριστικά του MC68HC908GR8
• Χαρακτηριστικά της CPU08

Τυπικά χαρακτηριστικά του MC68HC908GR8

• Αρχιτεκτονική υψηλών επιδόσεων M68HC08 βελτιστοποιημένη για C-compiler
• Πλήρως συμβατός προς τα πάνω κωδικός αντικειμένου με τις οικογένειες M6805, M146805 και M68HC05
• 8-MHz εσωτερική συχνότητα λεωφορείου
• Ασφάλεια μνήμης προγραμμάτων FLASH (1)
• Φερμουάρ προγραμματισμού σε τσιπ για χρήση με προσωπικό υπολογιστή υποδοχής που δεν απαιτεί υψηλή τάση για είσοδο
• Προγραμματισμός εντός του συστήματος
• Τμήματα προστασίας του συστήματος:
Εναλλακτικός υπολογιστής που λειτουργεί σωστά (COP) επαναφορά
Η ανίχνευση χαμηλής τάσης με προαιρετική επαναφορά και επιλέξιμα σημεία εκκίνησης για λειτουργία 3,0 V και 5,0 V
- Απαγορευμένη ανίχνευση κωδικού λειτουργίας με επαναφορά.
️ Ανίχνευση παράνομης διεύθυνσης με επαναφορά
• Σχεδιασμός χαμηλής κατανάλωσης ενέργειας, πλήρως στατικό με λειτουργίες στάσης και αναμονής
• Τυπικές λειτουργίες χαμηλής ισχύος:
Διάταξη αναμονής
Διάταξη "Σταματήστε"
• Κύλινδρο επαναφοράς και επαναφορά ενεργοποίησης (POR)
• 7680 bytes on-chip FLASH μνήμης στο MC68HC908GR8 και 4096 bytes on-chip FLASH μνήμης στο MC68HC908GR4 με δυνατότητες προγραμματισμού στο κύκλωμα της μνήμης προγράμματος FLASH
• 384 bytes μνήμης τυχαίας πρόσβασης (RAM) στο τσιπ
• Μονάδα διασύνδεσης περιφερειακών συσκευών κατά σειρά (SPI)
• Μονάδα διασύνδεσης σειριακών επικοινωνιών (SCI)
• Μία 16-bit, 2-κανάλι timer (TIM1) και μία 16-bit, 1-κανάλι timer (TIM2) ενότητες διεπαφής με επιλογή λήψης εισόδου, σύγκριση εξόδου και δυνατότητα PWM σε κάθε κανάλι
• 6 καναλιών, 8 bit αλληλουχική προσέγγιση αναλογικός-ψηφιακός μετατροπέας (ADC)
• Μονάδα BREAK (BRK) για να επιτρέπει τη ρύθμιση ενός σημείου διακοπής κατά τη διάρκεια της αποδιορθώσεως σε κύκλωμα
• Εσωτερικές αυξήσεις του IRQ και του RST για τη μείωση του κόστους του συστήματος πελατών
• Μονάδα γεννήτριας ρολογιού με σε τσιπ 32 kHz συμβατό κρυστάλλινο PLL (φαινοδιακόπτης κλειδώματος)
• Μέχρι 21 γενικής χρήσης πινές εισόδου/εξόδου (I/O), συμπεριλαμβανομένων:
️ 19 πινές I/O κοινής λειτουργίας
- έως και δύο ειδικές πινές I/O, ανάλογα με την επιλογή του πακέτου
• Επιλέξιμες αντλίες σε εισροές μόνο στις θύρες A, C και D. Η επιλογή γίνεται με βάση ένα μεμονωμένο bit θύρας.
Κατά τη διάρκεια της λειτουργίας εξόδου, οι αντλίες αποσυνδέονται.
• Δυνατότητα υψηλού ρεύματος 10 mA νιπτήρα / 10 mA πηγή σε όλες τις πινές πόρτου
• Μεγαλύτερη ισχύς 15-mA ικανότητα απορροφητήρα/πηγή στο PTC0 ̇ PTC1
• Timebase module with clock prescaler circuitry for eight user selectable periodic real-time interrupts with optional active clock source during stop mode for periodic wakeup from stop using an external 32-kHz crystal
• Ο σταθμός στάσης του ταλαντωτή ενεργοποιεί το bit (OSCSTOPENB) στο μητρώο CONFIG για να επιτρέπει στον χρήστη να επιλέγει αν ο ταλαντωτής είναι ενεργοποιημένος ή απενεργοποιημένος κατά τη διάρκεια της στάσης
• Πύλη αφύπνισης πληκτρολογίου 4 bit
• 42-pin συρρικνωτικό διπλό in-line πακέτο (SDIP), 32-pin τετραπλό flat πακέτο (QFP), 28-pin πλαστικό διπλό in-line πακέτο (DIP), ή 28-pin μικροδιαγράμματος ολοκληρωμένο κύκλωμα (SOIC)
• Τα ειδικά χαρακτηριστικά του MC68HC908GR8 σε 28-pin DIP και 28-pin SOIC είναι:
Η πύλη Β είναι μόνο 4 bits: PTB0PTB3, 4 κανάλια ADC module
Δεν υπάρχουν bits στην θύρα C

Χαρακτηριστικά της CPU08

Τα χαρακτηριστικά του CPU08 περιλαμβάνουν:
• Βελτιωμένο μοντέλο προγραμματισμού HC05
• εκτεταμένες λειτουργίες ελέγχου κυκλώματος
• 16 τρόποι διευθέτησης (οκτώ περισσότεροι από τον HC05)
• 16-bit μητρώο δείκτη και δείκτης στοίβας
• Μεταφορά δεδομένων από μνήμη σε μνήμη
• Γρήγορη εντολή πολλαπλασιασμού 8 × 8
• Γρήγορη εντολή διαίρεσης 16/8
• Διδασκαλία δεκαδικών γραμμών με δυαδική κωδικοποίηση (BCD)
• Βελτιστοποίηση για εφαρμογές ελεγκτή
• Αποτελεσματική υποστήριξη της γλώσσας C
