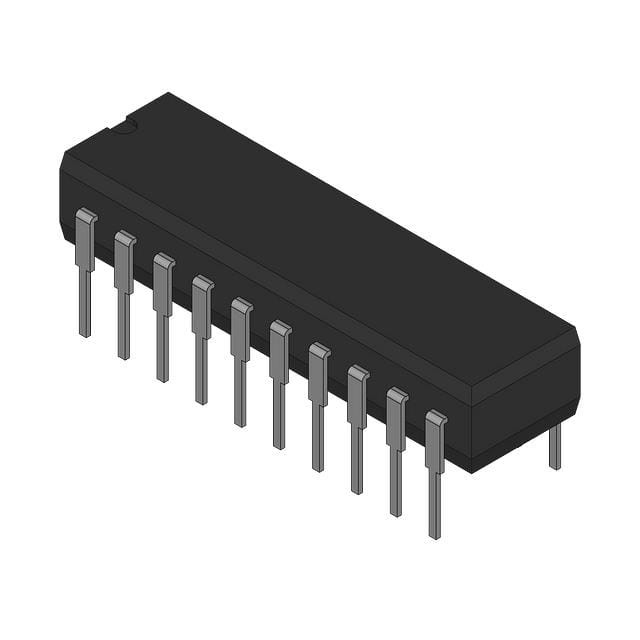

ATTINY26-16PC IC MCU 8BIT 2KB FLASH 20DIP Atmel

Σύνοψη

Το ATtiny261/461/861 είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική LButtonRISC του AVR.το ATtiny261/461/861 επιτυγχάνει ροές που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
123 Ενίσχυρες οδηγίες Περισσότερη εκτέλεση ενός κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
2/4/8K Byte In-System Programmable Program Memory Flash (ATtiny261/461/861) Αντοχή: 10.000 κύκλοι εγγραφής / διαγραφής
128/256/512 Bytes In-System Programmable EEPROM (ATtiny261/461/861) Αντοχή: 100.000 κύκλοι εγγραφής/καθάρισης
¥ 128/256/512 bytes Εσωτερική SRAM (ATtiny261/461/861)
Προγραμματισμός κλειδαριού για αυτοπρογραμματισμό Flash και EEPROM
• Περιφερειακά χαρακτηριστικά
8/16-bit χρονοδιακόπτης/μετρητής με prescaler και δύο κανάλια PWM
8/10-bit χρονοδιακόπτης υψηλής ταχύτητας/μετρητής με ξεχωριστό prescaler
3 Υψηλής συχνότητας εξόδους PWM με ξεχωριστή έξοδο Συγκρίνετε τα μητρώα Προγραμματιζόμενος γεννήτης νεκρού χρόνου
∆ Παγκόσμια σειριακή διεπαφή με ανιχνευτή κατάστασης εκκίνησης
10bit ADC
11 Μονόπλευρα Κανάλια
16 Διαφορετικά ζεύγη καναλιών ADC
15 ζεύγη διαχωριστικών καναλιών ADC με προγραμματιζόμενο κέρδος (1x, 8x, 20x, 32x)
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
• Ειδικά χαρακτηριστικά του μικροελεγκτή
Το σύστημα debugWIRE στο τσιπ
ΠΡΟΓΡΑΜΜΜΑΤΙΚΟΣ μέσα στο σύστημα μέσω SPI Port
Εξωτερικές και εσωτερικές πηγές διακοπής
️ Μειωμένη αδρανής ενέργεια, μείωση θορύβου ADC και λειτουργίες απενεργοποίησης
∆ιακομιστή ∆ιακομιστή
∆ιαδικτυακό κύκλωμα ανίχνευσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
• Εισαγωγές/Εξόδους και Συσκευές
16 προγραμματιζόμενες γραμμές I/O
️ 20pin PDIP, 20pin SOIC και 32pad MLF
• Δραστηριακή τάση:
¥ 1,8 - 5,5V για ATtiny261V/461V/861V
∙ 2,7 - 5,5V για ATtiny261/461/861
• Βαθμός ταχύτητας:
ΑΤtiny261V/461V/861V: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ΑΤtiny261/461/861: 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Βιομηχανική περιοχή θερμοκρασίας
• Μικρή κατανάλωση ενέργειας
Διάταξη: 1 MHz, 1,8V: 380μA.
Διάταξη μη ενεργοποίησης: 0,1μA σε 1.8V
