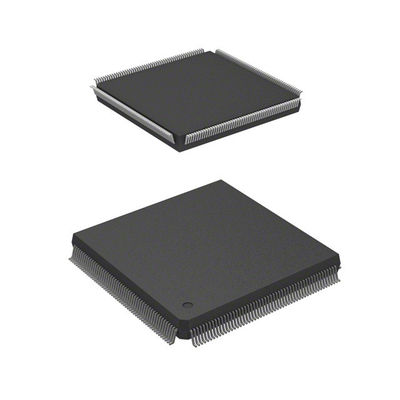

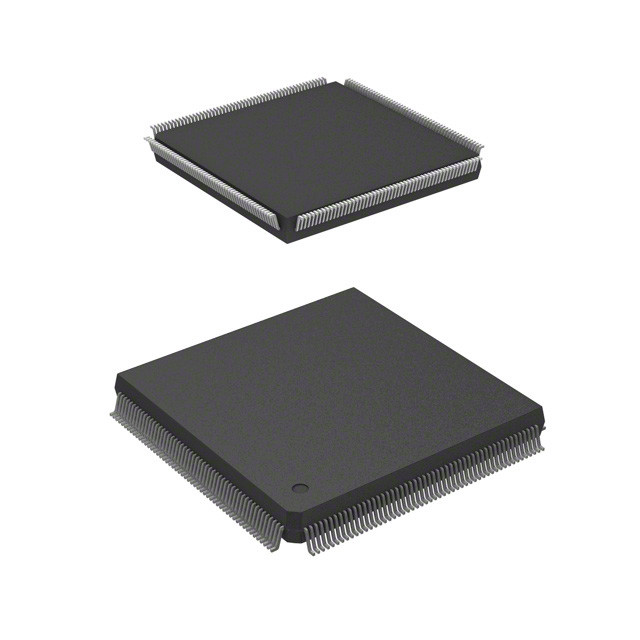

MB91F362APFVS-G IC MCU 32BIT 512KB FLASH 208QFP Τεχνολογίες Infineon

■ Περιγραφή

Η σειρά Fujitsu MB91360G είναι ένας τυποποιημένος μικροελεγκτής που περιέχει ένα ευρύ φάσμα περιφερειακών συσκευών I/O και λειτουργιών ελέγχου λεωφορείου.Η σειρά MB91360G διαθέτει πυρήνα RISC CPU (FR50 σειρά) 32 bit και είναι κατάλληλη για εφαρμογές ενσωματωμένου ελέγχου που απαιτούν επεξεργασία CPU υψηλής απόδοσης και υψηλής ταχύτηταςΗ σειρά MB91360G περιέχει επίσης έως και 4 Kbyte μνήμη cache εντολών και άλλες εσωτερικές μνήμες για τη βελτίωση της ταχύτητας εκτέλεσης της CPU.

■ Ειδικότητες

• Χρόνος εκτέλεσης: έως 15,6 ns (64 MHz)
• CPU σειράς FR50: αρχιτεκτονική RISC
Η CPU έχει αρχιτεκτονική μητρώου γενικής χρήσης με βελτιωμένη αριθμητική υλοποίηση, με την οποία ένα ευρύ φάσμα
Το εύρος των καθυστερημένων εντολών υποκαταστήματος μειώνει τις απώλειες χρόνου εκτέλεσης λόγω διακοπών του αγωγού.
Οι οδηγίες χειρισμού bits και οι οδηγίες πρόσβασης στη μνήμη έχουν βελτιωθεί με αποτέλεσμα βελτιωμένο κώδικα
αποτελεσματικότητα και ταχύτητα εκτέλεσης για την εφαρμογή ελέγχου.
• Η πενταπτυχιακή δομή αγωγού παρέχει υψηλής ταχύτητας επεξεργασία (μία εντολή ανά κύκλο)
• 32bit γραμμικός χώρος διευθύνσεων: 4 Gbytes
• Σταθερό μέγεθος εντολής 16 bit (βασικές εντολές)
• Πολλαπλασιασμός/διαίρεση με υψηλή ταχύτητα
• Επεξεργασία διακοπής υψηλής ταχύτητας (6 κύκλοι)
• Μητρώα γενικής χρήσης: 16 × 32 bits
• Εξωτερική μονάδα διεπαφής λεωφορείου με ευρύ φάσμα λειτουργιών
Διαχωρίζει τον χώρο της εξωτερικής μνήμης σε μέγιστο οκτώ περιοχές.
Επιλέξιμο (8, 16, 32-bit) και μέγεθος περιοχής μπορεί να καθοριστεί για κάθε περιοχή.
• Δικτυακό λεωφορείο μέχρι 32 bit πλάτος
• Προγραμματιζόμενη λειτουργία αυτόματης αναμονής
• Εσωτερική αποθήκευση εντολών
Η σειρά MB91360G περιέχει έως και 4 Kbyte cache εντολών για τη βελτίωση της ταχύτητας εκτέλεσης εξωτερικών προγραμμάτων.
• Διορθωτική αποθήκευση σε αποθήκευση
• DMAC
Η άμεση πρόσβαση στη μνήμη (DMA) μπορεί να χρησιμοποιηθεί για την εκτέλεση διαφόρων τύπων μεταφοράς δεδομένων χωρίς να περάσει από την CPU.
• Οκτώ κανάλια (συμπεριλαμβανομένων έως και 3 εξωτερικών καναλιών)
• Τρεις τρόποι μεταφοράς που υποστηρίζονται: ενιαία/μπλοκ, εκρήξεις, συνεχής μεταφορά
• Μηχανισμοί ελέγχου της κατανάλωσης ενέργειας
Η σειρά MB91360G περιέχει μια σειρά λειτουργιών για τον έλεγχο του ρολογιού λειτουργίας για τη μείωση της κατανάλωσης ενέργειας.
• Ελέγχος λογισμικού: λειτουργίες ωρολογίου σε κατάσταση ύπνου και στάσης/πραγματικού χρόνου
• Ελέγχος υλικού: λειτουργία αναμονής υλικού
• Λειτουργία μετατροπής (διαχωριστής): Οι συχνότητες ρολογιού της CPU και των περιφερειακών συσκευών μπορούν να ρυθμίζονται ανεξάρτητα.
• Περιέχει μια σειρά περιφερειακών λειτουργιών
• UART, χρονοδιακόπτης
• Ρυθμικό ρολόι (με προαιρετική λειτουργία υπορολογίου και μονάδα βαθμονόμησης υπορολογίου)
• Έλεγχος κινητήρα βήματος
• Γεννήτρια ήχου
• Serial IO (SIO), SIO-Prescaler
• Επαναφορά της ενεργοποίησης
• Σύγκριση συναγερμού
• ΙΟ-Τάιμερ
• Διασύνδεση I2C
• Μετατροπέας D/A 10 bit
• Διασύνδεση CAN
• Μετατροπέας A/D 10 bit
• Χρονοδιακόπτης επαναφόρτωσης 16 bit
• Χρονοδιακόπτης PWM 16 bit
• Χρονοδιακόπτης σκύλου φρουράς
• Μονάδα αναζήτησης bits
• Διακόπτης ελέγχου
• Εξωτερικές εισόδους διακοπής
• Λειτουργία θύρας I/O
• Διακοπές στα επίπεδα
16 επίπεδα διακοπής που μπορούν να καλύπτονται
• Άλλα
• Η τάση τροφοδοσίας
• Χρησιμοποιείται τροφοδοσία 5 V, ο εσωτερικός ρυθμιστής δημιουργεί εσωτερική τροφοδοσία 3,3 V
• Πακέτο: το MB91FV360GA χρησιμοποιεί πακέτο PGA401, το MB91F362GA παρέχεται σε πακέτο QFP208 και το MB91F369GA σε πακέτο QFP160.
