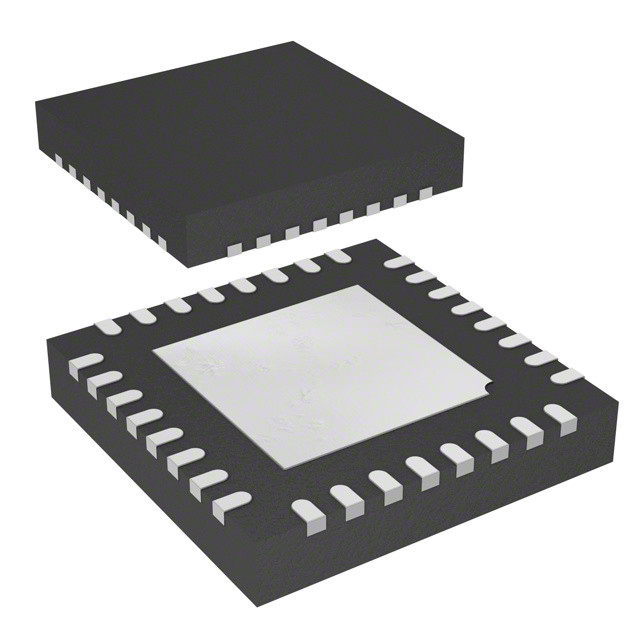

AT89C5130A-PUTUM IC MCU 8BIT 16KB FLASH 32QFN Τεχνολογία μικροτσίπ

Περιγραφή

Ο AT89C5130A/31A-M είναι μια υψηλής απόδοσης έκδοση Flash των 8bit μικροελεγκτών 80C51 με ένα μόνο τσιπ με λειτουργίες USB πλήρους ταχύτητας.

Χαρακτηριστικά

• Κέντρο 80C52X2 (6 ρολόγια ανά εντολή)
Η μέγιστη συχνότητα πυρήνα είναι 48 MHz στη λειτουργία X1, 24 MHz στη λειτουργία X2.
Δύο δείκτες δεδομένων
∆ full-duplex Enhanced UART (EUART) ∆ full-duplex enhanced UART (EUART) ∆ full-duplex enhanced UART (EUART) ∆ full-duplex enhanced UART (EUART) ∆ full-duplex enhanced UART (EUART) ∆ full-duplex enhanced UART (EUART)
Τρεις 16bit χρονοδιακόπτες/μετρητές: T0, T1 και T2
256 bytes της μνήμης RAM του Scratchpad
• 16/32-Kbyte On-chip Flash EEPROM Προγραμματισμός στο σύστημα μέσω USB
️ Byte και σελίδα (128 bytes) Διαγράψτε και γράψτε
100 χιλιάδες κύκλοι γραφής
• EEPROM 3-KbyteFlash για το Bootloader
️ Byte και σελίδα (128 bytes) Διαγράψτε και γράψτε
100 χιλιάδες κύκλοι γραφής
• Δεδομένα EEPROM 1 Kbyte (
️ Byte και σελίδα (128 bytes) Διαγράψτε και γράψτε
100 χιλιάδες κύκλοι γραφής
• Επεκτεινόμενη μνήμη RAM (ERAM) στο τσιπ: 1024 bytes
• Ενσωματωμένη παρακολούθηση ισχύος (POR/PFD) για την παρακολούθηση της εσωτερικής τροφοδοσίας ενέργειας
• Μονάδα συμμόρφωσης USB 1.1 και 2.0 Full Speed με διακοπή κατά την ολοκλήρωση της μεταφοράς
Τελικό σημείο 0 για τις μεταβιβάσεις ελέγχου: 32 bytes FIFO
6 Προγραμματιζόμενα τελικά σημεία με κατευθύνσεις εισόδου ή εξόδου και με μαζικές, διακοπτόμενες ή ισοχρόνιες μεταφορές
• Τελικό σημείο 1, 2, 3: 32-byte FIFO
• Τελικό σημείο 4, 5: 2 x 64 bytes FIFO με διπλή θωράκιση (Πρότυπο Πινγκ Πονγκ)
• Τελικό σημείο 6: 2 x 512 bytes FIFO με διπλή θωράκιση (Πρότυπο Πινγκ Πονγκ)
Απαλλαγή από τις διακοπές
️ 48 MHz PLL για λειτουργία λεωφορείων πλήρους ταχύτητας
Διάλειψη σύνδεσης λεωφορείου κατόπιν αιτήματος μικροελεγκτή
• Πέντε κανάλια προγραμματιζόμενη σειρά μετρητών (PCA) με δυνατότητες 16-bit μετρητή, υψηλής ταχύτητας έξοδος, σύγκριση / συλλογή, PWM και Watchdog Timer
• Προγραμματιζόμενος χρονοδιακόπτης υλικού ελέγχου (Μια φορά ενεργοποιημένος με επαναφορά): 100 ms έως 3s στα 8 MHz
• Διασύνδεση διακοπής πληκτρολογίου στην πύλη P1 (8 bit)
• TWI (Two Wire Interface) 400Kbit/s
• Διασύνδεση SPI (Master/Slave Mode)
• 34 πινές I/O
• 4 έξοδα LED με άμεση κίνηση με προγραμματιζόμενες πηγές ρεύματος: 2-6-10 mA τυπικό
• Σύστημα διακοπής προτεραιότητας 4 επιπέδων (11 πηγές)
• Τρόποι αδρανής λειτουργίας και διακοπής ρεύματος
• 0 έως 24 MHz On-chip Oscillator με αναλογικό PLL για σύνθεση 48 MHz
• Βιομηχανική περιοχή θερμοκρασίας
• Ηλεκτρική τροφοδοσία εκτεταμένης εμβέλειας: 2.7V έως 5.5V (3.3V έως 5.5V απαιτείται για USB)
• Πακέτα: PLCC52, VQFP64, QFN32
