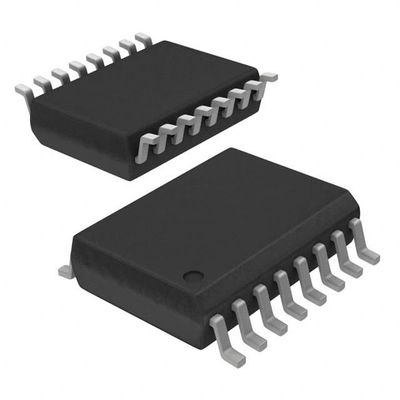

ST7FLIT15BY1M6 IC MCU 8BIT 4KB FLASH 16SOIC STMicroelectronics

ΠΡΟΣΟΧΗ

Ο ST7LITE1xB είναι μέλος της οικογένειας μικροελεγκτών ST7. Όλες οι συσκευές ST7 βασίζονται σε έναν κοινό βιομηχανικό πρότυπο 8-bit πυρήνα, που διαθέτει ένα ενισχυμένο σύνολο οδηγιών.
Το ST7LITE1xB διαθέτει μνήμη FLASH με δυνατότητα προγραμματισμού In-Circuit (ICP) και προγραμματισμού εφαρμογής (IAP).
Υπό έλεγχο λογισμικού, η συσκευή ST7LITE1xB μπορεί να τοποθετηθεί σε κατάσταση WAIT, SLOW ή HALT, μειώνοντας την κατανάλωση ενέργειας όταν η εφαρμογή βρίσκεται σε κατάσταση αδρανής λειτουργίας ή σε κατάσταση αναμονής.
Το ενισχυμένο σύνολο εντολών και οι τρόποι διευθύνσεως του ST7 προσφέρουν τόσο ισχύ όσο και ευελιξία στους προγραμματιστές λογισμικού, επιτρέποντας τον σχεδιασμό πολύ αποδοτικού και συμπαγούς κώδικα εφαρμογής.Εκτός από την τυποποιημένη διαχείριση δεδομένων 8-bit, όλοι οι μικροελεγκτές ST7 διαθέτουν χειρισμό πραγματικών bit, 8x8 άσημο πολλαπλασιασμό και έμμεσες διευθύνσεις.

■ Αναμνήσεις

∆ έως 4 Kbytes ενιαία τάση επεκταμένο Flash
(XFlash) Μνήμη προγράμματος με προστασία ανάγνωσης,
Προγραμματισμός σε κυκλώματα και εφαρμογές
10K γράψιμο/
εγγυημένοι κύκλοι διαγραφής, διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 55°C.
256 bytes RAM
- 128 bytes EEPROM δεδομένων με προστασία ανάγνωσης.
300 χιλιάδες κύκλοι εγγραφής / διαγραφής εγγυημένοι,
διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 55°C.
■ Διαχείριση ρολογιού, επαναφοράς και εφοδιασμού
Ενα ενισχυμένο σύστημα επαναφοράς
∆ Εναλλακτικός ελεγκτής χαμηλής τάσης (LVD)
κύρια τροφοδοσία και βοηθητικός ανιχνευτής τάσης
(AVD) με δυνατότητα διακοπής για την εφαρμογή
Ασφαλείς διαδικασίες απενεργοποίησης
Πηγές ρολογιού: Εσωτερικός ταλαντωτής RC 1%
(στο ST7FLITE15B και ST7FLITE19B), κρυστάλλινος/κεραμικός αντηχίας ή εξωτερικό ρολόι
Εσωτερικό ρολόι εισόδου 32MHz για αυτοματοποιημένο χρονοδιακόπτη επαναφόρτωσης
Δικαιούχος x4 ή x8 PLL για εσωτερικό ρολόι 4 ή 8 MHz
Πέντε τρόποι εξοικονόμησης ενέργειας: στάση, ενεργητική στάση, αυτόματη αφύπνιση από στάση, αναμονή και αργή κίνηση
■ Λιμάνες I/O
∆ Μέχρι 17 πολυλειτουργικές αμφίδρομες γραμμές I/O
7 υψηλές εξόδους νεροχύτης
■ 5 Χρονοδιακόπτες
Ο ρυθμιζόμενος χρονόμετρος φύλαξης σκύλου
Δύο 8bit Lite Timers με prescaler, 1 βάση σε πραγματικό χρόνο και 1 λήψη εισόδου
Δύο χρονοδιακόπτες αυτόματης επαναφόρτωσης 12 bit με 4 PWM
εκδόσεις, 1 λήψη εισόδου, 4 σύγκριση εξόδου
και λειτουργίες ενός παλμού
■ Διασύνδεση επικοινωνίας
∆ SPI συγχρονισμένη σειριακή διεπαφή
■ Διακοπή της διαχείρισης
12 διακόπτες, συν TRAP και RESET
15 εξωτερικές γραμμές διακοπής (σε 4 διανύσματα)
■ Αναλογικός συγκριτής
■ Μετατροπέας A/D
7 κανάλια εισόδου
∆ ∆ ∆ ∆
Ακριβότητα 13 bit για 0 έως 430 mV (@ 5V VDD)
️ 10-bit ακρίβεια για 430 mV έως 5V (@ 5V VDD)
■ Σύνολο οδηγιών
Χειραγώγηση δεδομένων 8 bit
63 βασικές οδηγίες με ανίχνευση παράνομου κωδικού λειτουργίας
17 κύριοι τρόποι διεύθυνσης
8 x 8 μη υπογεγραμμένες οδηγίες πολλαπλασιασμού
■ Εργαλεία ανάπτυξης
Πλήρες πακέτο ανάπτυξης υλικού/λογισμικού
ΔΕ (Μοντέλο Αποδιορθώσεως)
