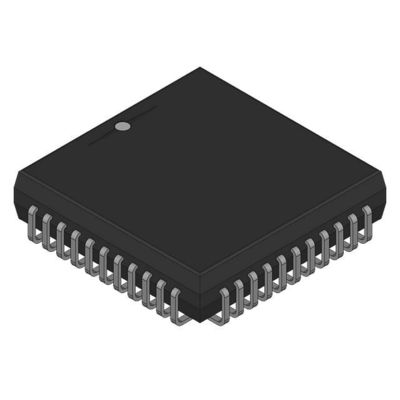

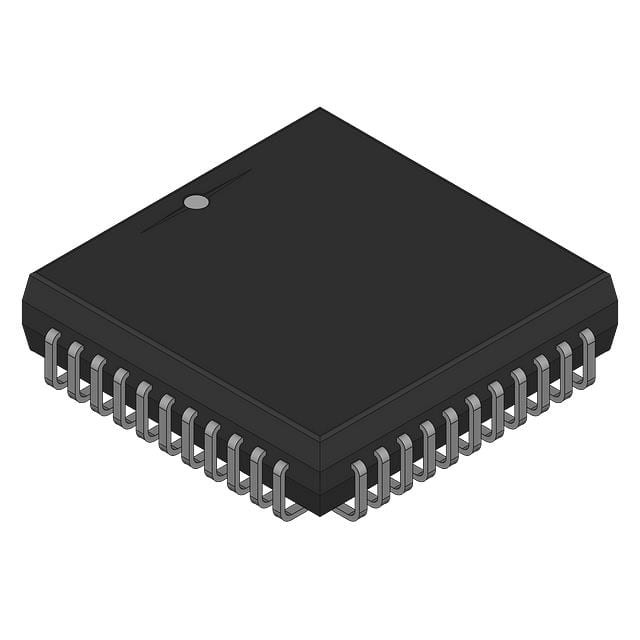

ATMEGA8535-16JUR IC MCU 8BIT 8KB FLASH 44PLCC Atmel

Σύνοψη

Ο ATmega8535 είναι ένας μικροελεγκτής CMOS 8 bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.Το ATmega8535 επιτυγχάνει αποδόσεις που πλησιάζουν το 1 MIPS ανά MHz, επιτρέποντας στον σχεδιαστή του συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
130 Ενίσχυρες οδηγίες εκτελέσεις με τον πιο απλό κύκλο ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
∆ημιουργία έως 16 MIPS σε 16 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Μη πτητικές μνήμες προγραμμάτων και δεδομένων
8K bytes αυτοπρογραμματιζόμενου φλας στο σύστημα
Αντοχή: 10.000 κύκλοι εγγραφής/καθάρισης
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ
Αληθινή λειτουργία ανάγνωσης και γραφής
512 bytes EEPROM
Αντοχή: 100.000 κύκλοι εγγραφής/καθάρισης
512 Bytes Εσωτερική SRAM
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bits με ξεχωριστούς prescalers και συγκρίνετε τις λειτουργίες
Ένα 16bit χρονοδιακόπτης/μετρητής με ξεχωριστό prescaler, συγκριτική λειτουργία και λήψη
Τρόπος
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
4 κανάλια PWM
8 καναλιών, 10 bit ADC
8 Μονοτελή Δίαυλοι
7 Διαφορετικά κανάλια μόνο για το πακέτο TQFP
2 Διαφορικά κανάλια με προγραμματιζόμενο κέρδος 1x, 10x ή 200x για TQFP
Μόνο για συσκευασία
∆οπλισμένη σε ∆ύο καλώδια σειριακή διεπαφή
Προγραμματιζόμενη σειρά USART
∆ Εναλλακτικό διασύνδεσμο
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής RC
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή
και παρατεταμένη κατάσταση αναμονής
• Εισαγωγές/Εξόδους και Συσκευές
32 προγραμματιζόμενες γραμμές I/O
️ 40-pin PDIP, 44-lead TQFP, 44-lead PLCC και 44-pad QFN/MLF
• Ενεργειακές τάσεις
∙ 2,7 - 5,5V για το ATmega8535L
¥ 4,5 - 5,5V για ATmega8535
• Αξιολογίες ταχύτητας
0 - 8 MHz για το ATmega8535L
0 - 16 MHz για το ATmega8535
