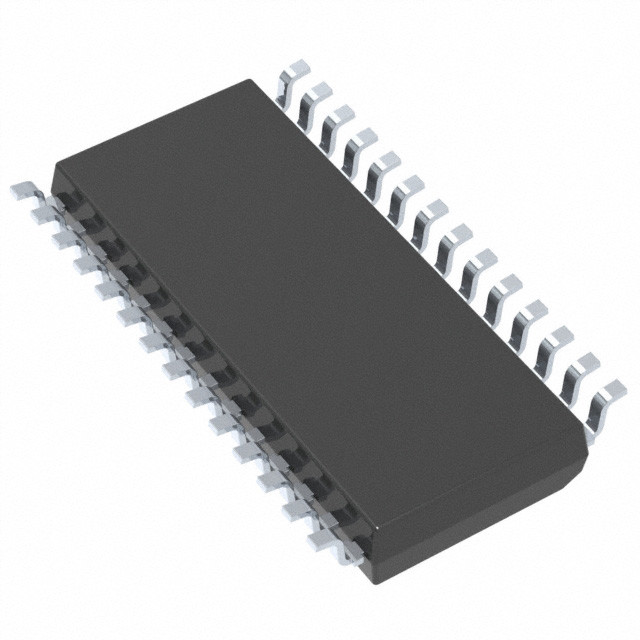

ST72F262G1M6TR IC MCU 8BIT 4KB FLASH 28SOIC STMicroelectronics

ΠΡΟΣΟΧΗ

Οι συσκευές ST72260Gx, ST72262Gx και ST72264Gx είναι μέλη της οικογένειας μικροελεγκτών ST7.
Οι συσκευές ST72264Gx έχουν σχεδιαστεί για εφαρμογές μεσαίας εμβέλειας με δυνατότητες διεπαφής ADC, I2C και SCI.
Οι συσκευές ST72262Gx στοχεύουν στο ίδιο εύρος εφαρμογών, αλλά χωρίς διεπαφή I2C ή SCI.
Οι συσκευές ST72260Gx προορίζονται για εφαρμογές που δεν απαιτούν περιφερειακά συστήματα ADC, I2C ή SCI.

Όλες οι συσκευές βασίζονται σε έναν κοινό βιομηχανικό πρότυπο 8-bit πυρήνα, που διαθέτει ένα ενισχυμένο σύνολο οδηγιών.

■ Αναμνήσεις

4 K ή 8 Kbytes Μνήμη προγραμμάτων: ROM ή Single voltage extended Flash (XFlash) με προστασία από ανάγνωση και προστασία από εγγραφή και In Circuit Programming και In-application Programming (ICP και IAP).Εγγυημένοι 10K κύκλοι εγγραφής/καθάρισης, διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 55°C.
256 bytes RAM
■ Διαχείριση ρολογιού, επαναφοράς και εφοδιασμού
Ενα ενισχυμένο σύστημα επαναφοράς
∆ΕΥΤΕΡΑΣΤΗΤΑΣ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ ΕΠΙΤΡΟΠΗΣ
Πηγές ρολογιού: κρυστάλλινοι/κεραμικοί αντηλιακοί ταλαντωτές, εσωτερικός ταλαντωτής RC και παράκαμψη για εξωτερικό ρολόι
ΠΛΛ για πολλαπλασιασμό 2x συχνότητας
Δυνατότητα διακοπής
4 τρόποι εξοικονόμησης ενέργειας: στάση, ενεργητική στάση, αναμονή και αργή κίνηση
■ Διακοπή της διαχείρισης
∆ Ελεγκτής διακοπής ενσωματωμένος
10 διακόπτες, συν TRAP και RESET
22 εξωτερικές γραμμές διακοπής (σε 2 διανύσματα)
■ 22 θύρες I/O
22 πολυλειτουργικές αμφίδρομες γραμμές I/O
20 εναλλακτικές γραμμές λειτουργίας
8 υψηλές εξόδους νεροχύτης
■ 4 χρονοδιακόπτες
Κεντρικός ελεγκτής ρολογιού με βάση σε πραγματικό χρόνο και δυνατότητες αποκλεισμού
Ο ρυθμιζόμενος χρονόμετρος φύλαξης σκύλου
Δύο χρονοδιακόπτες 16 bit με: 2 καταγραφές εισόδου, 2 συγκρίσεις εξόδου, εξωτερική είσοδος ρολογιού σε ένα χρονοδιακόπτη, λειτουργίες PWM και Pulse generator
■ 3 Διασύνδεση επικοινωνίας
∆ SPI συγχρονισμένη σειριακή διεπαφή
Διάταξη I2C multimaster interface (SMBus V1.1 Compliant)
∆ Ασύγχρονη σειριακή διεπαφή SCI
■ 1 Αναλογικά περιφερειακά
Δικτυακό μητρώο 10 bit με 6 κανάλια εισόδου
■ Σύνολο οδηγιών
Χειραγώγηση δεδομένων 8 bit
63 βασικές οδηγίες με ανίχνευση παράνομου κωδικού λειτουργίας
17 κύριοι τρόποι διεύθυνσης
Διοίκηση πολλαπλασιασμού 8 x 8 χωρίς σήμα
■ Εργαλεία ανάπτυξης
Πλήρες πακέτο ανάπτυξης υλικού/λογισμικού
