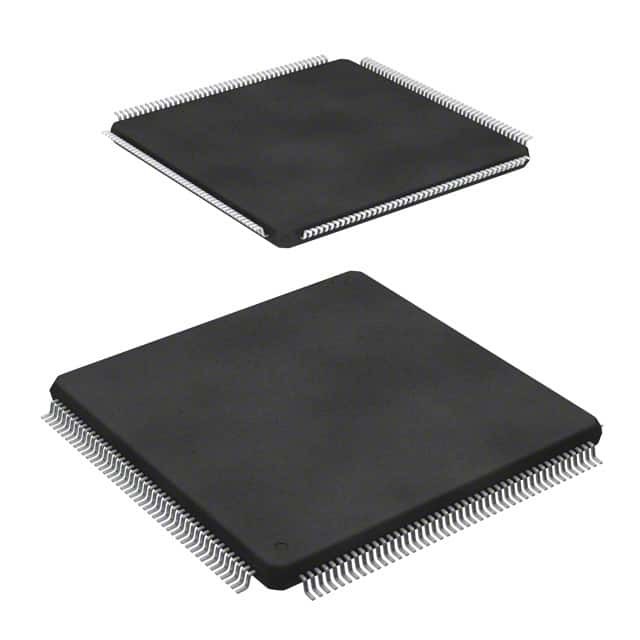

SPC564A80L7CFAR IC MCU 32BIT 4MB FLASH 176LQFP STMicroelectronics

Περιγραφή

Αυτός ο μικροελεγκτής είναι μια συσκευή 32-bit system-on-chip (SoC) που προορίζεται για χρήση σε εφαρμογές ελέγχου κινητήρα μεσαίας εμβέλειας και ελέγχου μεταφοράς αυτοκινήτων.
Είναι συμβατό με συσκευές της οικογένειας MPC5600 της Freescale και προσφέρει επιδόσεις και δυνατότητες πέρα από τις συσκευές MPC5632M.
Ο πυρήνας του επεξεργαστή host του e200z4 του μικροελεγκτή είναι βασισμένος στην τεχνολογία Power Architecture® και έχει σχεδιαστεί ειδικά για ενσωματωμένες εφαρμογές.αυτός ο πυρήνας υποστηρίζει οδηγίες για ψηφιακή επεξεργασία σήματος (DSP).
Η συσκευή έχει δύο επίπεδα ιεραρχίας μνήμης που αποτελείται από 8 KB cache εντολών, υποστηριζόμενη από μια SRAM 128 KB στο τσιπ και μια εσωτερική μνήμη flash 2 MB.
Για την ανάπτυξη, η συσκευή περιλαμβάνει μια λεωφόρο βαθμονόμησης η οποία είναι προσβάσιμη μόνο όταν χρησιμοποιείται το σύστημα βαθμονόμησης Freescale VertiCal.

• Πυρήνας αρχιτεκτονικής ισχύος 150 MHz e200z4

∆ κωδικοποίηση εντολών μεταβλητού μήκους (VLE)
Υπερβαθμική αρχιτεκτονική με 2 μονάδες εκτέλεσης
∆ Μέχρι 2 πλήρεις ή κυμαινόμενες εντολές για κάθε κύκλο
∆ Μέχρι 4 πολλαπλασιαστικές και συσσωρευτικές εργασίες ανά κύκλο
• Οργάνωση της μνήμης
2 MB μνήμη flash στο τσιπ με ECC και ανάγνωση κατά την εγγραφή (RWW)
¢ 128 KB SRAM σε τσιπ με λειτουργία αναμονής (32 KB) και ECC
8 KB μνήμη αποθήκευσης εντολών (με κλειδαριά γραμμής), ρυθμιζόμενη ως 2-ή 4-οδική
14 + 3 KB eTPU κώδικας και δεδομένων RAM
Διάλειμμα διασταυρούμενης μπάρας (XBAR)
️ ΜΜΜ 24 εισόδων
• Αποτυχία ασφαλείας
Μονάδα Προστασίας Μνήμης (MPU) 16 εισόδων
Η μονάδα CRC με 3 υπομονόδια
∆ημοσκόπος θερμοκρασίας διασταύρωσης
• Διακόψτε
Ο διαμορφώσιμος ελεγκτής διακοπής (INTC) με μη μασκαρόμενη διακοπή (NMI)
️ 64 κανάλια eDMA
• Σειριακά κανάλια
3 ενότητες eSCI
3 μονάδες DSPI (2 εκ των οποίων υποστηρίζουν μεταγενέστερα το δεύτερο κανάλι μικροεπικοινωνιών [MSC])
3 FlexCAN μονάδες με 64 μπουφέρες μηνυμάτων η καθεμία
1 FlexRay module (V2.1) έως 10 Mbit/s με διπλό ή μονό κανάλι, 128 αντικείμενα μηνυμάτων, ECC
• 1 eMIOS
24 ενιαία κανάλια
• 1 eTPU2 (eTPU δεύτερης γενιάς)
32 τυπικά κανάλια
1 μονάδα αντίδρασης (6 κανάλια με 3 εξόδους ανά κανάλι)
• 2 βελτιωμένοι μετατροπείς αναλογικής σε ψηφιακή μετάδοση (eQADC)
- 40 κανάλια εισόδου 12 bit (πολλαπλεξμένα σε 2 ADCs), επεκτάσιμα σε 56 κανάλια με εξωτερικούς πολλαπλεξείς
6 ουρές εντολών
∆ Υποστήριξη για την εκτόξευση και την DMA
688 ns ελάχιστος χρόνος μετατροπής
• Εγκατεστημένος φορτιστής CAN/SCI Bootstrap με μονάδα υποβοήθησης εκκίνησης (BAM)
• Nexus: τάξη 3+ για πυρήνα, τάξη 1 για eTPU
• JTAG (5-pin)
• Σήμαφορ αναπτυξιακής προώθησης (DTS)
Πιν EVTO για επικοινωνία με εξωτερικό εργαλείο
• Παραγωγή ρολογιών
Ο κυριότερος ταλαντωτής 4·40 MHz
∆ FMPLL στο τσιπ (φρέκβεντι-μοδούλευτο φάση-κλειδωμένο βρόχο)
• Μέχρι 112 γραμμές I/O γενικής χρήσης
∆ Προγραμματίζεται μεμονωμένα ως είσοδος, έξοδος ή ειδική λειτουργία
∆ορθωτό όριο (υστερέση)
• Τρόποι μείωσης ισχύος: αργή κίνηση, στάση και αναμονή
• Ευέλικτο σύστημα εφοδιασμού
️ 5 V μονάδα τροφοδοσίας με εξωτερικό προσανατολισμό
Πολλαπλές εξωτερικές παροχές: 5 V, 3.3 V και 1.2 V
