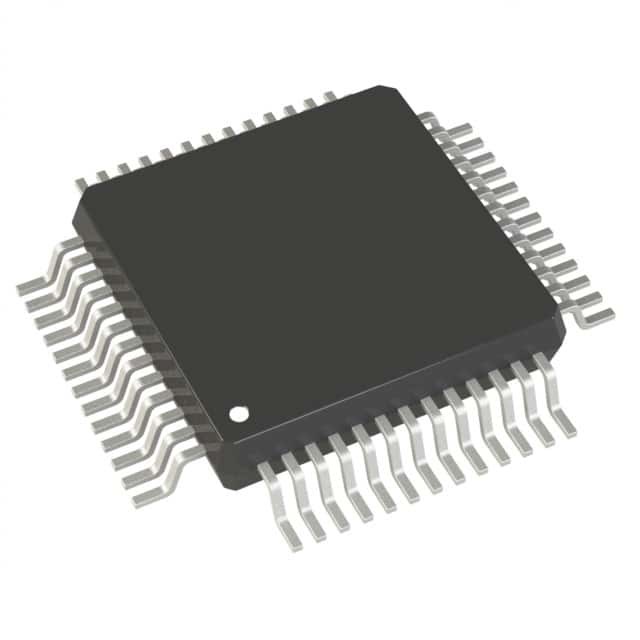

ADUC834BSZ IC MCU 8BIT 62KB FLASH 52MQFP Αναλογικές συσκευές Inc.

Περιγραφή

Ο ADuC834 είναι ένα ολοκληρωμένο έξυπνο μετατροπέα, που ενσωματώνει δύο υψηλής ανάλυσης ADC, ένα 8-bit MCU και μνήμη Flash / EE προγράμματος / δεδομένων σε ένα μόνο τσιπ.Οι δύο ανεξάρτητοι ADC (πρωτογενής και βοηθητικός) περιλαμβάνουν αισθητήρα θερμοκρασίας και PGA (που επιτρέπει την άμεση μέτρηση των σημάτων χαμηλού επιπέδου).

Χαρακτηριστικά

Υψηλής ανάλυσης - ADC
2 ανεξάρτητοι ADCs (16-bit και 24-bit ανάλυση)
24-bit Κανένας κώδικας που λείπει, πρωτεύουσα ADC
21-bit rms (18.5-bit p-p) Αποτελεσματική ανάλυση @ 20 Hz
Διάταξη της διακυμάνσεως 10 nV/C, Διάταξη κέρδους 0,5 ppm/C
Μνήμη
62 Kbyte Flash/EE μνήμη προγράμματος στο τσιπ
4 Kbyte Flash/EE μνήμη δεδομένων στο τσιπ
Φλας/EE, διατήρηση 100 ετών, αντοχή 100 Kcyclic
3 Επίπεδα ασφάλειας της μνήμης προγράμματος Flash/EE
Εντός κυκλώματος σειριακή λήψη (χωρίς εξωτερικό υλικό)
Υψηλής ταχύτητας λήψη από χρήστη (5 δευτερόλεπτα)
2304 Bytes RAM δεδομένων στο τσιπ
8051-Βασισμένος πυρήνας
8051 Συμβατό σύνολο οδηγιών
32 kHz Εξωτερικός κρύσταλλος
ΠΡΛ προγραμματισμού στο τσιπ (μέγιστο 12,58 MHz)
3 x 16 bit χρονοδιακόπτης/μετρητής
26 Προγραμματιζόμενες γραμμές I/O
11 Πηγές διακοπών, δύο επίπεδα προτεραιότητας
Δύο δείκτες δεδομένων, εκτεταμένος δείκτης στούντιο 11 bit
Περιφερειακά στοιχεία στο τσιπ
Εσωτερική ισχύς σε κύκλωμα επαναφοράς
12-bit DAC εξόδου τάσης
Δύο 16-bit - DAC/PWM
Ανιχνευτής θερμοκρασίας στο τσιπ
Πηγές ρεύματος διπλής διέγερσης
Μετρητής χρονικού διαστήματος (χρονοδιακόπτης αφύπνισης/RTC)
UART, SPI® και I2C® Serial I/O
Γεννήτρια υψηλής ταχύτητας Baud Rate (συμπεριλαμβανομένων των 115.200) Watchdog Timer (WDT)
Παρακολούθηση τροφοδοσίας (PSM)
Δύναμη
Κανονικό: 2,3 mA Max @ 3,6 V (Core CLK = 1,57 MHz)
Δυναμικό κάτω: 20 A Max με λειτουργικό χρονόμετρο αφύπνισης
Προδιαγράφεται για λειτουργία 3 V και 5 V
Συσκευή και εύρος θερμοκρασίας
52-ΜQFP μολύβδου (14 mm 14 mm), 40C έως +125C
56-LFCSP μολύβδου (8 mm 8 mm), 40 oC έως +85 oC

Εφαρμογή

Ευφυείς αισθητήρες
Ζυγίστε με Ζυγαριά
Φορητές συσκευές, συστήματα που λειτουργούν με μπαταρία
Μεταδιδαστές 4·20 mA
Καταγραφή δεδομένων
Παρακολούθηση συστήματος ακρίβειας
