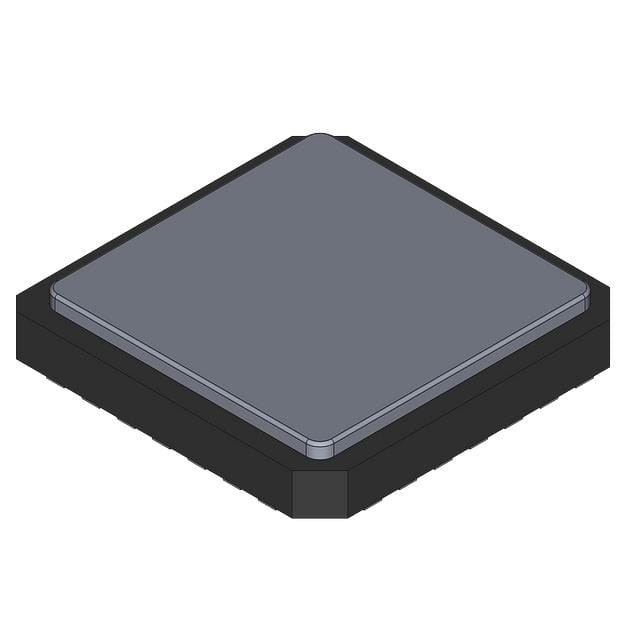

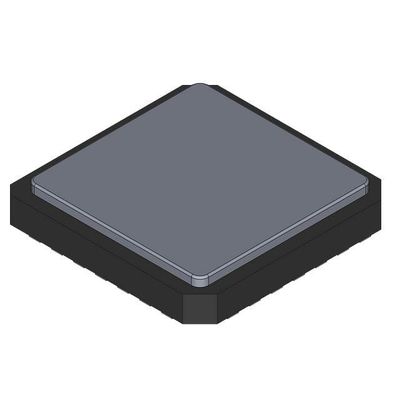

ATMEGA48P-20MMU IC MCU 8BIT 4KB FLASH 28VQFN Atmel

Σύνοψη

Ο ATmega48P/88P/168P/328P είναι ένας μικροελεγκτής CMOS 8-bit χαμηλής ισχύος βασισμένος στην βελτιωμένη αρχιτεκτονική RISC AVR.το ATmega48P/88P/168P/328P επιτυγχάνει διαπερατότητα που πλησιάζει το 1 MIPS ανά MHz επιτρέποντας στον σχεδιαστή συστήματος να βελτιστοποιήσει την κατανάλωση ενέργειας έναντι της ταχύτητας επεξεργασίας.

Χαρακτηριστικά

• Υψηλής απόδοσης, χαμηλής ισχύος AVR® 8-bit μικροελεγκτής
• Προηγμένη αρχιτεκτονική RISC
131 Ενίσχυρες οδηγίες ∆ εκτελέσεις μεμονωμένου κύκλου ρολογιού
32 x 8 Γενικά εργαζόμενα μητρώα
∆ΕΛΕΙΣ ΚΑΙ ΚΑΙ ΚΑΙ ΚΑΙ
έως 20 MIPS Δυνατότητα εκπομπής σε 20 MHz
Ο πολλαπλασιαστής 2 κύκλων στο τσιπ
• Τμήματα μνήμης υψηλής αντοχής
4/8/16/32K bytes αυτοπρογραμματισμένης μνήμης Flash (ATmega48P/88P/168P/328P)
¢ 256/512/512/1K bytes EEPROM (ATmega48P/88P/168P/328P)
512/1K/1K/2K bytes Εσωτερική SRAM (ATmega48P/88P/168P/328P)
Διάρκεια λειτουργίας:
Διατήρηση δεδομένων: 20 έτη σε θερμοκρασία 85°C/100 έτη σε θερμοκρασία 25°C (1)
Εναλλακτικό τμήμα κώδικα εκκίνησης με ανεξάρτητα μπιτ κλειδώματος
Προγραμματισμός στο σύστημα από το πρόγραμμα εκκίνησης στο τσιπ
Αληθινή λειτουργία ανάγνωσης και γραφής
Προγραμματισμός κλειδαριού για την ασφάλεια λογισμικού
• Περιφερειακά χαρακτηριστικά
Δύο χρονοδιακόπτες 8 bit με ξεχωριστό Prescaler και λειτουργία σύγκρισης
Ένα 16bit χρονοδιακόπτη/μετρητή με ξεχωριστό prescaler, συνδυασμό λειτουργίας και λειτουργία λήψης
∆ Μετρητής σε πραγματικό χρόνο με ξεχωριστό ταλαντωτή
6 κανάλια PWM
∆ 8-κανάλι 10bit ADC στο πακέτο TQFP και QFN/MLF Μέτρηση θερμοκρασίας
6 κανάλια 10bit ADC στο πακέτο PDIP
Μέτρηση θερμοκρασίας
Προγραμματιζόμενη σειρά USART
∆ Εναλλακτικό διασύνδεσμο
️ Διοργανωμένη με 2 καλώδια σειριακή διεπαφή (συμβατό με το Philips I2C)
Προγραμματιζόμενος χρονόμετρος με ξεχωριστό ταλαντωτή στο τσιπ
∆ Ανάλογος Συγκριτής στο τσιπ
∙ Διακοπή και αφύπνιση για αλλαγή καρφίτσας
• Ειδικά χαρακτηριστικά του μικροελεγκτή
∆ Επαναφορά ενεργοποίησης και προγραμματισμένη ανίχνευση αποσύνδεσης
∆ Εσωτερικός βαθμολογημένος ταλαντωτής
Εξωτερικές και εσωτερικές πηγές διακοπής
6 τρόποι ύπνου: αδρανής λειτουργία, μείωση θορύβου ADC, εξοικονόμηση ενέργειας, απενεργοποίηση, αναμονή και παρατεταμένη αναμονή
• Εισαγωγές/Εξόδους και Συσκευές
23 Προγραμματιζόμενες γραμμές I/O
️ 28-pin PDIP, 32-lead TQFP, 28-pad QFN/MLF και 32-pad QFN/MLF
• Δραστηριακή τάση:
∙ 1,8 - 5,5V για το ATmega48P/88P/168PV
∙ 2,7 - 5,5V για το ATmega48P/88P/168P
∙ 1,8 - 5,5V για το ATmega328P
• Περιοχή θερμοκρασίας:
-40°C έως 85°C
• Βαθμός ταχύτητας:
ΑΤmega48P/88P/168PV: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V
ΑΤmega48P/88P/168P: 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
ΑΤmega328P: 0 - 4 MHz @ 1,8 - 5,5V, 0 - 10 MHz @ 2,7 - 5,5V, 0 - 20 MHz @ 4,5 - 5,5V
• Μικρή κατανάλωση ενέργειας σε 1 MHz, 1,8V, 25°C για ATmega48P/88P/168P:
Διάταξη ενεργού λειτουργίας: 0,3 mA
Διάταξη "Δύναμη απενεργοποίησης": 0,1 μA
Διάταξη εξοικονόμησης ενέργειας: 0,8 μA (συμπεριλαμβανομένης της RTC των 32 kHz)
