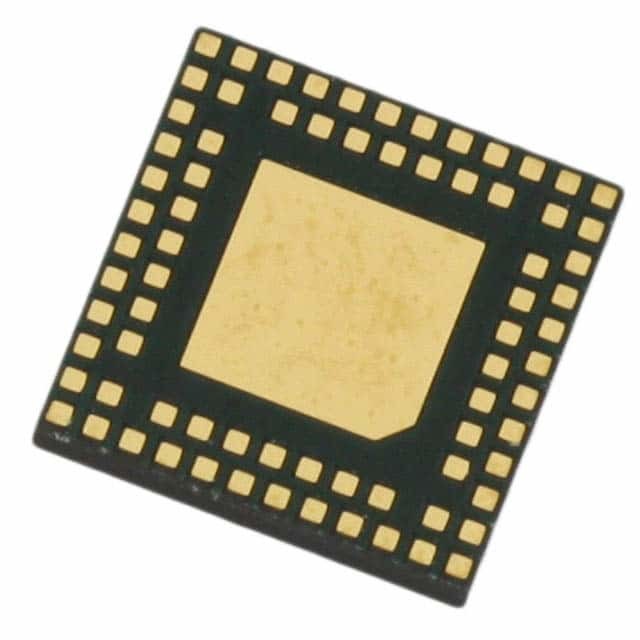

C8051F966-B-GM IC MCU 8BIT 32KB FLASH 76DQFN Εργαστήρια πυριτίου

Υπερ-χαμηλή ισχύς @ 3,6 V

- 110 μA/MHz, ενεργητική χαμηλής ισχύος, DC-DC ενεργοποιημένη
- 110 nA ρεύμα ύπνου με καταγραφή δεδομένων, ενεργοποιημένη οθόνη POR
- 400 nA ρεύμα ύπνου με smRTClock (εσωτερική LFO)
- ρεύμα ύπνου 700 nA με smRTClock (εξωτερική XTAL)
- 2 μs αφύπνιση από οποιαδήποτε κατάσταση ύπνου

12-bit; 16 ch. Αναλογικός σε ψηφιακός μετατροπέας

- Μέχρι 75 kps, σε κατάσταση 12 bit ή 300 kps σε κατάσταση 10 bit
- Εξωτερική καρφίτσα ή εσωτερική VREF (δεν απαιτείται εξωτερικός πυκνωτής)
- Το On-Chip PGA επιτρέπει τη μέτρηση τάσεων έως και διπλάσια της τάσης αναφοράς
- Αυτόνομη λειτουργία εκρήξεως με αυτοματοποιημένο συσσωρευτή μέσου όρου 16 bit
#ΝΟΜΟ;

Δύο συγκρίτες χαμηλού ρεύματος

- Προγραμματισμένη υστερέση και χρόνος απόκρισης
#ΝΟΜΟ;

Εσωτερική αναφορά ρεύματος 6 bit

- Μέχρι ± 500 μA, δυνατότητα προέλευσης και απορρόφησης
#ΝΟΜΟ;

Ενσωματωμένος ελεγκτής LCD

- Υποστηρίζει έως και 128 τμήματα (32x4)
#ΝΟΜΟ;

Περιφερειακά συστήματα ειδικά για τη μέτρηση

- Ο μετατροπέας DC-DC buck επιτρέπει τη δυναμική κλιμάκωση τάσης για μέγιστη απόδοση (250 mW έξοδος)
- Συσσωρευτής παλμών σε κατάσταση ύπνου με προγραμματιζόμενο διακόπτη, διακόπτη εκτόξευσης και διακόπτη ελέγχου άμεσης σύνδεσης με τον αισθητήρα μέτρησης
- Data Packet Processing Engine (DPPE) περιλαμβάνει hardware AES, DMA, CRC και κωδικοποιητικά μπλοκ για επιτάχυνση των πρωτοκόλλων χωρίς καλώδιο
- Manchester και Three-out-of-Six συσκευές κωδικοποίησης για την ενεργειακή αποδοτική εφαρμογή της ασύρματης M-bus προδιαγραφής

Μεταγενέστερος πυρήνας 8051 μC
- Η αρχιτεκτονική εντολών με σωλήνα εκτελεί το 70% των εντολών σε 1 ή 2 ρολόγια συστήματος

Μνήμη

- Μέχρι 128 kB Flash; Προγραμματιζόμενο στο σύστημα; Πλήρης λειτουργία ανάγνωσης/γράφησης/καθάρισης σε ολόκληρο το φάσμα τροφοδοσίας
- Μέχρι 8 kB μνήμης αποθήκευσης δεδομένων

Ψηφιακά περιφερειακά

- Μέχρι 57 θύρες I/O. Όλες 5 V ανεκτές με προγραμματισμένη ισχύ κίνησης
- Εφαρμογή UART, 2 σειριακές θύρες SPI και I2C διαθέσιμες ταυτόχρονα
- Τέσσερις γενικευμένοι μετρητές/χρονοδιακόπτες 16 bit
#ΝΟΜΟ;

Πηγές ρολογιού

- Εσωτερικοί ταλαντωτές ακρίβειας: 24,5 MHz με ακρίβεια ± 2% υποστηρίζει τη λειτουργία UART· λειτουργία διάχυσης φάσματος για μειωμένο EMI
- Εσωτερικός ταλαντωτής χαμηλής ισχύος: 20 MHz
- Εξωτερικός ταλαντωτής: Κρυστάλλινο, RC, C, CMOS ρολόι
- Ωσσιλατήρας SmaRTClock: κρυστάλλινος 32,768 kHz ή εσωτερικός LFO 16,4 kHz με τρεις ανεξάρτητους συναγερμούς

Επεξεργασία ελαττωμάτων στο τσιπ

- Το κύκλωμα αποδιορθώσεων στο τσιπ διευκολύνει την πλήρη ταχύτητα, μη ενοχλητικό στην αποδιορθώσεις συστήματος (δεν απαιτείται προσομοιωτής)
#ΝΟΜΟ;

Επιλογές πακέτου

- 76-pin DQFN (6x6 mm), συμβατό με το RoHS
- 40-pin QFN (6x6 mm), συμβατό με το RoHS
- 80 πιν QFP (12x12 mm), συμβατό με το RoHS

Κουτί ανάπτυξης: C8051F960DK

Τρόπος παροχής: 1,8 έως 3,8 V
Περιοχή θερμοκρασίας: ¥40 έως +85 °C
