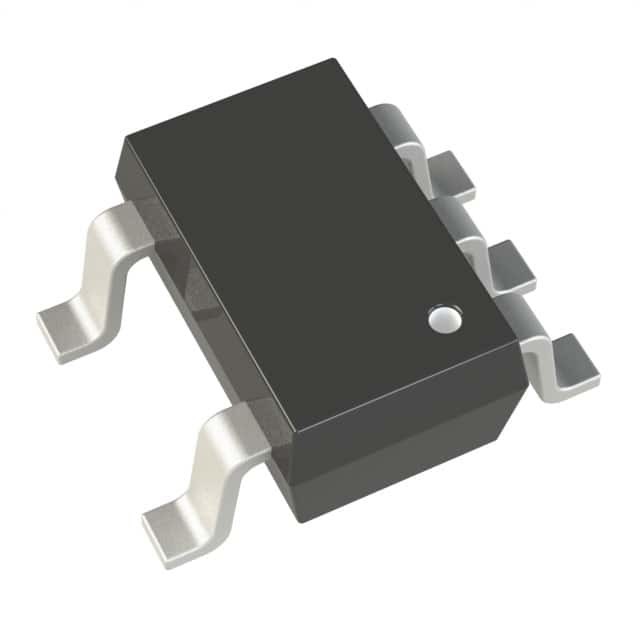

ADP121-AUJZ33R7 IC REG LINEAR 3.3V 150MA TSOT5 Αναλογικές συσκευές Inc.

Γενική περιγραφή

Ο ADP121 είναι ένας γραμμικός ρυθμιστής ακινητοποιημένου ρεύματος, χαμηλής απόρριψης, ο οποίος λειτουργεί από 2,3 V έως 5,5 V και παρέχει μέχρι 150 mA ρεύματος εξόδου.Η χαμηλή τάση εγκατάλειψης 135 mV σε φορτίο 150 mA βελτιώνει την απόδοση και επιτρέπει τη λειτουργία σε ευρύ φάσμα τάσης εισόδουΤο χαμηλό 30 μA ακινητοποιημένου ρεύματος με πλήρες φορτίο καθιστά το ADP121 ιδανικό για φορητό εξοπλισμό που λειτουργεί με μπαταρία.
Το ADP121 είναι διαθέσιμο σε τάσεις εξόδου που κυμαίνονται από 1,2 V έως 3,3 V. Τα εξαρτήματα είναι βελτιστοποιημένα για σταθερή λειτουργία με μικρούς κεραμικούς πυκνωτές εξόδου 1 μF.Το ADP121 παρέχει καλή παροδική απόδοση με ελάχιστη περιοχή του πίνακα.
Η προστασία από βραχυκύκλωμα και τα κυκλώματα προστασίας από θερμικό υπερφόρτωση αποτρέπουν τη ζημιά σε δυσμενείς συνθήκες.4 χιλιοστών WLCSP συσκευασίες χωρίς αλογονίδια και χρησιμοποιεί τη μικρότερη λύση αποτυπώματος για να καλύψει μια ποικιλία φορητών εφαρμογών.

Ειδικά χαρακτηριστικά

Πεδίο τάσης εισόδου: 2,3 V έως 5,5 V
Περιοχή τάσης εξόδου: 1,2 V έως 3,3 V
ρεύμα εξόδου: 150 mA
Χαμηλό ρεύμα ακινησίας
IGND = 11 μA με φορτίο 0 μA
IGND = 30 μA με φορτίο 150 mA
Μικρό ρεύμα διακοπής: < 1 μA
Χαμηλή τάση εγκατάλειψης
90 mV @ 150 mA φορτίο
Υψηλό PSRR
70 dB @ 1 kHz σε VOUT = 1,2 V
70 dB @ 10 kHz σε VOUT = 1,2 V
Μικρός θόρυβος: 40 μV rms σε VOUT = 1,2 V
Δεν απαιτείται πυκνωτής παράκαμψης θορύβου
Ακριβότητα τάσης εξόδου: ± 1%
Σταθερό με μικρό κεραμικό πυκνωτή εξόδου 1 μF
Περιορισμός ρεύματος και προστασία από θερμική υπερφόρτωση
Λογική ελεγχόμενη ενεργοποίηση
Πακέτο TSOT 5 μορίων
4 σφαίρες 0,4 χιλιοστών WLCSP

Εφαρμογές
Τεχνικές συσκευές
Ηλεκτρονικές κάμερες και συσκευές ήχου
Φορητός εξοπλισμός και εξοπλισμός που λειτουργεί με μπαταρίες
Κανονισμός μετά τη μεταφορά συνεχούς ρεύματος σε συνεχές ρεύμα
Μετά τον κανονισμό
